Orsaker till partiell urladdning i högspänningsställverk

Partiell urladdning är ett av de viktigaste tidiga varningstecknen på isoleringsförsämring i högspänningsställverk. Även om en partiell urladdning inte helt överbryggar isoleringen mellan ledarna, kan upprepad urladdningsaktivitet gradvis skada isoleringssystemet och öka risken för isoleringsfel, överslag och oväntad utrustningsavstängning.

Att förstå orsakerna till partiell urladdning hjälper elektroingenjörer att identifiera defekter i ett tidigt skede och förbättra ställverkens tillförlitlighet under hela dess livslängd.

Vad är partiell urladdning?

Partiell urladdning är en lokal elektrisk urladdning som endast sker i en del av ett isoleringssystem. Det kan utvecklas inuti ett gasfyllt tomrum, längs en isoleringsyta, runt en vass ledarkant eller nära en defekt i ett fast eller sammansatt dielektrikum.

Fenomenet är vanligtvis förknippat med en lokal koncentration av elektrisk stress. När det lokala elektriska fältet överstiger hållfastheten för ett svagt område sker en kort urladdning. Urladdningen kan vara kort och liten, men upprepad aktivitet kan successivt försvaga den omgivande isoleringen.

IEC 60270 definierar laddningsbaserade metoder för mätning av partiell urladdning i elektriska apparater, komponenter och system som testats med AC- eller DC-spänning. Standarden tar även upp mätkretsar, kalibrering, digital mätning och separation av partiella urladdningssignaler från externa störningar.IEC 60270:2025

Hur partiell urladdning skadar isoleringen

1. Kemisk skada orsakad av laddade partiklar

Under en partiell urladdning rör sig elektroner och joner genom det svaga området av isoleringen. Dessa högenergiladdade partiklar kolliderar med isoleringsmolekyler och kan bryta kemiska bindningar.

Upprepade bombardement kan orsaka:

1, Nedbrytning av polymerkedjor

2, Yterosion

3、 Bildning av ledande förkolnade banor

4、Kemisk nedbrytning av epoxiharts och andra isoleringsmaterial

5、 En gradvis minskning av dielektrisk styrka

I solid isolering kan denna process förstora en inre hålighet eller skapa en kanal för trädbildning. När defekten blir tillräckligt stor kan det hända att isoleringen inte längre tål normal driftspänning eller tillfällig överspänning.

2. Termisk och oxidativ skada

Partiell urladdning producerar också lokal värme. Även om medelenergin för en enskild urladdning kan vara låg, kan upprepade pulser koncentrerade i samma område höja temperaturen på den omgivande isoleringen.

Den resulterande termiska stressen kan leda till:

1、Lokal överhettning

2、Oxidativ sprickbildning

3、Smältning eller karbonisering av polymermaterial

4、 Förlust av mekanisk styrka

5、Utvidgning av inre sprickor och hålrum

Termiska skador och kemiska skador förstärker ofta varandra. När isoleringsytan blir strävare eller mer ledande, blir det lokala elektriska fältet mindre enhetligt, vilket kan påskynda ytterligare urladdningsaktivitet.

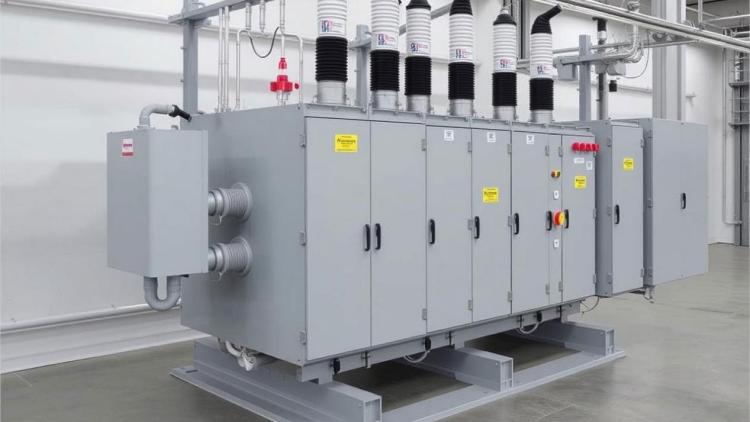

Högspänningsställverk och dess isoleringssystem

Högspänningsställverk är en komplex enhet som kombinerar ledare, kopplingsanordningar, samlingsskenor, isoleringskomponenter, jordkapslingar och styrsystem.

Beroende på design kan typiska material inkludera:

1、Epoxiharts

2、 Silikon eller annan teknisk plast

3、 Luft eller isoleringsgas

4、Svavelhexafluorid i tillämplig gasisolerad utrustning

5、Keramisk eller kompositisolering

6、 Koppar, aluminium och andra ledande material

Kombinationen av olika material och geometrier skapar flera platser där partiell urladdning kan inträffa. Tillverkningskvalitet, monteringsnoggrannhet, driftspänning, temperatur, luftfuktighet, kontaminering och isoleringsåldring kan alla påverka PD-beteendet.

För ställverkstillämpningar beror de relevanta kraven på utrustningens design och spänningsklass. IEC 62271-serien täcker högspänningsställverk och styrutrustning, inklusive utrustning som använder solid isolering och isolerande gaser.IEC 62271-serien

Huvudorsaker till partiell urladdning i högspänningsställverk

1. Defekter i isoleringstillverkningsprocessen

Tillverkningsfel är bland de vanligaste källorna till partiell urladdning i solidisolerade ställverk.

Inre tomrum och luftbubblor

Under epoxigjutning, gjutning eller inkapsling kan luftbubblor stanna kvar inuti isoleringen. Dessa hålrum har en lägre dielektrisk styrka än den omgivande solida isoleringen.

När spänning appliceras blir det elektriska fältet inuti tomrummet högre än medelfältet i det fasta materialet. Detta är relaterat till skillnaden mellan dielektricitetskonstanten för gasen inuti tomrummet och den för den omgivande isoleringen.

Som ett resultat kan gasen i kaviteten bryta ner före huvudisoleringen. Varje urladdning kan förstora tomrummet, skada dess yta och så småningom minska den totala isoleringshållfastheten.

Främmande partiklar och materialkontamination

Metallpartiklar, damm, fukt och andra föroreningar som införs under produktionen kan skapa lokala svaga punkter. Konduktiv förorening kan förvränga det elektriska fältet eller bilda en urladdningsbana mellan olika delar av isoleringen.

Typiska orsaker inkluderar:

1, Dåligt kontrollerade gjutningsförhållanden

2、Otillräcklig rengöring före montering

3、Felaktig förvaring av isoleringskomponenter

4、Otillräcklig härdning av epoxiharts

5、 Kontaminering under transport eller installation

En enskild intern defekt kanske inte orsakar omedelbart fel, men den kan bli mer aktiv när utrustningen åldras eller arbetar under ökad elektrisk stress.

2. Ojämn elektrisk fältfördelning

Ett enhetligt elektriskt fält är avgörande för tillförlitlig isoleringsprestanda. Varje vass spets, oregelbunden yta eller flytande ledande föremål kan öka det lokala elektriska fältet och initiera partiell urladdning.

Grader och skarpa kanter på ledare

Samlingsskenor, skarpa hörn, oavslutade ledarkanter och dåligt formade elektroder kan ge en stark elektrisk fältkoncentration.

Denna effekt är särskilt betydande kring:

1、 Samlingsskenor

2、 Kabelterminaler

3、Flytta kontakter

4、 Bultanslutningar

5、Skärmningskomponenter

6、Konduktiva insatser inuti gjuten isolering

Även när den genomsnittliga driftspänningen ligger inom utrustningens klassificering, kan det lokala fältet nära en skarp kant överstiga urladdningsstartnivån.

Lösa eller flytande metallpartiklar

Metallpartiklar inuti ställverkshöljet kan bli elektriskt laddade eller röra sig under påverkan av det elektriska fältet. Deras position och potential kan förändras under drift, vilket skapar instabila fältförhållanden.

Sådana partiklar kan orsaka:

1、 Förstärkning av lokalt fält

2、 Ytutsläpp

3、 Intermittenta urladdningspulser

4、Spårning på närliggande isolering

5、 Instabila PD-mönster

Detta är en anledning till att renlighet och strikta monteringsprocedurer är viktiga vid tillverkning och underhåll av ställverk.

Förorenade eller grova isoleringsytor

Damm, fukt, olja och annan förorening kan minska det effektiva krypavståndet på en isoleringsyta. En grov eller skadad yta skapar också små fältkoncentrationer där ytutsläpp kan börja.

Ytkontamination är särskilt viktig i utrustning som utsätts för:

1、Hög luftfuktighet

2、Konduktivt damm

3, Saltspray

4、 Industriell förorening

5、Kondensation

6、Dålig ventilation

Enbart rengöring kanske inte permanent löser problemet om isoleringsytan redan har utvecklat spårning, sprickor eller erosion.

Defekter i den jordade kapslingen

Metallkapslingen ger normalt skärmning och en kontrollerad referenspotential. Emellertid kan grova svetsar, porer, slagginneslutningar och andra tillverkningsfel skapa oregelbundna elektriska fältförhållanden nära det jordade höljet.

Dessa defekter kan interagera med närliggande isolering eller ledande delar och öka risken för urladdning. Svetskvalitet, kapslingsgeometri, jordningskontinuitet och interna spel bör därför kontrolleras under tillverkning och inspektion.

3. Olikformigt dielektriskt medium

Moderna ställverk använder ofta kompositisoleringssystem där flera material samverkar. Till exempel kan epoxiharts kombineras med teknisk plast, isoleringsgas, ledande insatser och luftgap.

Varje material har olika elektriska och termiska egenskaper. Om gränssnitten är dåligt utformade eller tillverkade kanske det dielektriska fältet inte fördelas jämnt.

Potentiella problem inkluderar:

1、Dålig bindning mellan olika isoleringsmaterial

2、Ojämna dielektriska konstanter

3、 Luckor vid materialgränssnitt

4、 Intern delaminering

5、Fukt instängd mellan lagren

6、Tomrum runt inbäddade ledare

Inre bubblor och föroreningar kan ytterligare öka olikformigheten hos det dielektriska mediet. Under driftspänning kan dessa regioner uppleva större elektrisk stress än den omgivande isoleringen och bli startpunkten för partiell urladdning.

Andra faktorer som påverkar partiell urladdning

Partiell urladdning orsakas inte bara av tillverkningsfel. Flera drifts- och miljöförhållanden kan öka utsläppsaktiviteten.

Driftspänning

När den pålagda spänningen ökar, ökar också det elektriska fältet i svaga områden. En defekt som förblir inaktiv vid normal spänning kan ge mätbar urladdning under en överspänningshändelse, ett motståndstest eller en tillfällig ökning av systemspänningen.

Temperatur

Temperaturen påverkar isoleringsegenskaper, gastryck, materialexpansion och gränssnittens tillstånd. Termisk expansion kan förstora befintliga luckor eller lägga ytterligare belastning på bundna isoleringskomponenter.

Fuktighet och kondens

Fukt kan minska ytisoleringsmotståndet och främja ytutsläpp. Kondens är särskilt farligt när varm, fuktig luft kommer in i ett svalare ställverksutrymme.

Isolering åldrande

Långvarig elektrisk, termisk och mekanisk påfrestning kan orsaka åldrande av isoleringen. Åldrande kan ge sprickor, missfärgning, erosion, delaminering och ökad fuktabsorption, vilket alla kan göra partiell urladdning mer sannolikt.

Mekanisk stress och vibrationer

Lösa anslutningar, vibrationer och upprepad termisk expansion kan skapa små luckor mellan isoleringskomponenter. Dessa luckor kan bli urladdningsplatser, särskilt nära samlingsskenor, kabelavslutningar och inbäddade ledare.

Detekterar partiell urladdning i ställverk

PD-testning används för att identifiera urladdningsaktivitet innan den utvecklas till ett allvarligt isoleringsfel. Beroende på utrustningen och testmålet kan ingenjörer utvärdera skenbar laddning, urladdningsstorlek, fasupplösta mönster, pulsupprepning och förändringar över tiden.

Ett tillförlitligt test bör innehålla:

1、Ett lämpligt mätinstrument och sensorarrangemang

2、 Korrekt kalibrering av mätsystemet

3、Effektiv kontroll av externa störningar

4、Korrekt jordning och skärmning

5、 Stabil testspänning och miljöförhållanden

6、Jämförelse med tekniska gränser och tidigare testrekord

Weshine Electric är en professionell tillverkare dedikerad till forskning, utveckling och produktion av högspänningstest- och mätutrustning. Utrustad med standardiserade produktionsverkstäder och oberoende kalibreringslaboratorier, följer fabriken strikt IEC-standarder och ISO-kvalitetsledningssystem för att säkerställa att varje instrument levererar stabil, repeterbar och störningsbeständig testprestanda för globala kraftindustritillämpningar.

GDJF-2007 Digital Partial Discharge Tester är oberoende utvecklad och fabrikskalibrerad av Weshine Electric. Den kan användas för digital partiell urladdningsmätning och analys i högspänningsutrustning.  I praktiska tillämpningar kan instrumentet stödja utvärderingen av PD-storlek, urladdningsmönster och isoleringsförhållanden. Den exakta testkonfigurationen och acceptanskriterierna bör väljas i enlighet med ställverksdesignen, tillämpliga standarder och tillverkarens tekniska dokumentation.

Vanliga frågor

Vilken är den vanligaste orsaken till partiell urladdning i ställverk?

Vanliga orsaker inkluderar inre hålrum, luftbubblor, föroreningar, skarpa ledarkanter, ytföroreningar, dåliga isoleringsgränssnitt och ojämn elektrisk fältfördelning.

Kan partiell urladdning ses direkt?

Vanligtvis kan partiell urladdning inte ses under normal drift. Det detekteras vanligtvis genom elektriska, ultraljuds- eller andra specialiserade mätmetoder.

Betyder partiell urladdning alltid omedelbart fel på utrustningen?

Nej. Partiell flytning kan utvecklas gradvis. Ihållande eller ökande PD-aktivitet indikerar dock isoleringsförsämring och kräver professionell utvärdering.

Hur orsakar vassa samlingsskenor partiell urladdning?

Skarpa kanter koncentrerar det elektriska fältet. Det lokala fältet kan bli mycket starkare än det genomsnittliga fältet, vilket gör att urladdningen kan börja nära kanten.

Hur kan partiell urladdning i ställverk minskas?

Effektiva åtgärder inkluderar att förbättra isoleringstillverkningen, ta bort grader, kontrollera renhet, förhindra fukt, optimera elektrisk fältgradering, förbättra kapslingens jordning och utföra regelbundna PD-tester.

Slutsats

Partiell urladdning i högspänningsställverk är vanligtvis resultatet av en kombination av isolationsdefekter, elektriska fältkoncentrationer, ojämna dielektriska material, miljöförhållanden och långvarig åldring.

Inre hålrum, föroreningar, vassa samlingsskenor, flytande metallpartiklar, förorenade ytor och dåliga isoleringsgränssnitt kan alla skapa lokal elektrisk påfrestning. När urladdningen börjar kan kemisk erosion och värmeskador gradvis försvaga isoleringen.

Regelbundna tester för partiell urladdning ger värdefull information om isoleringsskick och hjälper underhållsteam att identifiera utvecklande problem innan ett större fel inträffar. För noggrann diagnos bör testning utföras av kvalificerad personal med korrekt kalibrerad utrustning och procedurer som överensstämmer med tillämpliga standarder.
