Vanliga problem vid underhåll och testning av loopmotståndstestare

En slingresistanstestare är ett viktigt instrument för att utvärdera det elektriska tillståndet hos lågresistansanslutningar i kraftutrustning. Det används vanligen för att mäta kontaktresistansen hos styrbrytare, strömbrytare, samlingsskenor, kabelledare, svetskontakter och andra ledande slingor.

Pålitliga testresultat beror inte bara på instrumentets prestanda utan också på korrekt kabeldragning, rena testpunkter, korrekt förvaring och korrekt tolkning av onormala avläsningar. I fält indikerar en ovanlig mätning inte alltid en defekt strömbrytare eller en misslyckad testare. Öppna spänningsledningar, dålig klämkontakt och elektromagnetisk störning kan ge liknande symptom.

Den här guiden förklarar de viktigaste underhållskraven och tre vanliga testproblem som uppstår vid användning av en slingresistanstestare.

Vad är en Loop Resistance Tester?

En slingresistanstestare, även känd som en mikroohmmeter eller kontaktresistanstestare, applicerar en stabil testström till kretsen som testas och mäter det resulterande spänningsfallet. Motståndet beräknas sedan enligt Ohms lag.

Instrumentet används för applikationer som:

1、 Test av kretsbrytarens kontaktresistans

2、Slingresistansmätning för styromkopplare

3、 Test av samlingsskenor och kontaktdon

4、 Kabelledareresistansmätning

5、 Test av svetskontaktmotstånd

6、 Inspektion av högspänningsbrytare

Lågresistanstestning använder normalt separata ström- och spänningsanslutningar. Denna fyrtrådsmetod minskar inverkan av testledningsresistans och förbättrar mätnoggrannheten.Megger mätledning med låg resistans

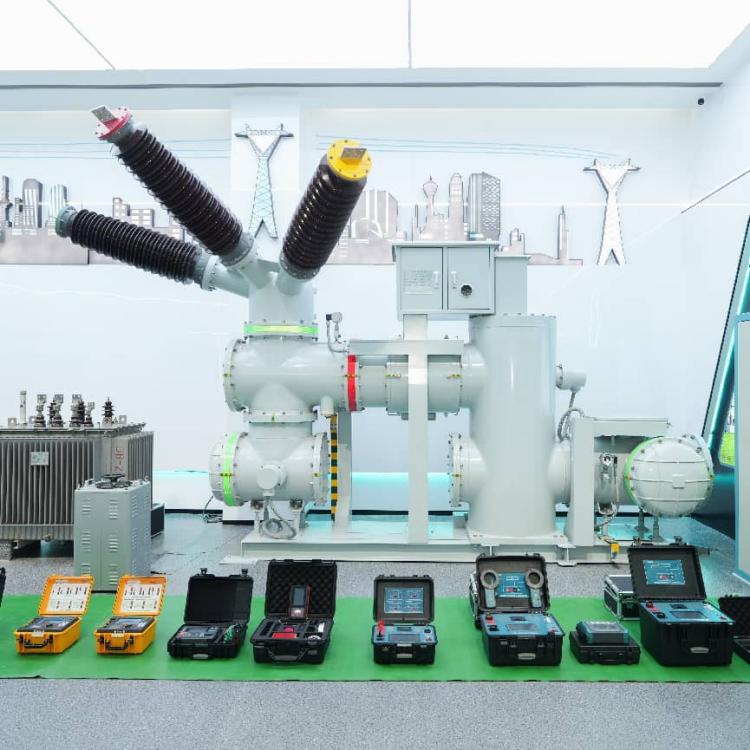

Weshine Electric Manufacturing Co., Ltd. är en professionell högteknologisk fabrik specialiserad på FoU, produktion och kalibrering av testinstrument för högströmsslingresistans. Med standardiserade produktionsverkstäder, oberoende laboratorier och kompletta ISO-kvalitetsledningssystem är alla Weshines testare strikt tillverkade i enlighet med IEC och DL/T industristandarder. Fabriken implementerar prestandatestning och kalibrering i hela processen före leverans, vilket säkerställer stabil strömutgång, stark anti-interferensprestanda och hög repeterbarhet för mätningar för komplexa miljöer för effekttestning på plats.

GDHL-200A/100A Intelligent Loop Resistance Tester är oberoende utvecklad och masstillverkad av Weshine-fabriken. Optimerad för fältmätningsscenarier med hög ström och låg resistans, den har stabil konstantströmutgång, ultrahög testnoggrannhet och stark miljöanpassning, vilket helt uppfyller rutininspektioner och förebyggande underhållskrav för högspänningsställverk. Den specifika testströmmen, noggrannheten och överensstämmelsekraven ska alltid verifieras mot produktdokumentationen och tillämpliga lokala standarder.

För högspänningsbrytare bör kontaktresistanstestning också utföras enligt relevant utrustningsstandard och tillverkarens underhållskrav. IEC 62271-100 gäller för växelströmsbrytare som används i högspänningssystem över 1 000 V.IEC 62271-100

Standardunderhållskrav

Korrekt lagring har en direkt effekt på livslängden och mätstabiliteten hos en slingresistanstestare. Som en professionell tillverkare av krafttestinstrument betonar Weshines officiella fabriksunderhållsspecifikationer standardiserad daglig lagring och underhåll för att undvika prestandadrift och förlänga instrumentets livslängd.

Förvara instrumentet i en lämplig miljö

Testaren bör förvaras i ett rent, torrt och välventilerat utrymme. Förvaringsplatsen bör vara fri från:

1, Överdriven luftfuktighet

2、Konduktivt damm

3、 Oljedimma

4, Saltspray

5, Frätande gaser

6, Direkt solljus

7、 Extrema temperaturförändringar

Fukt och frätande föroreningar kan skada terminaler, interna kretskort, omkopplare och isoleringskomponenter. Damm kan också påverka kylvägar och minska tillförlitligheten hos elektriska anslutningar.

Håll instrumentet upprätt

Placera inte testaren slumpmässigt i en trälåda eller stapla tunga föremål ovanpå den. Frontpanelen ska vara vänd uppåt under förvaring och transport när det är möjligt.

Detta hjälper till att skydda:

1、 Display- och kontrollknapparna

2、Utgångsterminaler

3、 Interna transformator- och kretsaggregat

4、 Kylstruktur

5, Skyddskåpa

Instrumentet bör säkras under transport för att förhindra stötar, vibrationer eller kabelskador.

Använd fuktbeständiga material

När testaren förvaras i en fuktig miljö, placera ett lämpligt fuktsäkert material under den. Låt inte botten av höljet vara i direkt kontakt med ett fuktigt golv eller fuktigt underlag.

Inspektera instrumentet för kondensering före nästa test. Om det finns fukt, låt testaren torka helt innan du ansluter den till en strömkälla eller testobjekt.

Tre vanliga testproblem i fält

1. Öppen spänningsledning kombinerad med stark elektromagnetisk störning

En öppen spänningsledning eller lös spänningsanslutning är en av de vanligaste orsakerna till onormala avläsningar.

Typiska symtom

Beroende på platsförhållandena kan motståndsavläsningen visa:

1、Ett över-intervall eller oändligt värde

2、Ett mycket instabilt värde

3、Ett värde som ändras när testkablarna flyttas

4、Ett resultat som verkar normalt men som inte kan upprepas

När en spänningsledning är bortkopplad kan det hända att spänningssamplingskretsen inte får rätt signal. Samtidigt kan en närliggande strömsatt samlingsskena skapa kapacitiv koppling och inducera en oönskad differentialspänning i den öppna mätkretsen.

Möjliga konsekvenser

Starka störningar kan göra att testaren visar ett övergränsvärde. En oerfaren operatör kan felaktigt dra slutsatsen att strömbrytaren har ett allvarligt problem med kontaktmotstånd och ordna onödigt underhåll av avbrott.

Mildare störningar kan ge ett värde inom det förväntade intervallet. Detta är svårare att identifiera eftersom resultatet kan verka giltigt trots att spänningsanslutningen är defekt.

Mätningen kan då felaktigt hänföras till:

1、Dålig brytarkontakt

2、 En skadad testklämma

3、Ett internt testerfel

4、 En instabil strömförsörjning

Rekommenderad inspektion

Innan du byter ut testaren eller tar strömbrytaren ur drift, kontrollera:

1、Om båda spänningsledningarna är anslutna.

2、Om spänningsklämmorna är ordentligt fastsatta.

3、Om spänningsterminalerna är rena.

4、Om ström- och spänningsledningarna är korrekt matchade.

5、Om avläsningen förblir stabil efter återanslutning av spänningskretsen.

6、Om närliggande strömförande ledare alstrar störningar.

En fyrtrådsresistansmätning är endast tillförlitlig när både strömkretsen och spänningssamplingskretsen är kompletta. God kontakt vid testpunkterna är också viktigt eftersom sond- och anslutningsresistans kan påverka lågresistansmätningar.Megger lågresistans testare vägledning

2. Oxid- eller oljefilm på effektbrytarens uttag

Strömbrytarens terminaler kan utveckla ett oxidskikt, oljefilm, damm eller annan förorening efter långvarig drift. Detta är särskilt vanligt när utrustning används i en fuktig, förorenad eller dammig miljö.

Varför det påverkar testet

Testklämman måste ha fast metallisk kontakt med terminalen. Om en oxid- eller oljefilm skiljer klämman från den ledande ytan, införs ytterligare kontaktresistans i testkretsen.

Detta kan påverka spänningssamplingsvägen och skapa felaktiga eller instabila resultat. Det visade värdet kanske inte representerar det faktiska motståndet för strömbrytarens huvudkontakter.

Möjliga symtom inkluderar:

1、Ett motståndsvärde högre än förväntat

2、Avläsningar som ändras när klämman trycks ned eller flyttas

3、Betydande skillnader mellan faserna

4、Dålig repeterbarhet

5、En plötslig minskning efter rengöring av terminalen

Korrigerande åtgärder

Innan du testar, inspektera terminalytan och klämbackarna. Ta bort lös förorening med en godkänd rengöringsmetod och se till att kontaktytan är torr.

Testklämman ska anslutas till en ren, fast och mekaniskt stabil yta. Lita inte på en lös klämma eller en kontaminerad punkt bara för att instrumentet har startat testet.

Efter att ha anslutit kablarna igen, upprepa mätningen. Om värdet blir stabilt och konsekvent kan det ursprungliga onormala resultatet ha orsakats av dålig kontakt snarare än av en strömbrytardefekt.

Använd inte slipande metoder som kan skada pläterade terminaler eller ändra kontaktytan om inte utrustningstillverkaren har godkänt proceduren.

3. Öppna spänningskablar utan starka elektriska fältstörningar

En öppen spänningsledning ger inte alltid en avläsning över intervallet. Om det inte finns något starkt externt elektriskt fält eller kapacitiv koppling på platsen, kan förstärkaren ta emot nästan ingen differentiallägesingång.

I denna situation kan instrumentet visa ett värde nära noll.

Varför detta är vilseledande

En oerfaren operatör kan tolka en avläsning nära noll som bevis på att:

1、Testern har misslyckats

2、Förstärkaren är skadad

3、Testströmmen genereras inte

4、 Instrumentet behöver repareras eller bytas ut

Testet kan då avbrytas i onödan. Detta kan förlänga utrustningsavbrottet, försena underhållet och öka arbetsbelastningen för fältteamet.

Hur man identifierar problemet

En nästan noll eller onormal avläsning bör undersökas innan testaren förklaras defekt.

Kontrollera följande:

1、Verifiera den aktuella utgångsanslutningen.

2、Bekräfta att båda spänningsledningarna är anslutna.

3、Inspektera spänningsklämmorna och terminalerna.

4、Kontrollera om testkretsen är komplett.

5、Jämför avläsningen med en känd referens eller en upprepad anslutning.

6、Granska instrumentets självtest- och larmindikatorer.

7、Bekräfta att det visade värdet ändras normalt när testkretsen är korrekt ansluten.

En resistansmätning som plötsligt sjunker till noll ska inte accepteras utan att kontrollera ledningarna. Resultatet måste vara repeterbart och överensstämma med utrustningens skick och historiska data.

Hur man undviker felaktiga bedömningar

När en onormal slingresistansavläsning visas bör fälttekniker undvika att omedelbart skylla på strömbrytaren eller instrumentet. En systematisk inspektion är mer tillförlitlig.

Använd följande sekvens:

1、Stoppa testet och bekräfta att utrustningen är i ett säkert, strömlöst tillstånd.

2、Inspektera ström- och spänningskablarna separat.

3、Kontrollera klämpositionen och terminalens renhet.

4、Leta efter närliggande strömförande ledare och eventuell elektromagnetisk störning.

5、Anslut kablarna igen och upprepa mätningen.

6、Jämför resultatet med andra faser och tidigare rekord.

7、Kontrollera testaren med en lämplig referens- eller verifieringsmetod.

8、Först då avgör om utrustningen eller testaren kräver ytterligare underhåll.

9、Det visade motståndsvärdet ska alltid beaktas tillsammans med testström, anslutningskvalitet, omgivningsförhållanden, fasjämförelse och utrustningshistorik.

Nyckelpunkter för tillförlitlig test av slingmotstånd

De viktigaste faktorerna vid fälttester är:

1、Håll testaren ren, torr och korrekt förvarad.

2、Använd en komplett fyrtrådsanslutning.

3、Kontrollera spänningskablarna noggrant innan du applicerar testström.

4、Se till att klämmorna kommer i kontakt med rena metallytor.

5、Var uppmärksam på elektromagnetiska störningar från närliggande strömförande samlingsskenor.

6、 Upprepa misstänkta mätningar efter att ha korrigerat anslutningen.

7、 Diagnostisera aldrig ett strömbrytarfel från en onormal avläsning.

8、Följ testarens manual och tillämpliga kraftindustristandarder.

Vanliga frågor

Vad kan en slingresistanstestare mäta?

Den kan mäta strömbrytarens kontaktresistans, styrbrytarens slingresistans, samlingsskenor, kabelledareresistans och svetskontaktresistans.

Varför visar testaren ett oändligt motståndsvärde?

Ett oändligt eller över intervallvärde kan orsakas av en öppen spänningsledning, dålig klämkontakt, en ofullständig testkrets eller en äkta öppen krets. Ledningarna bör kontrolleras innan utrustningen diagnostiseras.

Varför blir läsningen plötsligt noll?

En avläsning nära noll kan inträffa när spänningssamplingskretsen är öppen och det finns lite extern elektromagnetisk störning. Det betyder inte nödvändigtvis att testaren är defekt.

Kan en oxidfilm påverka kontaktresistanstestning?

Ja. Oxid, olja och smuts kan förhindra att testklämmorna får tillförlitlig metallkontakt och kan införa ytterligare motstånd i mätkretsen.

Hur ska en slingresistanstestare förvaras?

Förvara den på ett torrt, ventilerat, dammfritt utrymme utan frätande gas. Håll frontpanelen vänd uppåt och använd fuktsäkert material under instrumentet vid behov.

Slutsats

De flesta onormala slingresistansavläsningar orsakas inte av en enda faktor. Ledningar med öppen spänning, dålig klämkontakt, kontaminering av terminalerna och elektromagnetisk störning kan alla förvränga testresultatet.
