100kV delvis urladdningsfritt AC Hipot testsystem

100kV Partial Discharge Free AC Hipot Test System är en professionell högspänningstestlösning utvecklad för AC-motståndsspänningstester och partiell urladdningsdetektering av transformatorer, ställverk, isolatorer, kablar, genomföringar, GIS-utrustning och andra elektriska apparater.

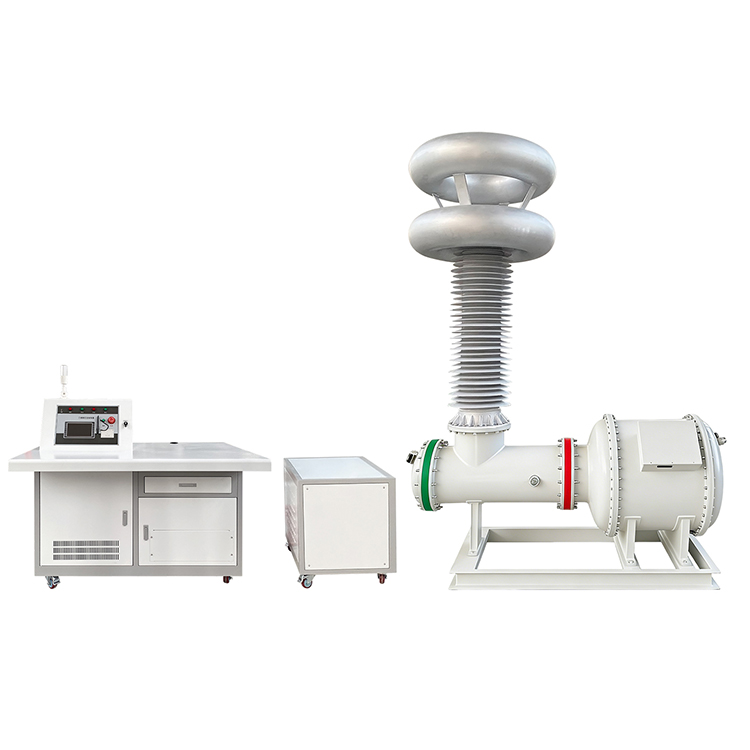

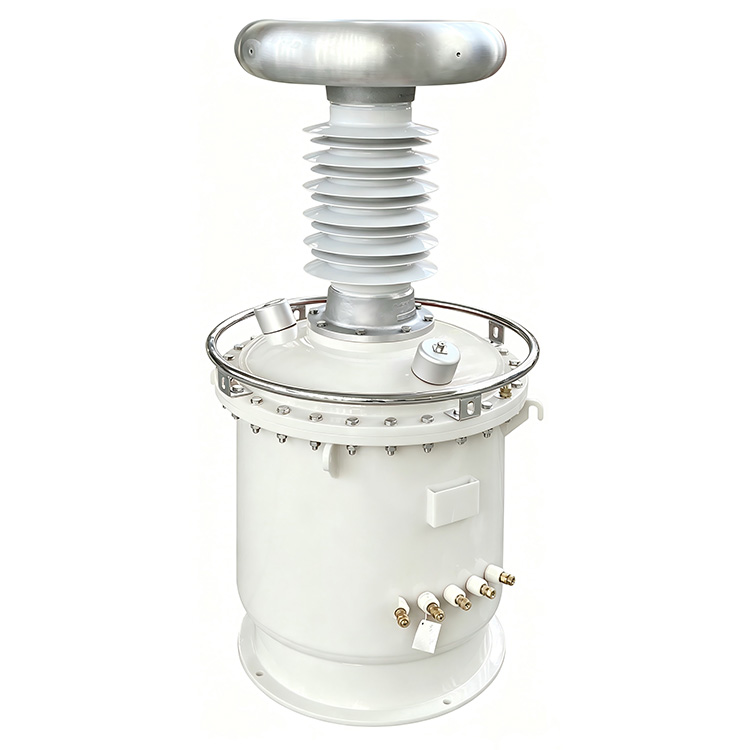

Systemet använder en SF6-gasisolerad testtransformator istället för en traditionell oljenedsänkt struktur, vilket eliminerar risken för oljeförorening samtidigt som utrustningens vikt reduceras med 20 % till 60 %. Denna transformator har överlägsen isolering och ultralåg partiell urladdning och når en PD-nivå ≤3pC. Hela systemet håller total partiell urladdning inte högre än 5pC när den körs med märkspänning.

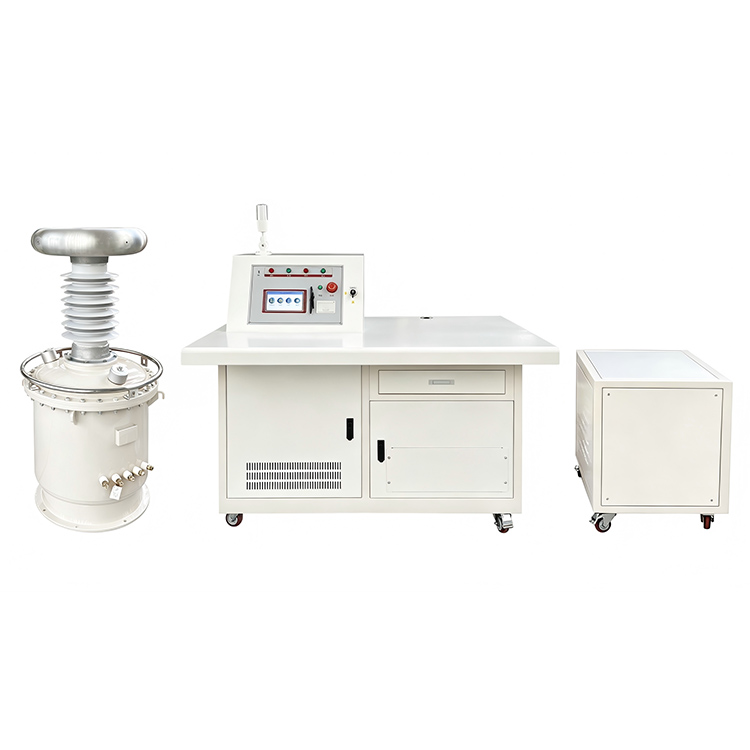

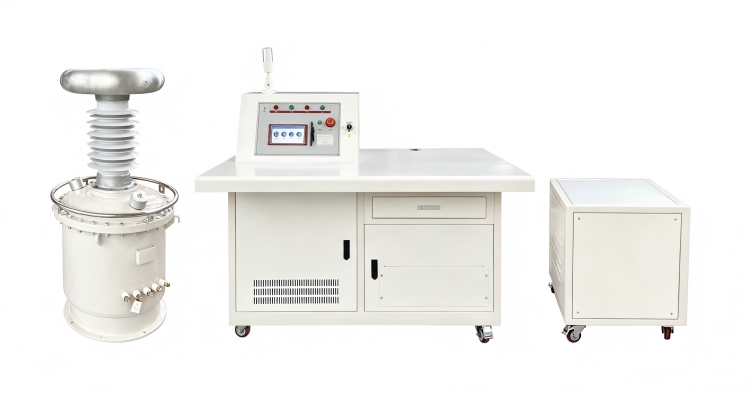

Detta kompletta integrerade testsystem är sammansatt med högspänningstesttransformator, kopplingskondensator, högspänningsströmbegränsningsreaktor, lågspänningskompensationsreaktor, isoleringstransformator, automatisk manöverkonsol samt kompensationsskåp. Dess inbyggda lågspänningskompensationsstruktur kan effektivt sänka inströmsförbrukningen med maximalt 60 %, vilket hjälper till att öka energieffektiviteten och minska de dagliga driftskostnaderna.

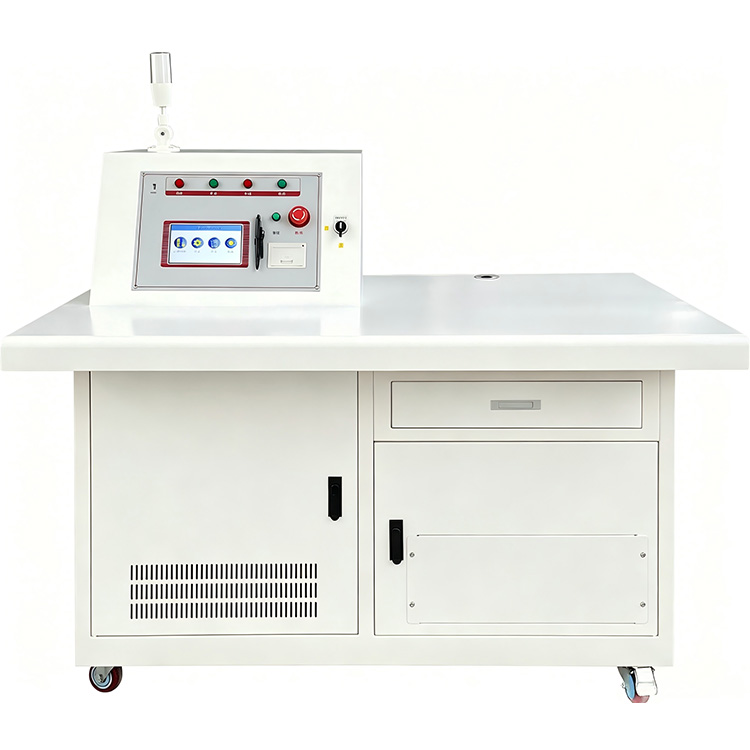

Utrustat med en 7-tums kontrollkonsol för färgpekskärm, stöder systemet både automatiska och manuella testlägen. Användare kan självständigt konfigurera upp till fem spänningssteg, spänningsramphastigheter och motstå testtider. Automatiska testfunktioner inkluderar spänningsrampning, kompensationsväxling, timing, spänningsreduktion, datalagring och rapportutskrift, vilket avsevärt förbättrar testningseffektiviteten och repeterbarheten.

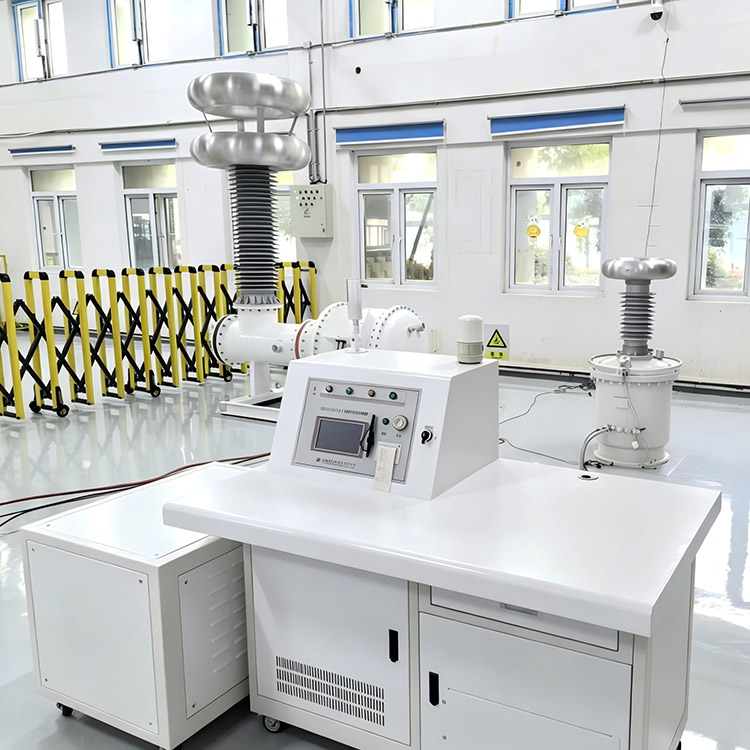

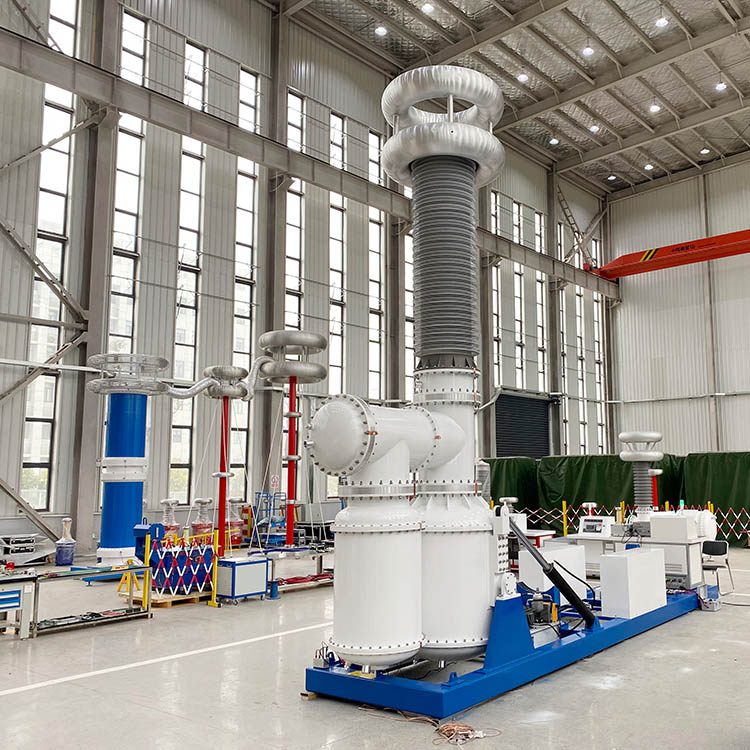

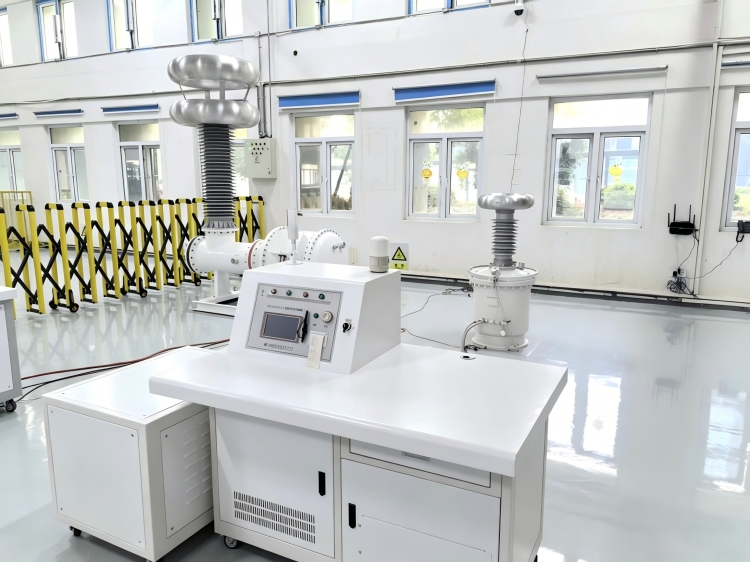

Systemet är designat för högspänningslaboratorier och fälttestningstillämpningar och ger stabil sinusformad utgång med vågformsförvrängning mindre än 5 %, lågt driftsljud och tillförlitligt skydd mot överspännings- och överströmsförhållanden. Den skalbara designen tillåter liknande system inom produktserien att uppnå spänningsklasser på upp till 1200kV för ultrahögspänningstestapplikationer.

Produktguide

Hur systemet fungerar

Det 100 kV delvis urladdningsfria AC Hipot-testsystemet genererar en stabil högspänningsströmutgång genom den SF6-isolerade testtransformatorn. Under testning övervakar kopplingskondensatorn och mätkretsen kontinuerligt partiell urladdningsaktivitet medan det automatiska styrsystemet hanterar spänningsrampnings-, håll- och reduktionsprocesser.

Lågspänningskompensationsreaktorn arbetar för att minska den erforderliga inströmmen, vilket ger bättre energieffektivitet och avlastar den anslutna strömförsörjningen. Hela systemet är kapabelt att utföra motstå spänningstestning och partiell urladdningsmätning samtidigt, så att användare kan göra en noggrann utvärdering av isoleringsprestandan hos alla typer av högspänningsutrustning.

Drag

1、SF6 gasisolerad transformatordesign utan oljeförorening

2、Total partiell urladdningsnivå ≤5pC

3、Transformatorns partiell urladdningsnivå ≤3pC

4、Nominell utspänning upp till 100kV

5、Reaktiv effektkompensation minskar källströmmen med upp till 60 %

6、Automatiska och manuella testlägen

7、 Programmerbar spänning och tidsinställningar i fem steg

8、Justerbar spänningsramphastighet från 0,5 kV/s till 2,5 kV/s

9、Automatisk kompensationsväxling och spänningsreglering

10、Historiska datalagrings- och utskriftsfunktioner

11、Högprecisionsspänningsmätning

12、 Stabil sinusvågsutgång med distorsion ≤5 %

13、Lågbrusdrift ≤65dB

14、 Omfattande överspännings- och överströmsskydd

15、Lämplig för partiell urladdning och AC tål spänningstestning

Applikationsfält

1、 Energibolag

Används för rutinmässig isoleringstestning och partiell urladdningsutvärdering av transformatorer, ställverk, GIS-utrustning, kablar och transformatorstationsapparater.

2、Högspänningslaboratorier

Lämplig för typtestning, fabriksacceptanstestning och forskningsprojekt som kräver ultralåg partiell urladdningsprestanda.

3, Transformatortillverkare

Används för kvalitetskontroll, isoleringsverifiering och slutlig fabrikstestning av kraft- och distributionstransformatorer.

4、Universitet och forskningsinstitut

Stöder högspänningsteknikutbildning, isoleringsforskning och avancerade elektriska testprojekt.

5、Industri- och gruvföretag

Tillhandahåller testning av förebyggande underhåll och utvärdering av isoleringstillstånd för kritisk elektrisk utrustning.

Typiska testobjekt

1, Transformator AC tål spänningstestning

2、GIS partiell urladdningstestning

3、 Test av högspänningsställverk

4, Strömkabelisoleringstestning

5、Test av isolator och bussning

6、Acceptanstestning av elektrisk utrustning

7、Högspänningslaboratorieforskning

8、Program för förebyggande underhåll

Weshine fördelar

Weshine Electric fokuserar på att utveckla och tillverka högspänningstestutrustning samt mätsystem för partiell urladdning. Våra AC-motståndsspänningstestenheter med SF6-gasisolering har extremt låg partiell urladdningseffekt, smart automatisk drift, energibesparande kompensationsteknik och pålitliga säkerhetsskyddsmoduler. Alla lösningar från Weshine är byggda för att hantera rigorösa testuppgifter både i laboratorier och arbetsmiljöer på plats. Alla lösningar från Weshine hjälper kunderna att utföra exakta kontroller av isoleringsprestanda, uppfylla relevanta industristandarder och upprätthålla en stabil långtidsdrift av deras högspänningsutrustning.

Vårt 100kV delvis urladdningsfria AC Hipot testsystem kan till fullo tillfredsställa alla dina krav på högspänningsisolering och övervakning av partiell urladdning. Välkommen att kontakta vårt team när som helst för skräddarsydda lösningar, detaljerad teknisk data och konkurrenskraftiga offerter.
