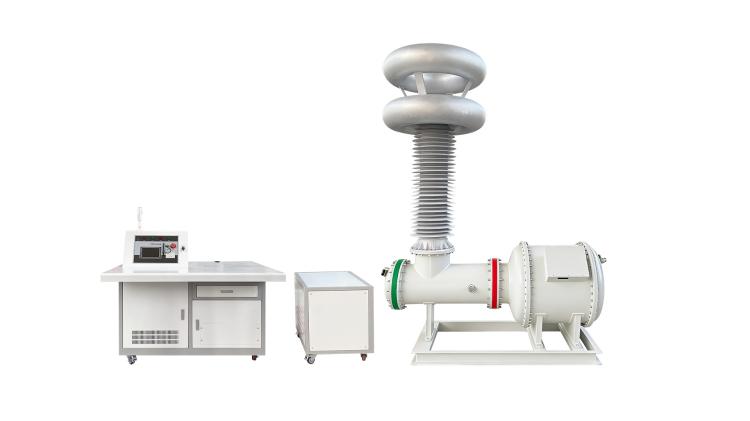

Partiellt urladdningsfritt AC Stands Voltage Test System

Genom att använda avancerad SF6-gasisolerad transformatorteknik, ger det partiella urladdningsfria AC-stålspänningstestsystemet en stabil 250kV-utgång med en total partiell urladdningsnivå på ≤5pC. Med intelligent automatisk kontroll, reaktiv effektkompensation, lågbrusdrift och omfattande skyddsfunktioner är den idealisk för kraftverk, industriföretag, universitet, forskningsinstitut och högspänningslaboratorier.

Eftersom kraftindustrin fortsätter att höja standarden för isoleringsinspektion och mikropartiell urladdningsdetektering, är denna testenhet utvecklad för att matcha sådana marknadskrav. Till skillnad från konventionella oljefyllda testtransformatorer tar SF6-isolering bort riskerna för oljespill och föroreningar, samtidigt som den minskar den totala vikten av utrustningen med 20 % till 60 % för enklare transport och placering.

Alla dessa pålitliga prestanda stöds av professionell tillverkningsstyrka.Weshine® är en modern högteknologisk fabrik som specialiserar sig på forskning och utveckling, produktion, försäljning och service av automationsenheter för kraftsystem och testinstrument. Produkterna säljs över hela världen och har fått positiv feedback från många kunder.

Prestanda

Det partiella urladdningsfria AC Stand Voltage Test System använder SF6 gasisolerade transformatorer för att bibehålla en stabil 250kV uteffekt, vilket begränsar heluppsättningens partiella urladdning till ≤5pC. Intelligent automatisk styrning, reaktiv effektkompensation, lågt brus och säkerhetsskydd i flera lager gör den till ett praktiskt val för kraftfabriker, industriella kunder, universitet och forskningslabb.

Hela maskinens partiella urladdningsindex når ≤5pC, och den inbyggda SF6-transformatorn genererar endast ≤3pC partiell urladdning under märkspänning. Sådana utmärkta isoleringsprestanda gör den idealisk för partiell urladdningsinspektion, fabriksgodkännandekontroller, isoleringsverifiering och olika högspänningsforskningsuppgifter.

Strukturera

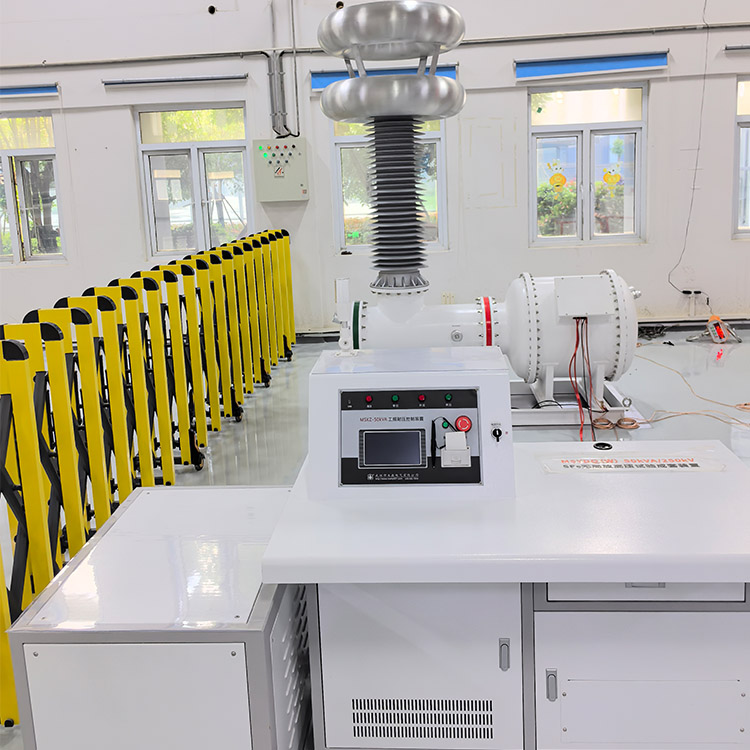

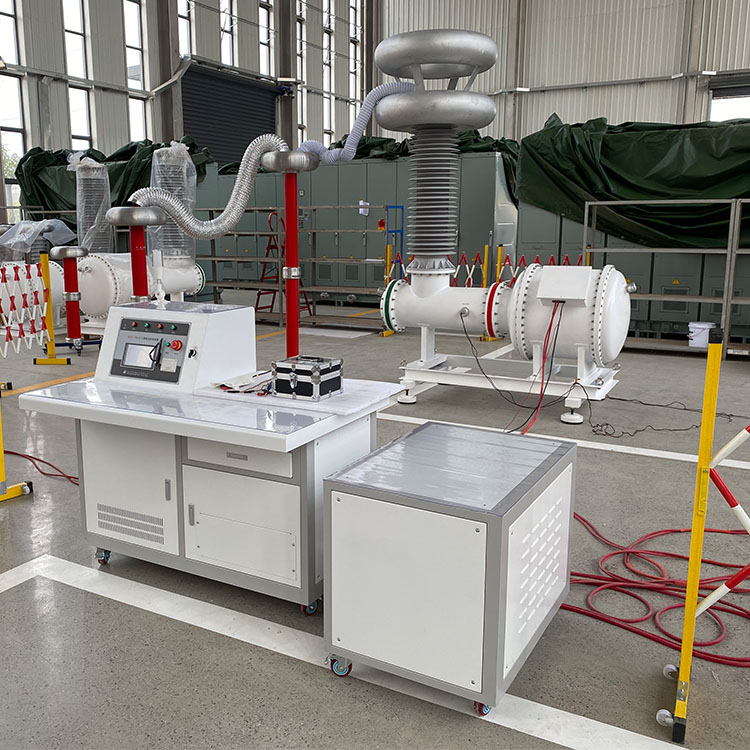

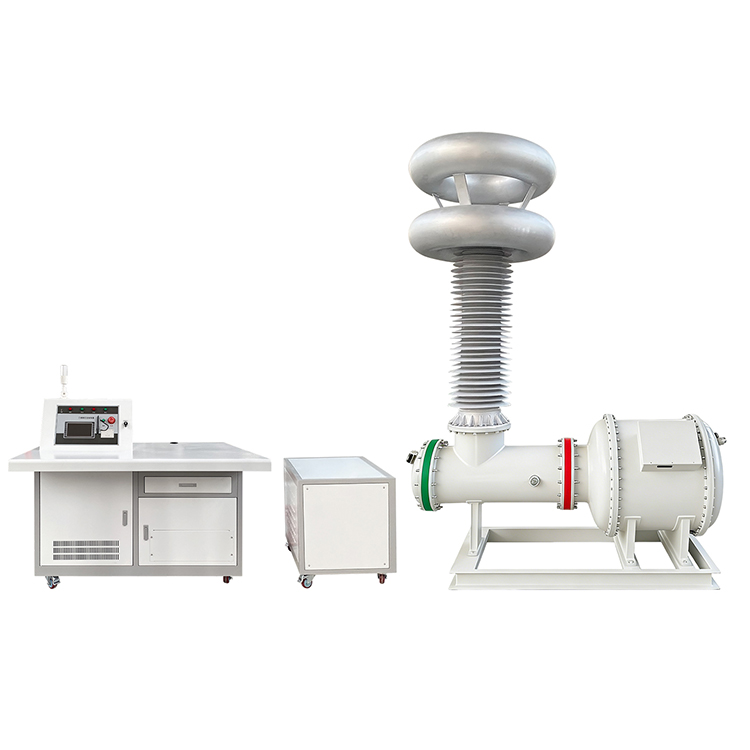

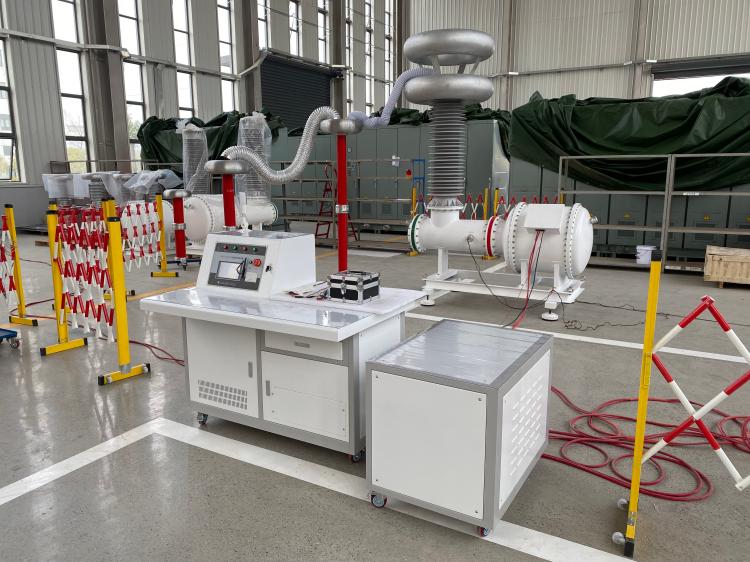

Det kompletta paketet innehåller SF6 isolerad testtransformator, kopplingskondensator, högspänningsströmbegränsande reaktor, lågspänningskompensationsreaktor, isoleringstransformator och helautomatiskt styrskåp. Lågspänningskompensationsteknik minskar strömförbrukningen med upp till 60 %, vilket kraftigt ökar testeffektiviteten och sänker strömförsörjningskraven.

Kontrollera

Det partiella urladdningsfria AC-stålspänningstestsystemet är utrustat med en 7-tums kontrollenhet för färgpekskärm som stöder både automatiska och manuella driftlägen. Operatörer kan ställa in fem separata spänningssegment, justera boosthastigheten och hålla tiden fritt. Automatiska funktioner omfattar spänningslyft, kompensationsväxling, timing, tryckavlastning efter testning, datalagring, postsökning och utskrift av testrapporter.

Säkerhet

För att garantera stabil och säker drift matar utrustningen ut jämn sinusvågsspänning med vågformsförvrängning under 5 % och körljud under 65 dB. Överspännings- och överströmsskyddsmekanismer är fullt utrustade. Dess modulära ramverk stöder senare uppgraderingar, utbyggbara för ultrahögspänningstestning upp till 1200kV.

Drag

1、SF6 gasisolerad transformatorteknik

2、 Oljefri design utan miljöföroreningar

3、 Komplett system partiell urladdning nivå ≤5pC

4、Transformatorns partiell urladdningsnivå ≤3pC

5、Nominell utspänning upp till 250kV

6、 Nominell kapacitet 50kVA

7、Reaktiv effektkompensation minskar inströmmen med upp till 60 %

8、Automatiska och manuella testlägen

9、Femstegs programmerbara spännings- och tidsinställningar

10、Justerbar spänningsramphastighet

11、Intelligent spänningsreglering och kompensationsväxling

12、Historisk datalagring och rapportutskrift

13、Stabil sinusvågsutgång med distorsion ≤5 %

14、Lågt driftljud ≤65dB

15、Högspänningsöverspänningsskydd

16、Slutströmsöverströmsskydd

17、Lämplig för partiell urladdning och AC tål spänningstestning

Ansökningar

1, Transformator AC tål spänningstestning

2、GIS partiell urladdningstestning

3、 Isolationstestning av ställverk

4、 Test av högspänningskabel

5, Bussningstestning

6、Isolatortestning

7、Factory Acceptance Testing (FAT)

8、Högspänningslaboratorietestning

9、Tester av elektrisk utrustning

10、 Program för förebyggande underhåll

Weshine fördelar

Weshine Electric är en professionell tillverkare av högspänningstestutrustning och mätsystem för partiell urladdning. Våra VS-W-serier delvis urladdningsfria AC-stålspänningstestsystem kombinerar avancerad SF6-isoleringsteknik, ultralåg partiell urladdningsprestanda, intelligent automation och tillförlitligt säkerhetsskydd. Weshines lösningar är designade för krävande laboratorie- och fälttillämpningar och hjälper kunder att förbättra testnoggrannheten, säkerställa regelefterlevnad och förbättra utrustningens tillförlitlighet på lång sikt.
