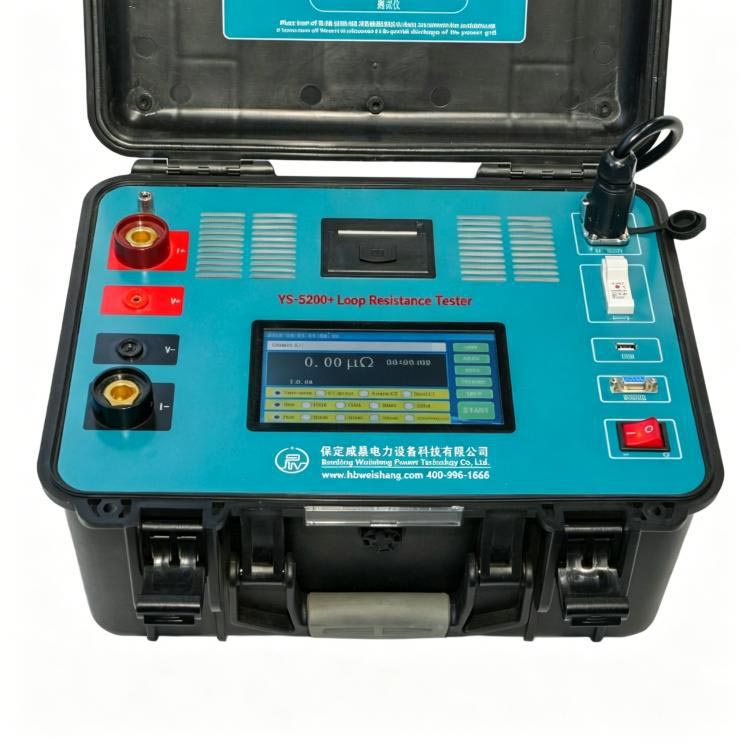

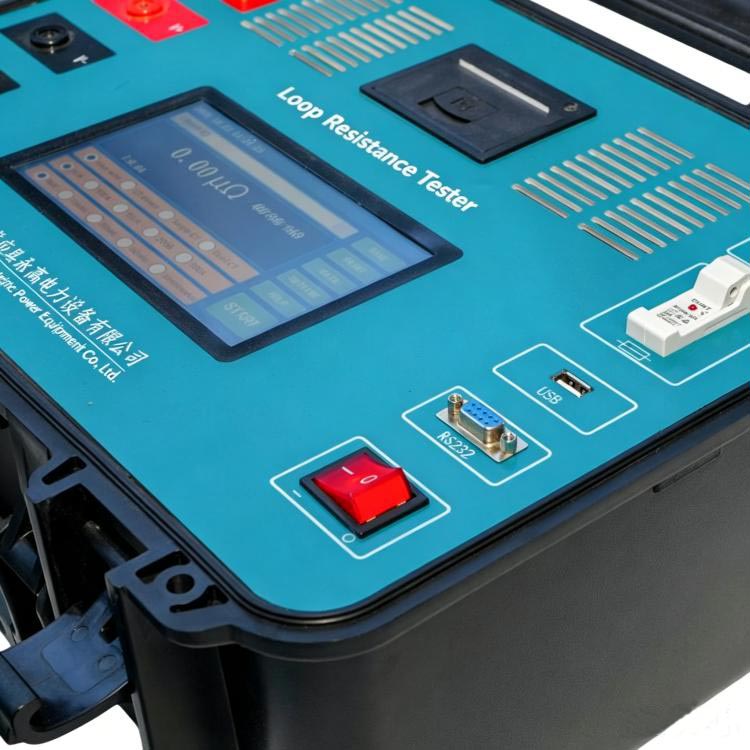

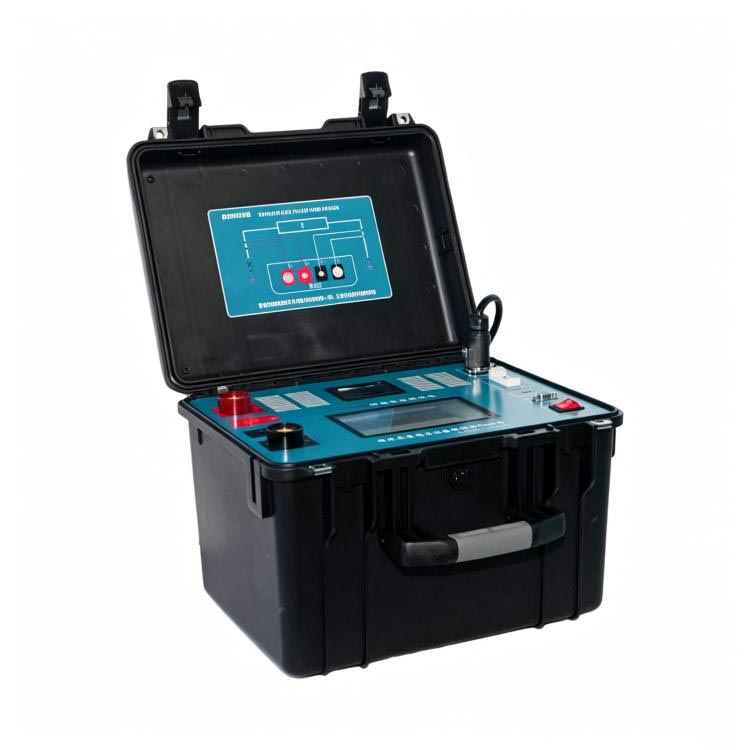

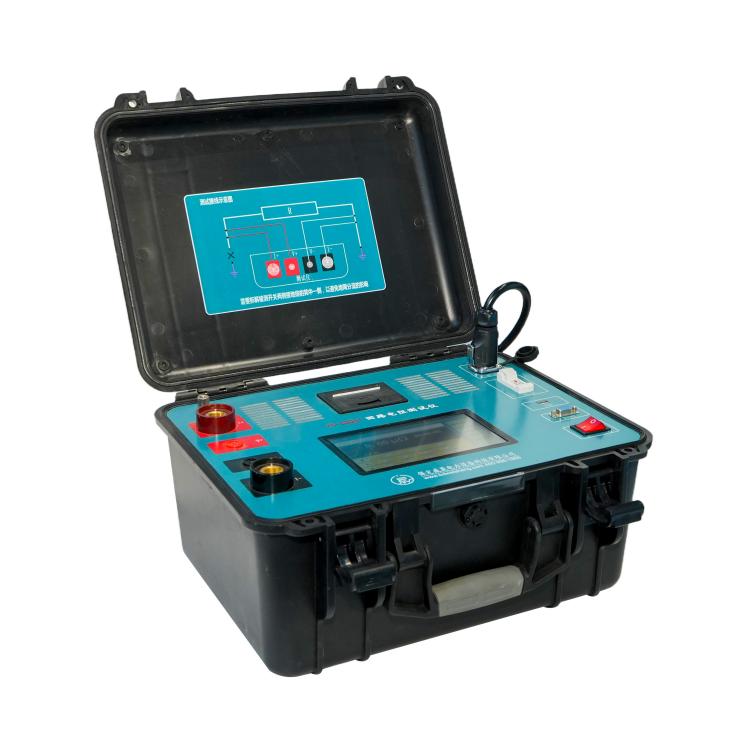

Desktop 300A Intelligent Circuit Resistance Tester

Den hållbara Desktop 300A Intelligent Circuit Resistance Tester som erbjuds av Weshine, en professionell tillverkare och leverantör i Kina, levererar exakta mikro-ohm-avläsningar på strömbrytare, frånskiljare, jordningsbrytare och samlingsskenor, även när strömmar går genom enstaka slingor eller flera parallella grenar.

Vi byggde den här enheten enligt DL/T845.4-2019 och IEC fyrtrådsteststandarder, vilket helt matchar industrins krav på högströmsresistansdetektering.

Inuti maskinen sitter en högeffekts konstantströmkälla parad med flerkanalig strömavkännande hårdvara. Denna struktur håller utströmmen stabil och spänningssamplingen korrekt, även när man arbetar tillsammans med komplicerade parallella jordningsnät, vilket är en viktig anledning till att ingenjörsentreprenörer lägger upprepade bulkorder för denna modell.

Kärnmätningsprinciper

Desktop 300A Intelligent Circuit Resistance Tester är beroende av två centrala funktionsmoduler:

1.Justerbar hög konstant strömutgång: 50A–300A

2.Trådlös DC-klämmasensor: 0~±600A strömavläsning

Den beräknar faktisk kontaktresistans baserat på Ohms lag: R = V / I₀

V = spänningsfall detekterat på kontaktpunkter

I₀ = verklig ström som passerar genom den testade grenen

Intelligenta testlägen (kärninnovation)

weshine electric integrerar fyra avancerade testlägen för att stödja olika fältförhållanden:

1. Traditionellt kretsmotståndsläge

Användare måste koppla bort ena sidan av jordningsnätverket för att kringgå shuntströmstörningar. Testaren matar upp till 300A likström och läser spänningsfallsdata. Detta läge uppnår högsta precision och fungerar bra för planerade underhållsplatser.

2. Kläm direktmätläge

Inget behov av att ta isär jordanslutningar. Den trådlösa klämman spårar grenström I₀ i realtid, sedan beräknar maskinen resistans automatiskt med R=V/I₀. Höjdpunkter: Inget demonteringsarbete, snabbare fälttester, säkrare för underhåll i levande område.

3. Enkelsidig shuntläge

Lämplig för parallelljorda layouter som skåpjordning och distribuerade jordnät. Klämman mäter shuntgrenström I₂, och enheten beräknar effektiv testström med I₀=I₁−I₂ innan resistans beräknas. Den fixar noggrannhetsfel orsakade av partiella parallella strömmar.

4. Dubbelsidig shuntläge

För stora jordningsnät med dubbelriktade delade strömmar i transformatorstationer. Två klämmor samlar I21- och I22-grenströmmar, systemet beräknar I₀=I₁−I21−I22 för att få sanna resistansdata för nätverk med flera grenar.

Säkerhets- och klämsystemdesign

De matchade trådlösa klämmorna kan identifiera DC-strömriktningen automatiskt.

Specifikationer för nyckelklämmor:

1, DC-testområde: 0 till ±600A

2、Måste vara i linje med korrekt strömriktning för korrekta data

3、 Inbyggd kalibreringsfunktion för att kompensera mätavvikelse

Driftsäkerhetspåminnelser:

1、Använd inte klämman utanför dess mätområde för att undvika hårdvaruskador

2、Installera klämmor enligt nuvarande riktningsmarkeringar för att stabilisera avläsningarna

3、Kör kalibrering regelbundet för att minska datafel

Steg-för-steg Handledning

Denna stationära testare följer standardarbetsflöden för fälttestning för scenarier med hög ström.

Steg 1: Systemförberedelser

Bekräfta att utrustningen är helt avstängd, jordningsinstallationen är klar och klämbatterierna är fulladdade. Bulkanskaffningskunder kan få fullständiga drifthandböcker tillsammans med leverans.

Steg 2: Kabelkonfiguration

I+ och I- ansluts till två ändar av testkretsen; V+ och V- ansluts till inre spänningssamplingspunkter. Placera alltid spänningssonder inuti strömslingan för att utesluta trådresistansstörningar.

Steg 3: Val av läge

Välj ett testläge: traditionellt demonteringsläge, klämdirektläge, enkel shuntläge eller dubbel shuntläge. Ställ sedan in utgångsström (50A–300A) och testlängd (Snabb / 10s / 30s / 60s / Kontinuerlig).

Steg 4: Mätprocess

Maskinen kör strömhöjning, stabilitetskontroll, realtidsströmavläsning, spänningsprovtagning, resistansberäkning och temperaturkompensation automatiskt utan manuell justering.

Steg 5: Resultatvisning

Skärmen visar totalström I₁, grenströmmar (I₂ / I21 / I22), resistansvärde i mikro-ohm, testtid och stabilitetsstatus.

Steg 6: Datahantering

Operatörer kan spara testloggar till lokalt minne, exportera poster via FAT32 USB-enheter, skriva ut rapporter med valfria utskriftsmoduler och se tillbaka på historiska testdata när som helst.

Applikationsscenarier

Denna Desktop 300A Intelligent Circuit Resistance Tester hanterar resistansdetekteringsuppgifter under komplex jordning och starka elektromagnetiska störningsförhållanden, allmänt antagen av köpare från dessa sektorer:

1、Stora transformatorstationer

2、 Kraftproduktionsanläggningar

3、Industriella ställverkssystem

4、Högspänningsöverföringsanläggningar

5、Jordande nätnät

Systemet fungerar tillförlitligt under:

1、 Stark elektromagnetisk störning

2、Parallell strömfördelning

3、、Begränsad frånkopplingsåtkomst

4、Kontinuerlig underhållsverksamhet

Typiska testanvändningar

1、Kontaktresistanstest för högspänningsbrytare

2、Felinspektion av transformatorstations jordningsnät

3、 Motståndsdetektering av samlingsskenans anslutningsskarvar

4、Rutinunderhåll för GIS/AIS kopplingsskåp

5、Fabrikskvalitetsinspektion för elektrisk utrustning för kraftverk

6、Marksystemanalys för transmissionsnät

7、Felsökning av industriella kraftdistributionssystem

Weshine fördelar

Vi byggde Desktop 300A Intelligent Circuit Resistance Tester med multi-mode mätarkitektur för att lösa knepiga parallellström och komplexa jordningsproblem i moderna kraftsystem. Testningen av den trådlösa klämman som inte demonteras minskar underhållsstopptiden och förbättrar platssäkerheten avsevärt, vilket gör att många elleverantörer tecknar långsiktiga leveransavtal med oss.

Flerkanaliga strömberäkningsalgoritmer i realtid säkerställer exakta resistansvärden även i parallelljordade miljöer. Den 300A stora strömutgången bryter snabbt ner oxidlager på åldrade kontaktytor, vilket ger mer tillförlitliga testresultat för slitna ledande fogar. Inbyggd intelligent termisk kontroll håller enheten stadig under långa högströmsbelastningar.

Användarvänlig industriell designfördelar för köpare:

1、Multi-mode intelligent drift

2、Visualiserad aktuell datavisning i realtid

3、Full uppsättning automatiska säkerhetsskyddsfunktioner

4、 Strukturerad datalagring och export

Kontakta vårt säljteam direkt för att få skräddarsydda offerter och kompletta tekniska parameterfiler för din projektupphandling.
