Digital isoleringstestare
  • Digital isoleringstestareDigital isoleringstestare
  • Digital isoleringstestareDigital isoleringstestare
  • Digital isoleringstestareDigital isoleringstestare
  • Digital isoleringstestareDigital isoleringstestare
  • Digital isoleringstestareDigital isoleringstestare
  • Digital isoleringstestareDigital isoleringstestare
  • Digital isoleringstestareDigital isoleringstestare
  • Digital isoleringstestareDigital isoleringstestare

Digital isoleringstestare

Weshine® uppfann den digitala isoleringstestaren med CE-certifikat, hög kvalitet och noggrannhet, uppfunnen och producerad enligt nationella standarder, komplett elektrisk testlösning tillgänglig. Kontakta oss för mer information om Digital Insulation Tester från Weshine!

Skicka förfrågan    PDF-nedladdning

Produktbeskrivning

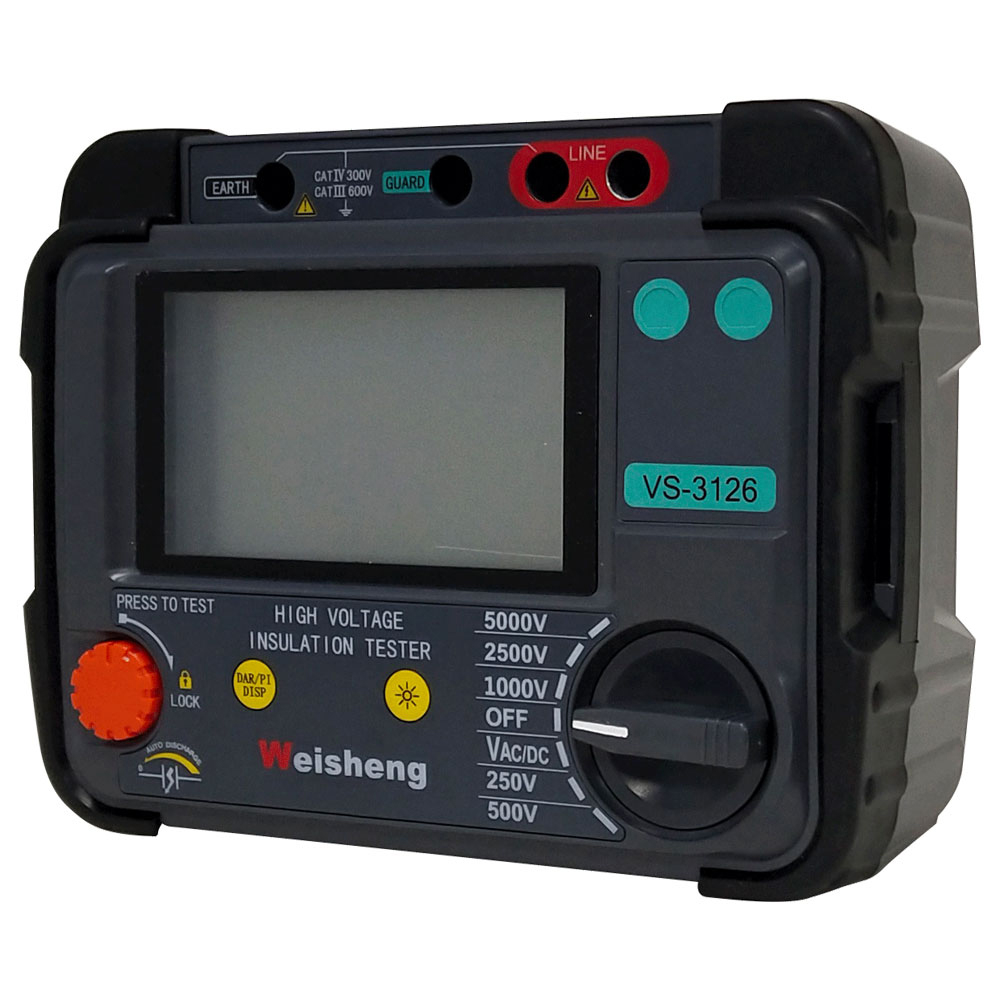

WeshineDigital isoleringstestaremed digital och analog ljusbågsdisplay, designad för testning av högspänningsisolationsresistans vid underhåll och service av kablar, roterande anläggningsmaskiner, transformatorer, ställverk och industriella applikationer.

DC-isolationstest utförs vid 250 V, 500 V, 1000 V, 2500 V, 5000 V. Mätområdet för isolationsresistans är 100 k Ω till 1000 G Ω. Automatisk urladdning för kapacitiva kretsar som testas tillhandahålls och avklingande spänning visas.

Skyddsterminalen kan användas för att minimera effekterna av ytläckage och därmed felaktiga mätningar vid utförande av isolationsmotståndstester.

För kapacitiva testobjekt kommer instrumentet automatiskt att ladda ur genom ett internt motstånd och indikera spänning över plintarna i intervallet 30 V till 600 V med högre spänningar indikerade med âHiâ. Denna funktion ger en indikation på avtagande spänning efter testning av reaktiva belastningar. När spänningsindikatorn försvinner är det säkert för användaren att koppla bort testkablarna.

WeshineDigital isoleringstestaredrivs av åtta 1,5 V IEC LR6 (AA) celler. Designsäkerhetsfunktioner inkluderar högspänningsvarningsindikator, extern spänningsdisplay efter IR-test, automatisk urladdning av reaktiva belastningar och testledningar



ANSÖKAN


Elektriska isoleringsmaterial försämras med tiden vilket leder till haverier och dyra reparationsräkningar. Isolationsresistanstestare applicerar en reglerad DC-spänning över isoleringen och mäter strömflödet genom den genom att tillämpa Ohms lag för att beräkna isolationsresistansen. Strömmen flyter eftersom inget isoleringsmaterial är perfekt.

Användning av IR-testare inkluderar:

â

  Installation av utrustning

  Rutin underhållning

  Problemlösningar



Isolationstestning med högspänningslikström påverkar isolationspolariseringen så att på varandra följande tester utan fullständig urladdning av enheten som testas kommer att ge olika resultat.

Man bör se till att alltid använda samma process och teknik för att ansluta till och testa en isolator för att kunna trendresultat. Det är viktigt att registrera temperatur på isoleringen samt IR-värden


EGENSKAPER OCH FÖRDELAR


  Kompakt, robust isoleringsresistanstestare

  Enkel användning och val av spänningsområde

  AC och DC voltmeter (30 V - 600 V)

  Användarinställbar IR-testtimer (standard 1 min), (max. 19 m 50 s)

  Mjuk bärväska för instrument och sladdar

  Snabbstart och fullständig användarguide

  Låsande HV-isolerade pluggar för extra säkerhet

  Luckor över terminalerna förhindrar oavsiktlig inträngning av smuts och andra föremål


SPECIFIKATIONER


Isoleringsområde

0,1 MΩ till 2 TΩ

Nominella testspänningar

250 V, 500 V, 1000 V, 2500 V, 5000 V

Terminalspänningsnoggrannhet



testspänning



â¥1000 V 0...5% av nominellt

testspänning

Isoleringsnoggrannhet

±5 % ±3 siffror

Kortslutning ström

5 mA ±0,5 mA

Voltmeter noggrannhet

±2%rdg±3dgt

Strömförsörjning

8 x LR6/AA batterier

Drifttemperaturområde och luftfuktighet



-20°C till 45°C

Fuktighet

80% RH

Lagringstemperatur och luftfuktighet



-20 °C till 60 °C

Säkerhetsskydd

Isolering Cat III 600 V

Notera

Servicefel med angivna miljögränser är dubbelt inneboende fel

EMC

Överensstämmer med IEC 61326-1:2013

Mått

177 mm x 226 mm x 100 mm

Vikt

1,9 kg (inklusive batteri)


VS-3121


VS-3121Digital isoleringstestarehar designats för elektriska och industriella testapplikationer, där driftspänningar överstiger 1000 V och högre isolationstestspänningar krävs.

Till skillnad från VS-3121A erbjuder VS-3121 fasta spänningar på 50 V, 100V, 250 V, 500 V, 1000 V och 2500 V.



Utrustning med driftspänningar över 1 kV kräverDigital isoleringstestares vid spänningar över 1 kV. I kärnan av högspänningstestning erbjuder våra 5/10/15 kV-enheter högsta kvalitetstestning tillsammans med högsta säkerhet, bekvämlighet och portabilitet.

För fullständig isoleringstestning av alla högkapital





VS-3127

VS-3127Digital isoleringstestareerbjuder möjligheten att utföra noggranna isolationsresistansmätningar upp till 15 kV testspänning med en maximal resistans på 30 TΩ. Motståndsmätningsnoggrannheten är ± 5 % från 1 MΩ till 3 TΩ!

För energi- och tjänsteföretag är VS-3127 en allsidig testare med sin flexibilitet och framtidssäkringsförmåga. Weshine VS-3127 är designad för att fungera var du än arbetar.

Max nominell utspänning når 7 växlar (250Vï¼500Vï¼1KVï¼2.5KVï¼5KVï¼10KVï¼15KV).

Max kortslutningsström 7mA

Isolationsresistanstest (IR), polarisationsindextestï¼PI), dielektriskt absorptionsförhållandetest (DAR). Ramptestläge (RAMP), testläge för filtrerat motstånd (FR). *Kapacitanstest (kap.).

Spänningsövervakningsfunktion, övervakar automatiskt den uppmätta spänningen




VARFÖR TESTA PÅ 15 KV?



5 kV till 15 kV tredubblar testströmmen - detta kan förhindra negativ testström i närvaro av högt brus.

15 kV specificeras för tillgångar på 35 000 V till 69 000 V baserat på NETA ATS 2007.

Motorer över 34 500 V bör testas vid 15 kV baserat på NETA ATS 2007.


SPECIFIKATIONER


Isoleringsområde

0,1 MΩ till 30 TΩ

Nominella testspänningar

250 V, 500 V, 1 kV, 2,5 kV, 5 kV, 10 kV, 15 kV

Terminalspänningsnoggrannhet



ï¼5%ï½10%ï¼±10V

Isoleringsnoggrannhet

1 MΩ till 3 TΩ, ±5 % ±3 siffror



ï¼3 TΩ, ±20 % ±3 siffror

Kortslutning ström

â¥7 mA ±0,5 mA

Ramptestläge

±2%rdg±3dgt

Strömförsörjning

Kliv upp till den förinställda spänningen genom att testa med 10 % stegstorlek av förinställd spänning

Drifttemperaturområde och luftfuktighet



-20°C till 50°C

Fuktighet

80% RH

Lagringstemperatur och luftfuktighet



-25 °C till 65 °C

Spänningstest

AC/DC:0Vï½1000V,

Noggrannhet: ±5%rdg±3V

Kapacitanstest

10nFï½25uF,

Noggrannhet: ±10%rdg±10nF

Aktuellt test

0,01nAï½7mA,

Noggrannhet: ±5%rdg±0,5nA

Säkerhetsskydd

Isolering Cat III 600 V

Notera

Servicefel med angivna miljögränser är dubbelt inneboende fel

EMC

Överensstämmer med IEC 61326-1:2013

Mått

280 mm x 260 mm x 160 mm

Vikt

4,9 kg (inklusive batteriet)




Urval


Weshine har 8 års erfarenhet specifikt för att hantera komplett utbud av elektrisk utrustning. I dagsläget har Weshine uppfunnit olikaDigital isoleringstestareför varje steg enligt formuläret:


BESTÄLLNINGSINFORMATION FÖRDigital isoleringstestareS

Katt. Nej.

Max testspänning

Max testområde

IR/PI/DAR

RAMP

FR

Keps.

VS-3121

2,5 kV

100 GΩ







VS-3121A

5,0 kV

20 TΩ







VS-3125

5,0 kV

10 TΩ



VS-3125A

5,0 kV

10 TΩ

VS-3126

10,0 kV

20 TΩ



VS-3126A

10,0 kV

20 TΩ

VS-3127

15,0 kV

30 TΩ





Baserat på Supply Chain-problem: Kontakta din föredragna auktoriserade Weshine-distributör för aktuella priser och ledtider.



Kvalitetscertifikat



Vi tror alltid att all framgång för vårt företag är direkt relaterad till kvaliteten på de produkter vi tillhandahåller.Digital isoleringstestareuppfylla de högsta kvalitetskraven specificerade i ISO9001, ISO14000:14001 riktlinjer och vårt strikta kvalitetskontrollsystem.
