Högströms kontaktresistanstestare med färgpekskärm

Som en professionell tillverkare i Kina vill Weshine ge dig högkvalitativ högströmskontaktresistanstestare med färgpekskärm, som är en uppgraderad intelligent motståndsmätare gjord för högspänningsenhetskontakttestning. Genom att injicera stor testström avlägsnas störningar från ytoxidationsskikt och instabila kontaktpunkter, så testare får pålitliga avläsningar för inspektion av utrustning före underhåll och fabrikskontroller. Bulkköpare kan matcha denna enhet med sina kompletta verktygssatser för elektriska tester för en enda upphandling.

Användare kan välja justerbar utström från 50A upp till 600A, matchande testkriterier och nominella parametrar för olika elektriska enheter. Högströmstestläget bedömer noggrant kontakttillståndet på strömbrytare, GIS-utrustning, frånskiljare, samlingsskenor och kabelskarvar, ett måste-verktyg för fabriksinspektionsteam och kraftteknikentreprenörer.

Denna  High Current Contact Resistance Tester med färgpekskärm använder en 7-tums industriell färgpekskärm med lättnavigerad manöverpanel. Personalen kan snabbt ställa in utström, testtid, systemspråk och kommunikationsparametrar på skärmen, se testvågformer i realtid och hantera lagrad data med minimal träning. Det minskar drifttiden på plats för ingenjörsteam som hanterar stora partier av utrustningsinspektionsarbete.

Utrustad med ett stort inbyggt uppladdningsbart litiumbatteri, stöder enheten helt portabel utomhustestning utan nätström. Efter 500A eller 600A kraftiga strömtester utlöser den en 10-sekunders automatisk kylningscykel för att skydda interna strömmoduler, förlänga livslängden och sänka de långsiktiga ersättningskostnaderna för köpare med frekventa fälttestningsuppgifter.

Den har flera dataöverföringslägen: trådlös Bluetooth-länk, RS232 trådbunden anslutning, export av USB-minnen och lokal lagring. Operatörer kan bläddra, spara, exportera eller radera testposter direkt på maskinen, vilket påskyndar sortering av testrapporter och hantering av utrustningstillgångar för anbudsprojekt för kraftverk och avdelningar för kvalitetskontroll i fabriken.

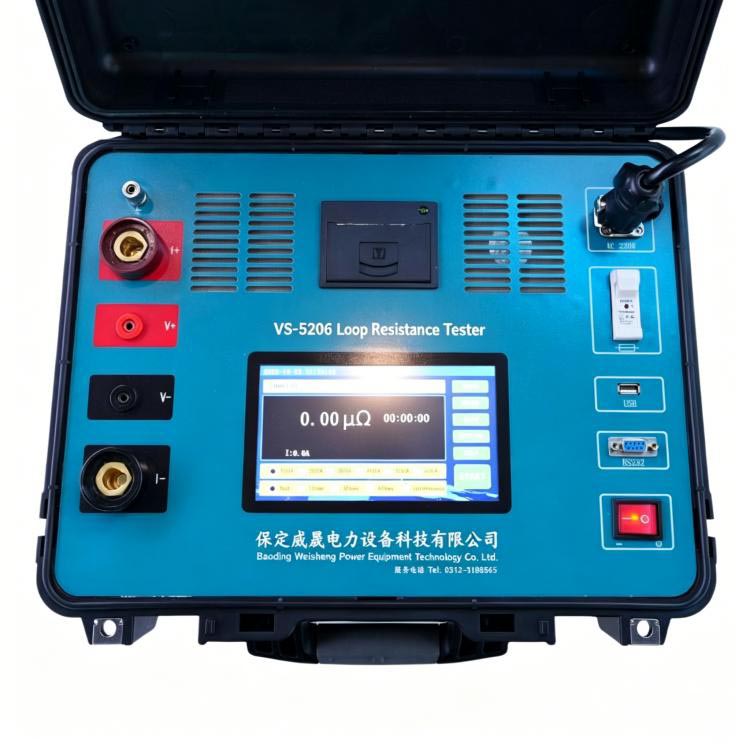

VS-5206 är byggd för att motstå tuffa arbetsplatser utomhus och kombinerar kraftfull högströmsutgång, exakt digital mätning, säkerhetsskydd i flera lager och ett hållbart hölje. Den levererar konsekventa tillförlitliga testresultat för dagligt underhåll av utrustning, idrifttagning av nya projekt och diagnos av elektriska fel, idealiskt för grossistbeställningar från distributörer av elektrisk utrustning och kraftteknikföretag.

Säkerhets- och klämsystemdesign

weshine electric integrerar trådlösa klämsensorer med likströmsriktningsigenkänningsteknik.

Specifikationer för nyckelklämmor:

1, DC-mätområde: 0 till ±600A

2、 Riktningskänslig installation (strömriktning framåt krävs)

3、 Kalibreringsstöd i systeminställningar

Säkerhetsregler säkerställer stabil drift:

1、Kläm överbelastning utanför räckvidden kan skada sensorn

2、Korrekt riktad installation förbättrar noggrannheten

3、Kalibreringsfunktion kompenserar för avvikelse

Drag

Max 600A DC testström

Kontaktresistansmätning med hög precision

Designad för effektbrytare och GIS-utrustning

Flera valbara utströmmar

Fyrtrådig Kelvin-mätteknik

7-tums pekskärm i färg

Inbyggt uppladdningsbart litiumbatteri

Intelligent automatisk mätning

Automatisk kylning efter 500A/600A testning

Bluetooth-kommunikation

RS232 kommunikationsgränssnitt

Export av USB-flashminne

Intern lagring av testposter

Stöd för kinesiska och engelska språk

Justerbara kommunikationsparametrar

Intelligent datahantering

Hög mätstabilitet

Kompakt bärbar design

Lämplig för fält- och laboratorietester

Flera skyddsfunktioner för säker drift

Produktguide

Hur  High Current Contact Resistance Tester med färgpekskärm fungerar

Denna testare injicerar en stabil hög likström i testobjektet genom dedikerade strömledningar samtidigt som den mäter spänningsfallet över kontakten med hjälp av separata avkänningsledningar. Med hjälp av Kelvin-mätprincipen med fyra terminaler eliminerar instrumentet ledningsresistans och beräknar mycket exakta kontaktresistansvärden.

Efter att den valda strömmen har stabiliserats utför testaren automatiskt mätning och stoppar utmatningen när den är klar. Vid drift vid 500A eller 600A aktiverar instrumentet automatiskt en kylcykel före nästa mätning för att bibehålla systemets tillförlitlighet.

Applikationsscenarier

Power Utilities

Rutinunderhåll av brytare, brytare, GIS-utrustning och transformatorstationer.

Transformatortillverkare

Fabriksgodkännandetestning och verifiering av elektrisk anslutning.

Elentreprenörer

Driftsättning och underhåll av mellan- och högspänningsanläggningar.

Industrianläggningar

Besiktning av starkströms elektriska skarvar och skensystem.

Testlaboratorier

Precisionsmätning med låg resistans och utrustningscertifiering.

Ansökningar

1、 Test av kretsbrytarens kontaktmotstånd

2, Slingmotståndsmätning

3、GIS-ställverkstestning

4、Test av brytare

5、 Test av resistans för samlingsskenor

6, Mätning av jordanslutning

7、 Inspektion av högströms elektrisk anslutning

8、Factory Acceptance Testing (FAT)

9、Förebyggande underhåll

10、Idrifttagning av kraftsystem

Weshine fördelar

Weshine Electric är specialiserat på elektrisk högspänningstestutrustning och intelligenta diagnostiska instrument. High Current Contact Resistance Tester with Color Touch Screen kombinerar högströmsutgång, precisions-Kelvin-mätteknik, intelligent pekskärmsdrift, avancerade kommunikationsgränssnitt och omfattande datahanteringsfunktioner. Weshines lösningar är designade för verktyg, tillverkare och underhållsproffs och levererar tillförlitlig kontaktresistanstestning som förbättrar utrustningens tillförlitlighet, minimerar stilleståndstiden och stödjer långsiktig tillgångshantering.
