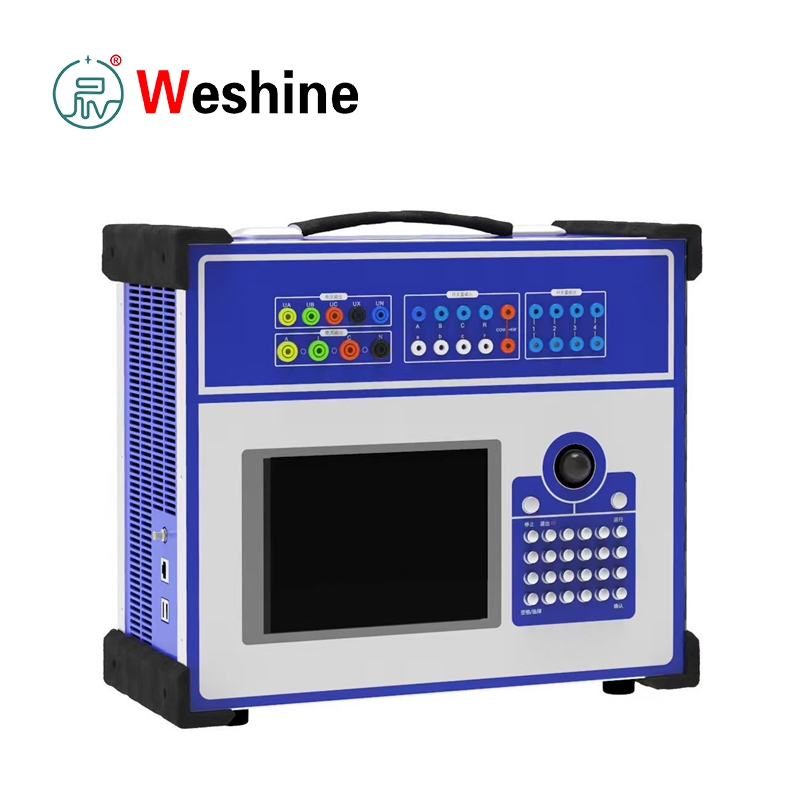

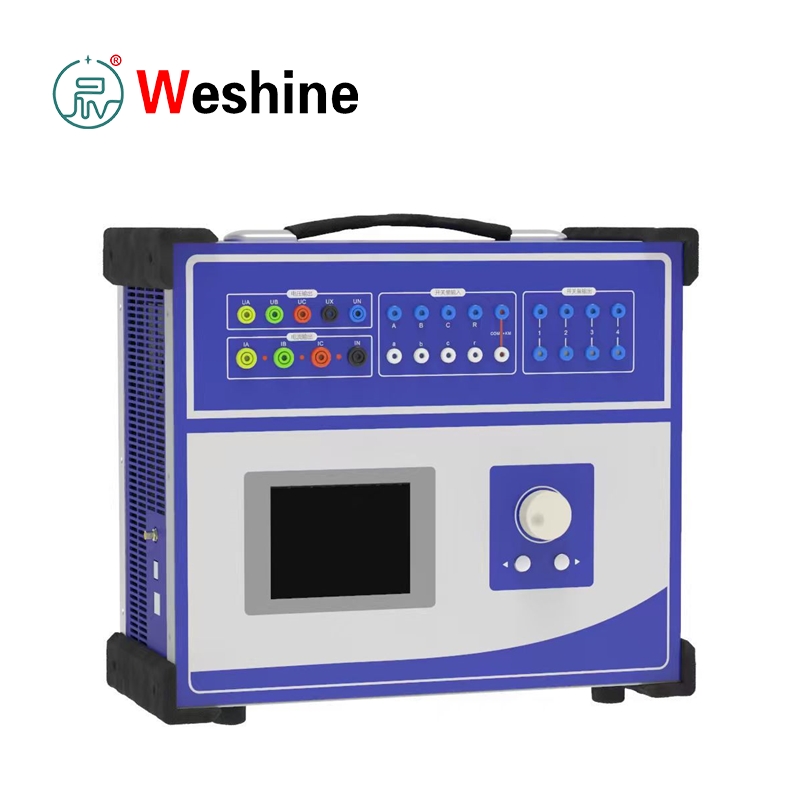

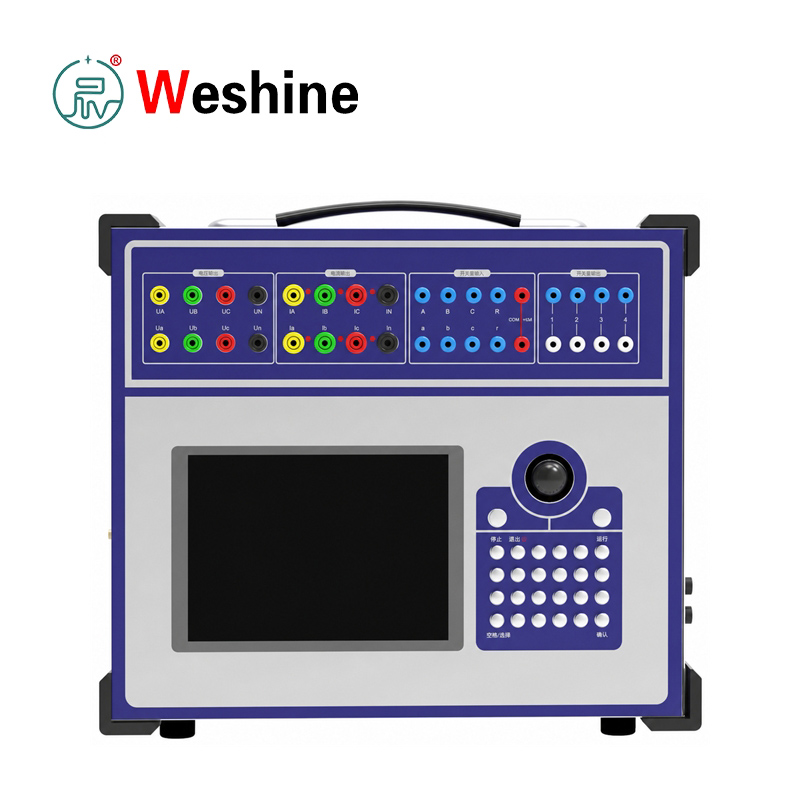

Trefasreläskyddstestare

Köp kvalitetstestutrustning för trefasreläskydd från Weishine, en professionell tillverkare i Kina, är konstruerad för att inspektera skyddsreläer, mikroprocessorskyddsenheter, sekundära kretsar, automationsutrustning och kompletta skyddssystem för elnät. Reläer måste reagera exakt under ledningsfel, onormal spänning, överström, återslutningsåtgärder, differentialskyddsutlösare och styrkretsrörelser, så regelbunden testning är nödvändig för säker, koordinerad drift av kraftsystemet.

Vad är trefasreläskyddstestare?

En trefasreläskyddstestare är en professionell testanordning utformad för att verifiera prestanda och funktionsegenskaper hos skyddsreläer, mikroprocessorbaserade skyddsenheter, sekundära kretsar, automationsutrustning och skyddssystem för kraftsystem.

Testaren genererar kontrollerbar sekundär ström, spänning, frekvens, fasvinkel, överton, likström och omkopplingssignaler för att simulera normala och onormala kraftsystemförhållanden. Genom att applicera dessa simulerade signaler på de testade skyddsanordningarna kan ingenjörer verifiera reläinställningar, upptagningsvärden, drifttid, triplogik och kontaktsvar.

Flerkanalig ström och spänningsutgång

Trefasreläskyddstestaren är utrustad med 4 spänningskanaler och 3 strömkanaler för omfattande reläskyddstestning. Spänningskanalerna stödjer fasspänning, linjespänning, nollsekvensspänning, spänningsobalans, spänningsbortfall, frekvensförskjutning och synkronismtest.

De tre strömkanalerna kan arbeta oberoende av varandra för individuell fasströmstestning eller anslutas parallellt för att ge upp till 120A korttidsströmutgång. Den stöder testning av överströmsreläer, jordfelsreläer, inverttidsskydd, differentialskydd, avståndsskydd, återstängningslogik, underspänningsskydd och frekvensreläer.

Industriell datorstyrning och fältdrift

Byggd på en industriell datorplattform, integrerar testaren en inbyggd bildskärm och lokal manöverpanel för fristående fälttester utan en extern dator. Testparametrar och resultat kan ses direkt på skärmen, vilket gör den lämplig för idrifttagning och underhåll på plats.

Utrustningen kan också anslutas till en PC med kompatibel programvara för att stödja avancerade testfunktioner, datahantering och automatisk generering av testrapporter.

Flexibel ström, spänning och DC-utgång

Testaren tillhandahåller ett brett utbud av utgångsmöjligheter, inklusive:

AC strömutgång:0~40A per kanal, upp till 120A korttidsutgång med tre parallella kanaler

AC spänningsutgång:0~120V fasspänning och 0~240V linjespänning

DC-utgång:DC-ström, DC-spänning och justerbar DC-hjälpströmförsörjning

Dessa funktioner stödjer DC-relätestning och gör att skyddsanordningar och sekundära kretsar kan strömförsörjas under driftsättning på fältet.

Frekvens, harmonisk och timingmätning

Testaren integrerar variabel frekvens och övertonssignalutgång för att simulera olika driftförhållanden för kraftsystemet, inklusive frekvensvariationer och övertonsmiljöer med flera ordning. Detta gör det möjligt för tekniker att utvärdera reläprestanda under olika sekundära signalförhållanden snarare än endast under standardeffektfrekvens.

De inbyggda switchingångs- och utgångsmodulerna stödjer utlösningskontaktdetektering, reläkontaktövervakning, strömbrytarsimulering, startsignalverifiering och åtgärdstidsmätning. Tidsintervallet når 0,1ms till 9999s, vilket möjliggör noggrann mätning av relädrifttid, utlösningsfördröjning, återinkopplingsintervall och skyddslogiksvar.

Användningsområde och säkerhetsskydd

Trefasreläskyddstestaren är lämplig för att testa elektromagnetiska reläer, statiska reläer, digitala skyddsanordningar, mikroprocessorreläer, återförslutningsanordningar och transformator-, linje-, motor- och generatorskyddssystem.

Det används ofta i transformatorstationer, kraftverk, fabriksdistributionsrum, järnvägsnätverk och professionella relälaboratorier.

Flera skyddsfunktioner är integrerade, inklusive utgångsöverbelastningsskydd, självdiagnos av fel, utgångsspärr och mjukstartseffektdesign. Dessa funktioner hjälper till att skydda både testaren och ansluten utrustning under fältdrift. Utrustningen bör användas av utbildade tekniker som är bekanta med sekundärkretssäkerhet, standardinkopplingsprocedurer och arbetsflöden för relätestning.

Utrustningen överensstämmer medGB/T 7261-2008ochDL/T 624-2010. Operatörer måste följa lokala relätestningskoder, regler för idrifttagning av kraftverk och säkerhetsstandarder på plats under användning.

Produktens driftguide

Trefasreläskyddstestaren genererar kontrollerbar sekundärström, spänning, frekvens, fasvinkel, övertons-, DC- och switchsignaler för att simulera normala och felaktiga nätförhållanden, och matar sedan signaler till den testade skyddsanordningen. Den övervakar kontaktåtgärder, tripputgångar, retursignaler och logisk återkoppling, registrerar automatiskt åtgärdstid och driftsinställningsvärden.

Innan du testar, bekräfta relämodell, märkström, sekundär märkspänning, DC-effektbehov, utlösningskontakttyp och förinställda skyddsparametrar. Kontrollera skyddsanordningens kopplingsscheman, isolera testkretsarna enligt säkerhetsreglerna, koppla sedan strömutgångar, spänningsutgångar, switch I/O-portar och DC-hjälpströmanslutningar ordentligt.

Teststeg för överströmsrelä:Ställ in utström, fasvinkel, frekvens och testlängd. Öka strömmen gradvis enligt standardtestprocedurer, registrera upptagningsvärde, bortfallsvärde och drifttid. För trefas högströmstestning, parallella tre strömkanaler för att nå maximal korttidsutgång på 120A.

Spänningsreläteststeg:Anslut spänningskanaler och konfigurera fas- eller linjespänning efter behov. Enheten simulerar underspänning, överspänning, nollsekvensspänning, spänningsobalans och fasförskjutning; frekvensväxlingsfunktionen betjänar belastningsbortfall under frekvens och kalibrering av frekvensrelä.

Avstånds-, riktnings-, differential- och återslutningsskyddstestning: Justera spänning, ström, fasvinkel och brytarkontakter enligt skyddslogikscheman. Utrustningen spårar reläkontaktens rörelse och mäter utlösningstid; switchutgångsportar simulerar brytarens hjälpkontakter eller externa logiska signaler vid behov.

DC-relä- och hjälpkretstestning:Använd DC-spänning/strömutgång inom nominella intervall. När likström på plats inte är tillgänglig eller isolerad testström krävs, aktivera den inbyggda justerbara likströmsförsörjningen.

Efter att ha avslutat alla tester, jämför uppmätta åtgärdsvärden och tidsdata med förinställda skyddsinställningar. Arkivera testprotokoll efter interna underhålls- och idrifttagningsföreskrifter.

Kärnfunktioner

1．Standard 4-fas spänning och 3-fas oberoende strömutgångskanaler

2．Enkanals växelströmsutgång upp till 40A

3．Tre parallella strömkanaler stöder korttidsutmatning på maximalt 120A

4．AC fasspänningsutgångsområde: 0~120V

5. AC-nätspänningsutgångsområde: 0~240V

6．Inbyggd DC-strömutgång för alla reläskyddstestscenarier

7. Inbyggd DC-spänningsutgång för simulering av sekundärkretstillstånd

8．Oberoende justerbar DC-hjälpströmförsörjningsutgång

9．Reläets tidsintervall: 0,1ms ~ 9999s

10．Byt ingångskanaler för övervakning av reläkontaktstatus i realtid

11．Byt utgångskanaler för att simulera strömbrytare och externa kontaktsignaler

12. Harmonisk signalutgång för att testa skyddsanordningarnas harmoniska svarsegenskaper

13．Variabel frekvenssignalutgång för frekvensreläinspektion

14．Inbyggd skärm för att tydligt visa alla testparametrar och resultat

15．Industriell datorstyrning möjliggör helt offline-oberoende drift

16．Reserverad USB-port för dataläsning och stöd för mjukvarukoppling

17．Automatisk utgångsspärr under onormalt arbetsläge för att förhindra skador på utrustningen

18．Integrerad felsjälvkontroll och flerlagers hårdvaruskyddsfunktioner

19．Kompatibel med kalibrering av mikroprocessorskydd, statiska reläer och elektromagnetiska reläer

20. Allt-i-ett-verktyg för fältdrift, dagligt underhåll och laboratorietester

Applikationsscenarier

1. Drift- och underhållsteam för elnät

Utför idrifttagning för nya transformatorstationer, periodisk skyddskalibrering, sekundär kretsinspektion, test av utlösningskretsar och underhåll av fullständigt skyddsschema.

2. Transformatortillverkare

Genomför fabriksinspektion av skyddsskåp, differentialreläverifiering, kontroll av temperaturskyddsgränssnitt och fabriksgodkännandetester för skyddspaneler.

3. Kraftverk

Komplett kalibrering av generatorskydd, huvudtransformatorskydd, motorskydd, hjälpkraftsystem och ställverksskydd vid idrifttagning av enheten och underhåll av avbrott.

4. Järnvägsindustrin

Transformatorstationer och distributionsnät för järnväg är utrustade med reläskyddsanordningar. Utrustningen hanterar rutinmässigt reläunderhåll, verifiering av matarskydd och granskning av kretsbrytarens utlösningslogik.

5. Stora industriföretag

Stål-, gruv-, petrokemiska och tillverkningsanläggningar använder det för regelbundet underhåll av medelspänningsreläer, testning av motorskydd och inspektion av skyddskretsar för transformatorstationer.

6. Universitet och yrkesutbildningsinstitutioner

Använd maskinen för att lära ut reläskyddsteorier, sekundära injektionstestoperationer, simulering av feltillstånd och praktisk träning för skyddskoordinering.

7. Tredjeparts testlaboratorier

Komplett reläkalibrering, verifiering av skyddsutrustningens prestanda, inspektion av inkommande mottagning och tillhandahållande av extern driftsättningsservice.

8. Kabelunderhållspersonal

Efter kabelbyte eller reparation, verifiera matarskydd, jordfelsskydd, återförslutningslogik och matchade sekundära styrkretsar.

Tillgängliga testartiklar

1． Övergripande prestandainspektion av mikroprocessorbaserade skyddsanordningar

2．Kalibrering och verifiering av elektromagnetiska reläer

3. Prestandatest av statiska reläer

4．Pickup-värde och tidsgränstestning för överströmsreläer

5．Fullständig inspektion av jordfelsreläer

6．Kalibrering av underspännings- och överspänningsskyddsreläer

7. Prestandatest av frekvensreläer

8. Funktionssimuleringstest för riktningsskydd

9．Fullständig kalibrering av differentialskydd

10. Simulering av arbetsvillkor för avståndsskydd

11．Funktionell inspektion av automatiska återstängningsanordningar

12. Verifiering av kretsbrytarens utlösningskrets

13．Fullständig driftsättning av sekundärkretsen på plats

14. Fabrikens acceptanstest för skyddspaneler

15. Exakt mätning av reläets verkanstid

Praktiskt applikationsfall

Branschområde: Uppgradering och driftsättning av mellanspänningsstationer

Projektutmaning: Ett byggteam tog ansvar för ett renoveringsprojekt av transformatorstation. Dess interna skyddspaneler innehöll överström, jordfel, underspänning, återstängning och brytarutlösningslogik. Projektet krävde en enda maskin som kunde mata ut trefasström, fyrfasspänning och stödja kontaktsimulering och högprecisionstid. Det är här Three-Phase Relay Protection Tester levererar allt-i-ett-testning.

Komplett testflöde: Tekniker kopplade enheten till reläströmingångsterminaler, spänningsingångar, utlösningskontakter och externa logiska kretsar. De testade först växelströmsupptagning och bortfallsvärden, och registrerade sedan skyddsåtgärdstid under simulerad felström. Spänningskanaler simulerade underspännings- och spänningsåtervinningstillstånd; brytarutgång simulerad brytare hjälpkontakt tillstånd ändras, medan brytaringång fångat trip- och retursignaler synkront.

Projektresultat: Alla reläinställningsvärden matchade idrifttagningsdesignschemat. Restid och åtgärdsdata sparades i drift- och underhållsdokument. Alla ledningar och inställningsavvikelser korrigerades innan skyddspaneler officiellt togs i drift.

Applikationsfördelar: Standardiserade sekundära simuleringssignaler genereras av en enda maskin, med spårbara tidsdata för arkivering. Inga separata strömkällor, spänningskällor, timers eller kontaktsimulatorer behövs, vilket drastiskt minskar mängden verktyg på plats. Minska den totala anskaffningskostnaden för ingenjörsföretag.

FAQ

1、Vad används den trefasiga reläskyddstestaren till?

Den används för sekundär injektionstestning av skyddsreläer, mikroprocessorskyddsanordningar, utlösningskretsar, återförslutningsanordningar och skyddspaneler.

2、Hur många spännings- och strömutgångar ger VS-JB900?

Den ger standard 4-fas spänning och 3-fas strömutgång.

3、Vad är den maximala växelströmseffekten?

Varje fas kan mata ut 0 till 40 A RMS. När tre strömkanaler är parallellkopplade kan utgången nå 0 till 120 A RMS för kortvarig testning.

4、Vad är AC-spänningens utgående område?

Fasspänningsutgångsområdet är 0 till 120 V RMS, och linjespänningsutgångsområdet är 0 till 240 V RMS.

5、Kan testaren mäta reläets verkanstid?

Ja. Tidsmätområdet är 0,1 ms till 9999 s, med en noggrannhet på 0,1 ms.

6、Stöder den trefasiga reläskyddstestaren DC-utgång?

Ja. Den stöder likströmsutgång, likspänningsutgång och en oberoende likströmsutgång för relä- och sekundärkretstestning.

7、 Vilka typer av reläer kan testas?

Testaren kan användas för överström, jordfel, spänning, frekvens, differential, avstånd, riktning, återstängning och andra skyddsanordningar.

8、Vilka standarder är tillämpliga?

Referensstandarder för denna typ av reläskyddstestare inkluderar GB/T 7261-2008 och DL/T 624-2010. Användare bör också följa lokala testprocedurer för reläskydd.

Företagens styrkor – Weshine Electric

Som en professionell tillverkare stödjer vi OEM & bulkgrossist. Weshine Electric utvecklar och levererar effekttestinstrument för elnätsoperatörer, transformatorstationer, elentreprenörer, testlabb, järnvägskraftsavdelningar och alla typer av industriella användare. För testscenarier för reläskydd fokuserar vi på stabil sekundär signalutgång, bekväm fältdrift och standardiserade testarbetsflöden, tillsammans med pålitlig teknisk support efter försäljning.

Vi erbjuder kunderna vägledning för val av utrustning, praktisk driftutbildning för olika relätester, planering av sekundära kretstestscheman och skräddarsydda testlösningar för speciella inspektionskrav. Varje enhet genomgår en fullständig kvalitetsinspektion från fabriken, med handledningar för drift och global eftermarknadsservice tillgänglig. Med många års erfarenhet som stöder kraftteknik, levererar vi kompletta lösningar för relätestning för att hjälpa kunder att öka relädriftsättnings- och inspektionseffektiviteten och säkerställa stabil drift av hela kraftskyddssystemet. Snabb global leverans, flexibla betalningsvillkor för bulkköpare.
