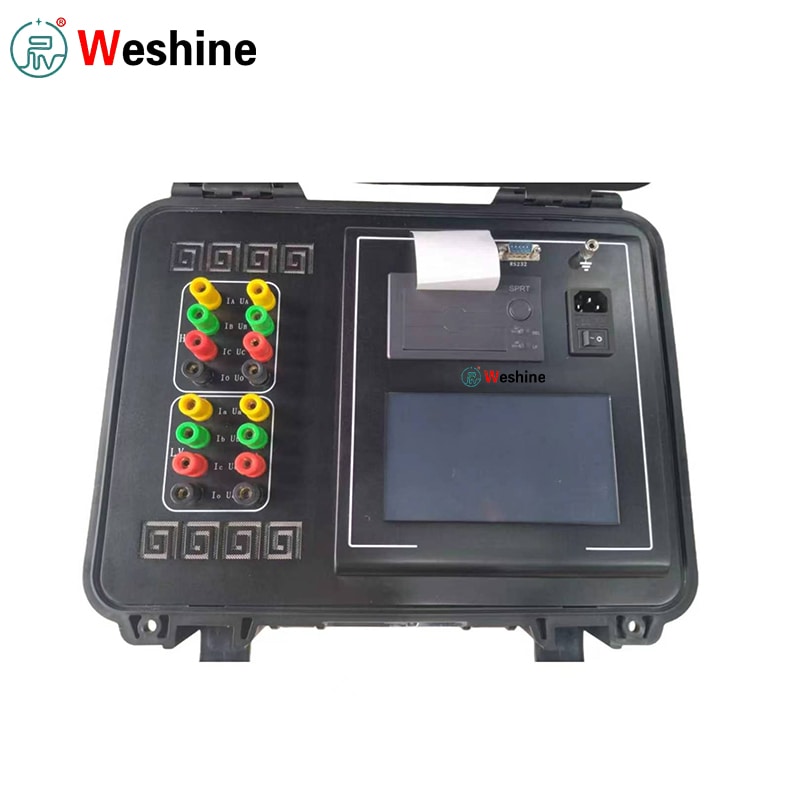

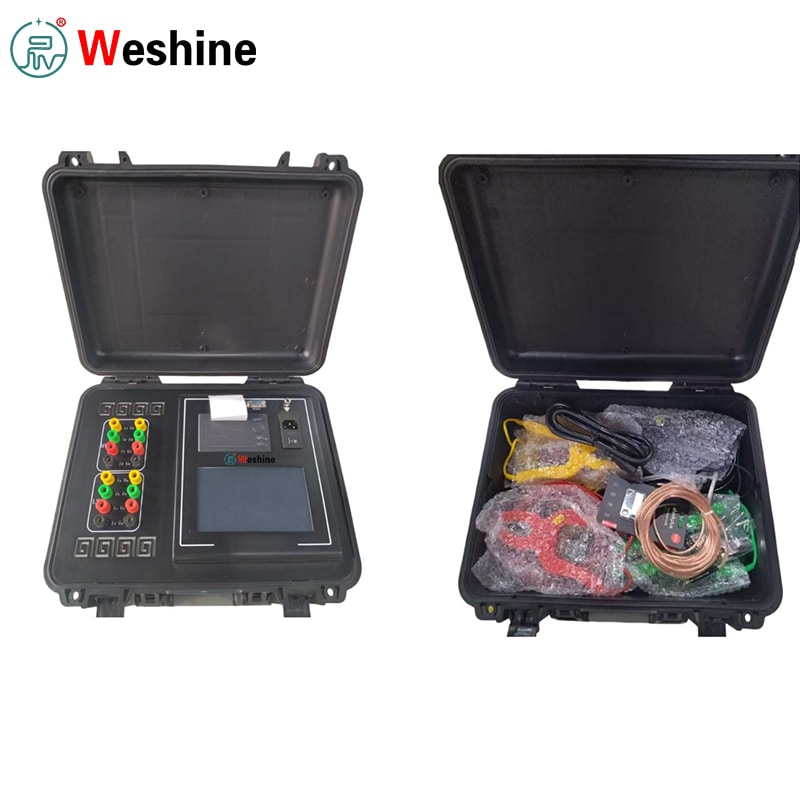

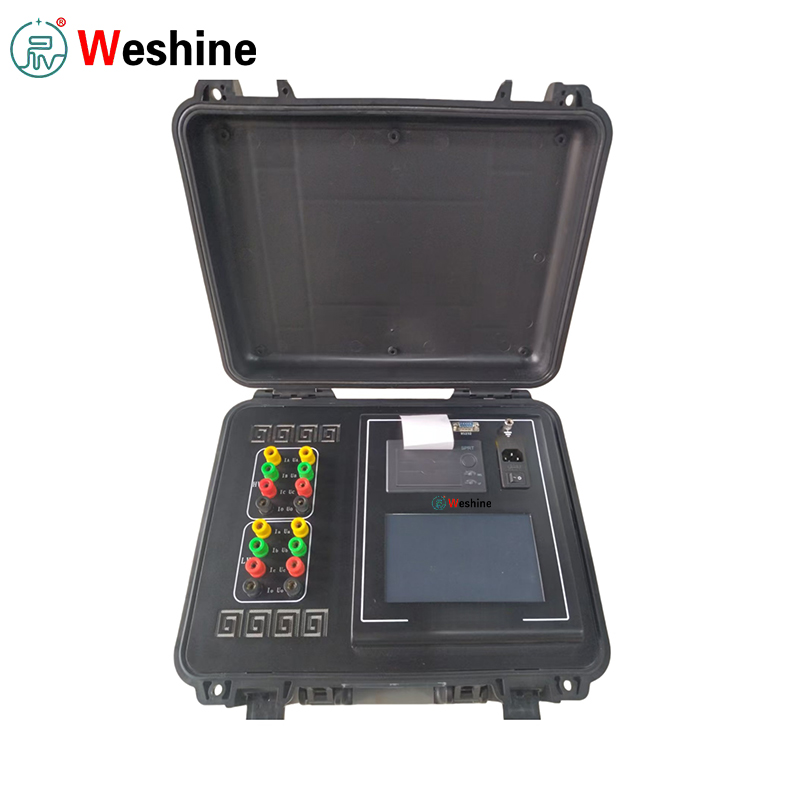

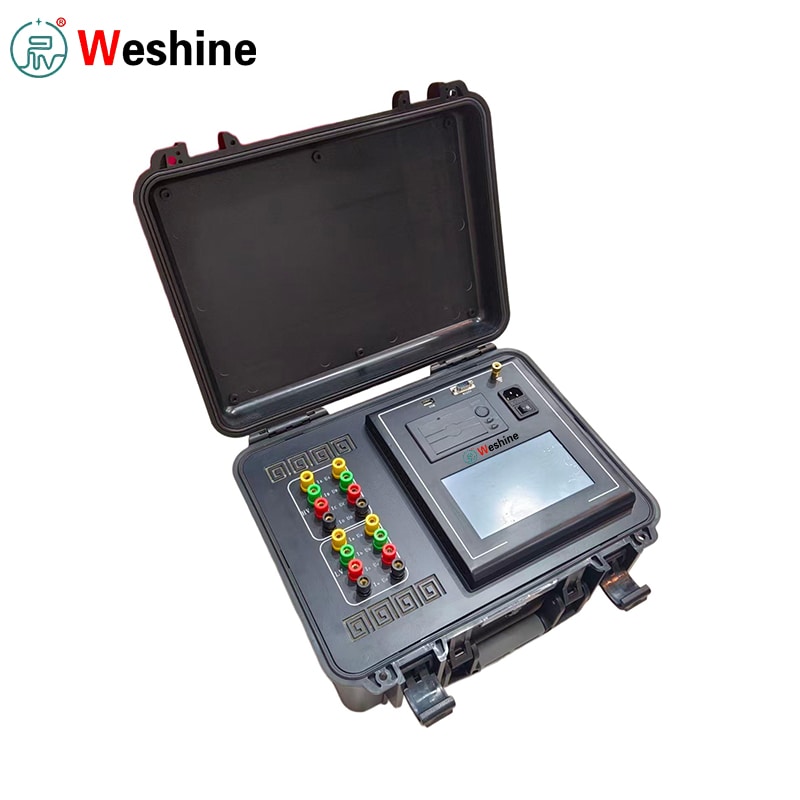

Transformator DC-motstånd och varvförhållande 2 i 1 testare

Weshine, en professionell tillverkare från Kina, tillhandahåller högkvalitativ DC-motstånds- och vridningsförhållande 2-i-1-testare för transformatorer, som utför två kärnverifieringsprocedurer för krafttransformatorer: lindningslikströmsresistanstest och varvförhållandetest.

● DC-resistanskontroller:dåliga kontaktpunkter, inre lindningsdefekter, fel på lindningskopplaren, lösa anslutningar och obalanserat fas-till-fas-motstånd.

● Test av varvförhållande:validerar om det faktiska transformatorförhållandet, uttagspositionen och vektorgruppen matchar namnskylten och designspecifikationerna.

Den integrerar båda kritiska testfunktionerna i ett enda instrument. Fältpersonal behöver inte längre transportera två separata testare. När högspännings- och lågspänningstestkablarna väl är anslutna kan flera testobjekt slutföras utan upprepade ledningsbyten.

DC-resistansmätning

För DC-resistansmätning möjliggör enheten trefas simultan testning tillsammans med automatisk magnetisering.

● För stjärnkonfigurerade lindningar med neutralpunkt kan fasresistanserna A0, B0 och C0 registreras samtidigt för att förkorta de totala testcyklerna.

● När du testar trefasiga fembenstransformatorer med interna deltaanslutningar, ökar det inbyggda automatiska magnetiseringsläget ytterligare testeffektiviteten på lågspänningssidor.

Testresultat och skydd

Testresultat för högspännings-, mellanspännings- och lågspänningslindningar kan visas och skrivas ut direkt på plats.

● Beräknar automatiskt trefasresistansobalans.

● Matar ut resistansavläsningar omvandlade till nominell temperatur.

● Ger kompletta, revisionsklara transformatortestposter.

● Omfattande back-EMF-skydd skyddar operatörer under DC-motståndsurladdning och testledningshantering.

Mätning av varvtal

Vid mätning av varvförhållande stöder Transformer DC Resistance and Turns Ratio 2 in 1 Tester både enfas och automatisk trefaslindningstester.

● Operatörer väljer motsvarande transformatoranslutningsgrupp.

● Mäter kvotvärde, kvotfel och anslutningsgruppparametrar över AB-, BC- och CA-faser.

● Enfas mätning av varvförhållande kan slutföras på cirka 15 sekunder enligt dokumentationen i den officiella manualen.

Drift & Datahantering

Användarinteraktion körs på en 7-tums pekskärm i färg med tvåspråkiga kinesiska-engelska uppmaningar på skärmen.

● Testrapporter kan genereras direkt via den inbyggda mikroskrivaren.

● Alla datauppsättningar kan sparas på USB-minnen och organiseras efter testdatum och transformatorns serienummer.

● Alternativ för hårdvarukommunikation täcker isolerade RS232-, Bluetooth- och interna RS485-bussgränssnitt.

Tekniska parametrar

Produktguide

Innan du använder transformatorns DC-motstånd och varvförhållande 2 i 1-testare, kontrollera att måltransformatorn är helt strömlös, säkert urladdad och ordentligt jordad. Anslut alltid instrumentets skyddsjordterminal innan du sätter på några testklämmor.

För testning av DC-resistans, fäst högspännings- och lågspänningsströmpotentialklämmor på motsvarande transformatorbussningar. För tvålindade transformatorer, ledningsanslutningar A, B, C, O och a, b, c, o följande kopplingsscheman. För enfastransformatorer ansluter du relevanta terminaler på hög och låg sida enligt diagrammet. Slå på testaren med AC 220 V matning. Navigera genom pekskärmsmenyer för att mata in transformator-ID, lindningsmaterial, testläge, strömområde, lindningsparametrar och temperaturomvandlingsinställningar, och starta sedan DC-resistans eller varvförhållandemätning.

När du kör varvförhållandetester, välj korrekt anslutningsgrupp och lindningskopplarinformation för att säkerställa korrekta utgångar för förhållande, fel och vektorgrupp. Om anslutning med omvänd polaritet, kortslutning eller ledningsfel upptäcks, avbryt testningen omedelbart och inspektera alla testkablar innan arbetet återupptas. När testet är klart, granska avläsningarna på skärmen. Skriv ut papperskopior vid behov, lagra poster internt eller exportera datauppsättningar till USB-flashenhet för senare rapportsammanställning.

Drag

1、Stöder transformatorns DC-resistans och varvförhållandetestning i ett instrument.

2、 Mäter trefas DC-resistans samtidigt.

3、Mäter transformatorförhållande, förhållandefel och vektorgrupp.

4、 Ger automatisk magnetisering för DC-resistanstestning.

5、Tillhandahåller automatisk exciteringsmetod för internt deltaanslutna trefasiga fembenstransformatorer.

6、 Beräknar automatiskt trefasresistansobalans.

7、Visar och skriver ut testdata för högspänning, mellanspänning och lågspänning.

8、 Beräknar resistansvärden omvandlade till nominell temperatur.

9、Stöder mätning av enfas och trefas transformatorförhållande.

10、 Upptäcker högspännings- och lågspänningsomvänd anslutning under utväxlingstestning.

11、Detekterar transformatorkortslutning och kortslutningsförhållanden mellan svängar under utväxlingstestning.

12、Inkluderar omfattande EMF-skydd på baksidan.

13、 Ger 7-tums färgpekskärmsfunktion.

14、Inkluderar inbyggd mikroskrivare för fälttestrapporter.

15、Stöder USB-lagring för extern datasäkerhetskopiering.

16、 Ger isolerad RS232-kommunikation och Bluetooth-kommunikation.

17、Inkluderar kinesiska och engelska menyuppmaningar.

Applikationsscenarier

Transformatorns likströmsmotstånd och varvförhållande 2 i 1-testare betjänar transformatortillverkare för validering av likströmsresistans, fasobalans, varvförhållande och vektorgrupp före leverans. En enda enhet uppfyller två obligatoriska fabrikstestkrav och förenklar utrustningsförberedelser och testdokumentationsarbetsflöden för produktionsteam.

För elbolag och operatörer av transformatorstationer gäller denna diagnostiska testare installation av ny enhet, överlåtelseacceptans, planerat underhåll och felsökning. Data för lindningsmotstånd avslöjar potentiellt slitage på lindningskopplaren och onormal fasresistansavvikelse; Resultaten av vridningsförhållandet verifierar gängpositionen och anslutningsgruppens korrekthet.

Inom transformatorreparationsverkstäder litar tekniker på denna testare för att bedöma lindningsstatus efter återlindning, torkbehandling eller översyn av lindningskopplaren. Datauppsättningar med motstånd och varvtal före reparation och efter reparation kan jämföras för att verifiera att transformatorer återgår till acceptabelt driftstillstånd.

För idrifttagningsbesättningar på fältet minskar allt-i-ett-designen mängden testutrustning som transporteras till anläggningarna. Inbyggd utskrift, USB-arkivering och transformator-ID-baserad datasortering genererar välstrukturerade register för projektacceptansdokument och slutkundsleveranser.

Ansökningar

Transformator DC Resistance & Turns Ratio 2-i-1 TTR-testare används i stor utsträckning av transformator-OEM:er, kraftverksoperatörer, underhållsbesättningar för transformatorstationer, elinstallatörer, transformatorreparationsverkstäder, industriella kraftavdelningar och leverantörer av högspänningstesttjänster.

Typiska testpersoner inkluderar krafttransformatorer, distributionstransformatorer, enfas- och trefastransformatorer, tvålindade och trelindade transformatorer, stjärnkopplade lindningar, deltakopplade lindningar, lindningskopplade transformatorer på last, ömsesidiga instrumentspoler, generatorer, elmotorer med lågt motstånd och annan låglindad utrustning.

Vanliga industrisökalias för utländska SEO & B2B-försörjning: transformatordiagnostiktestare, DC-lindningsresistanstestare, transformatorvarvförhållandetestare, transformator-TTR-testare, transformatorförhållande och lindningsresistanstestare, transformatorvektorgrupptestare, transformatorunderhållstestinstrument.

Kundcase

En entreprenör för transformatorunderhåll behövde testning av distributionstransformatorer med högre effektivitet under fönster med strömavbrott i transformatorstationen. Tidigare körde deras fältpersonal en separat DC-resistanstestare och svängförhållandetestare, vilket ledde till frekventa upprepade ledningsbyten och osammanhängande journalföring för varje transformatorenhet.

Genom att distribuera Transformator DC Resistance and Turns Ratio 2 in 1 Tester allt-i-ett-testare, kan både lindnings-DC resistans och varvförhållande och vektor-grupptest utföras med ett instrument. Efter korrekt jordning och ledningsinstallation fångar tekniker in trefaslindningsresistansavläsningar, utvärderar fasbalansen och fortsätter sedan till kontroller av varvförhållande och vektorgrupp utan att dra om testkablar.

Under en underhållstilldelning flaggade DC-motståndsutgången onormal fasavvikelse under ett specifikt uttagsläge. Teamet använde sedan den integrerade TTR-funktionen för att korskontrollera lindningsinställning och anslutningsgrupp, och lokaliserade grundorsaken till defekt lindningskopplarkontakt. Utskrivna papperskopior och USB-sparade digitala register bifogades direkt till officiella underhållsrapporter.

Genom att använda denna kombinerade testare minskade arbetstimmar vid installation på plats, förbättrade korstestdatakonsistens och jämnade ut övergripande arbetsflöden för transformatorinspektioner för fältservicetekniker.

FAQ

F1: Vad används denna testare till?

A1: Den utför likströmsresistansmätning av transformatorlindning tillsammans med transformatorvarvförhållande och vektorgruppsverifiering.

F2: Kan den här testaren testa trefasresistans samtidigt?

A2: Ja. Den stöder samtidig trefasig DC-resistanstestning och erbjuder 10 A, 5 A och 1 A valbara strömområden.

F3: Vad är den maximala DC-resistanstestströmmen?

A3: För enskild-fas DC-resistanstestning når maximal testström 20 A.

F4: Vilken noggrannhet är DC-resistansmätningen?

A4: Officiell handbok specificerar klass 0,2 mätnoggrannhet med 0,1 μΩ avläsningsupplösning.

F5: Vad är mätområdet för transformatorförhållandet?

A5: Mätområdet för varvtal omfattar 1 upp till 10 000.

F6: Kan den mäta transformatorvektorgrupp?

A6: Ja. Den identifierar transformatoranslutningsgrupper och stöder vanliga konfigurationer inklusive YY, YD, DD och DY som anges i användardokumentationen.

F7: Hur snabbt är förhållandetestet?

S7: Enligt produktmanualen kan enfas-svängningsförhållandet slutföras inom ungefär 15 sekunder.

F8: Stöder den datautskrift och export?

A8: Ja. Denna testare kommer med inbäddad mikroskrivare och USB-lagring för extern arkivering av testresultat.

F9: Vilka kommunikationsgränssnitt ingår?

S9: Hårdvarugränssnitt innehåller isolerad RS232, Bluetooth och intern RS485-busskommunikation.

F10: Vilka säkerhetsskydd ingår?

A10: Skyddsmekanismer inkluderar back-EMF-skydd för DC-resistanstestning, hög-lågspänningsdetektering av omvänd anslutning, plus kortslutnings- och inter-turn-felalarm under mätning av förhållandet.

Weshine fördelar

Weshine Electric levererar professionella transformatortestinstrument och elektrisk diagnostisk utrustning till kraftverk, transformatortillverkare, transformatorstationer, fältentreprenörer, reparationsverkstäder och industriunderhållsteam.

För denna Tester Transformator DC Resistance & Turns Ratio 2-i-1 TTR-testare, stödjer Weshine globala kunder med konsultation om modellval, praktisk vägledning för testmetoder, teknisk parameterbekräftelse, projektfärdig dokumentation och komplett eftermarknadsservice.

Transformatortestning kräver felfri kabeldragning, stabil insamling av låg resistans, noggrann utväxlingsvalidering och strikt riskkontroll efter DC-resistansmätning. Denna testare konsoliderar två oumbärliga arbetsflöden för transformatorinspektion i en maskinvaruenhet, utrustad med pekskärmsdrift, automatisk beräkning, utskrift på plats, datalagring i flera lägen och diversifierade kommunikationsmöjligheter.
