Transformatorförhållandetest

Weshine® uppfann Turns Ratio Tester för att testa Transformator Ratio Test med CE-certifikat, hög kvalitet och noggrannhet, Uppfunnen och producerad enligt nationella standarder, komplett elektrisk testlösning tillgänglig. Kontakta oss för mer information om Turns Ratio Tester för att testa Transformer Ratio Test från Weshine!

Skicka förfrågan PDF-nedladdning

Produktbeskrivning

Weshine

Transformatorns transformationsförhållande är lika med antalet varv av primärlindningen dividerat med antalet varv av sekundärlindningen. Transformatorförhållandet ger transformatorns önskade prestanda och motsvarande spänning som krävs av sekundärlindningen.

Om sekundärspänningen måste vara lägre än primärspänningen - en nedtrappningstransformator - bör sekundärlindningen ha färre varv än primärspänningen och vice versa för en upptrappningstransformator; när transformatorns förhållande minskar spänningen ökar det strömmen och vice versa. Därför är spänningen och strömförhållandet för en ideal transformator direkt relaterat till transformationsförhållandet.

Tyvärr är transformatorer inte perfekta, i en riktig transformator kanske spännings- eller strömförhållandena inte matchar transformatorns fysiska förhållanden på grund av olika elektriska förluster som i transformatorns järnkärna (hysteres och virvelströmsförluster) och koppar. förluster (på grund av motståndet hos de primära och sekundära lindningarna); därför försöker tillverkare att designa transformatorer för att minimera dessa förluster för maximal effektivitet vid full belastning, effektomvandling över 95 %, vilket ger en skillnad på högst 5 % från transformatorns spänningsförhållande/varvförhållande.

Weshine uppfann transformatorns varvförhållandetest, eller TTR-testet, för mätningTransformatorförhållandetestoch bekräftar att transformatorn har rätt förhållande mellan primärvarv och sekundärvarv. Att använda detta test på rätt sätt kan hjälpa till att identifiera lindningskopplarens prestanda, kortade varv, öppna lindningar, felaktiga lindningsanslutningar och andra fel inuti transformatorer. Weshines sortiment av TTR-testare är robusta för att klara de tuffa förhållanden som vissa transformatorer testar i. Sortimentet innehåller olika funktioner för att förenkla och påskynda testning samt 3-fas TTR-testare och PT- och CT TTR-testare.

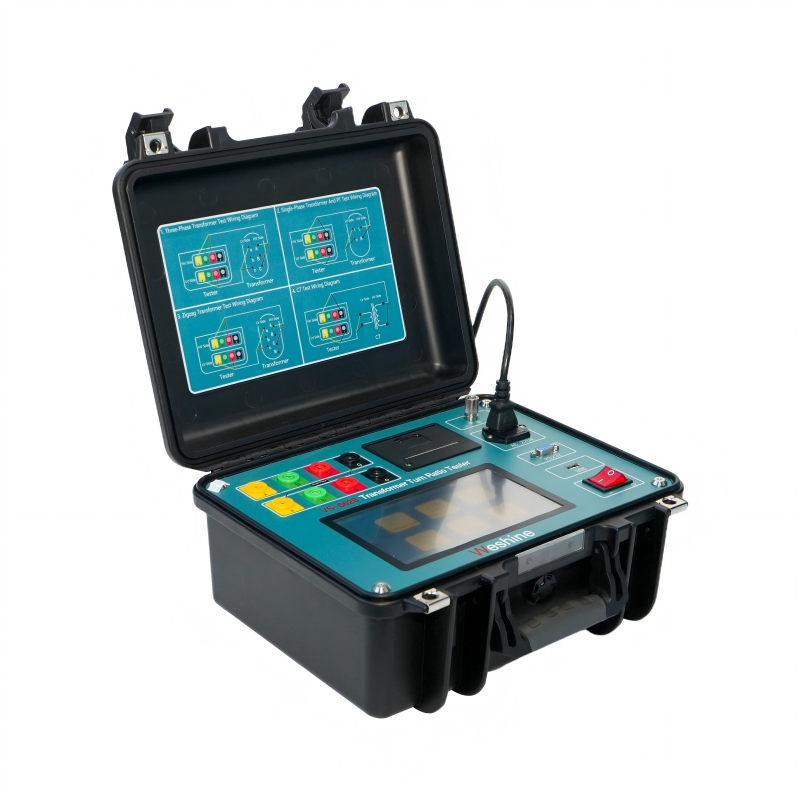

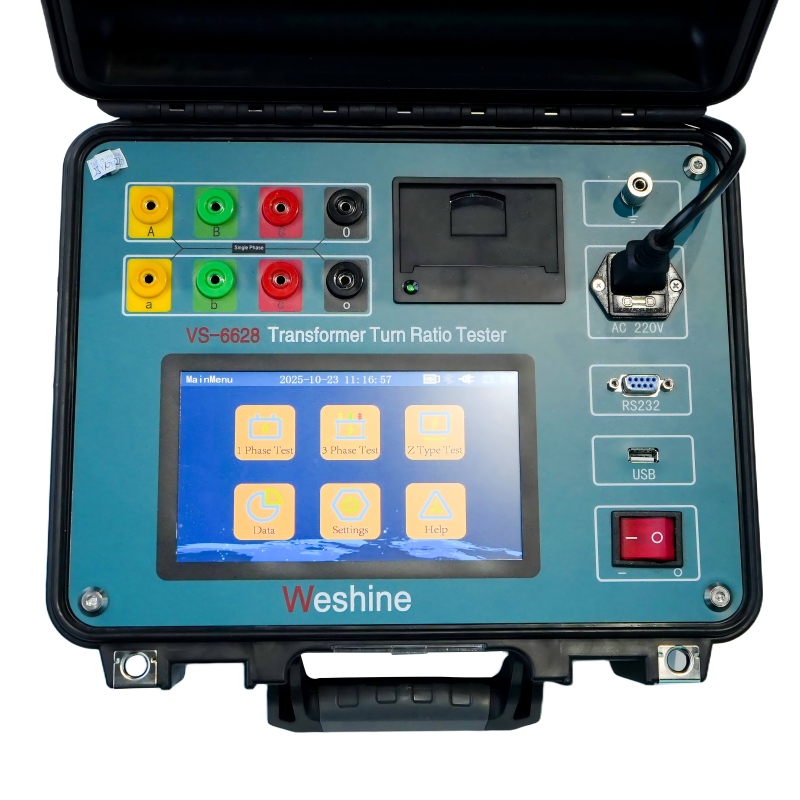

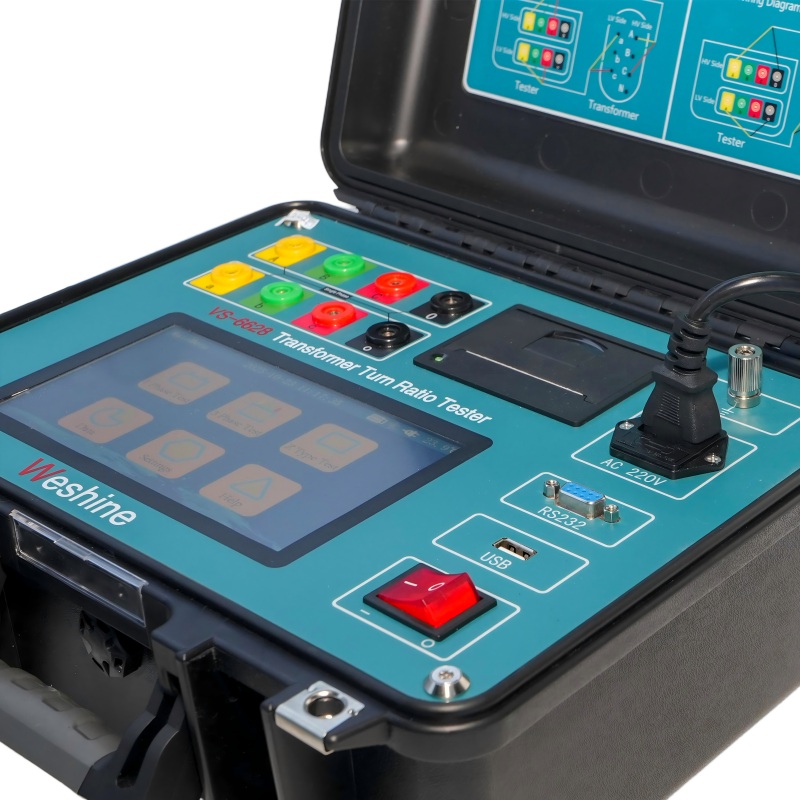

VS-6628-serien med trefastransformatorvarvförhållandetestsatser är designade för att mäta varvförhållandet för kraft-, instrument- och distributionstransformatorer i en transformatorstation eller tillverkningsmiljö. En robust och robust design gör dessa instrument väl lämpade för användning i en mängd olika tuffa miljöer. Våra leads är speciellt utformade för att ge den nödvändiga flexibiliteten som behövs i kallt väder.

Men eftersom transformatorer utsätts för olika påfrestningar och förändringar, både elektriska och mekaniska, under sin livstid, måste transformatorns korrekta varvförhållande kontrolleras innan transformatorn tas i drift och under olika underhållsscheman, här är Transformer Turns Ratio Tester Därför inkluderar varvförhållandena som mäts med olika testsatser för transformatorvarvsförhållande (TTR-enheter) förluster som vanligtvis förekommer i transformatorer, vilket resulterar i varvförhållanden som skiljer sig från det fysiska antalet varv, men återspeglar de faktiska spänningsförhållandena som förväntas av tillverkare och användare, eller förhållandet mellan en verklig transformatorkrafttransformator.

Weshine

PRODUKTINFORMATION
produktnamn	TURNS RATIO TESTER FÖR TEST Transformator Ratio Test
Modellnummer	VS-6628	Testområde	0,9 ~ 10 000
Noggrannhet	0,2 %	Certifikat	CE; EMC; LVD; ISO;
Typisk applikation	Testar varvförhållande, fasförskjutning och polaritet.
Hjälper till att identifiera
Mått	345 x 295 x 175 mm	Vikt	5 kg

Urval

Weshine har 8 års erfarenhet specifikt för att hantera komplett utbud av elektrisk utrustning. För närvarande har Weshine uppfunnit olika varvförhållandetester för testningTransformatorförhållandetestsom visas som form:

BESTÄLLNINGSINFORMATION FÖR VÄVFÖRHÅLLANDE TESTER FÖR TESTTransformatorförhållandetest
Katt. Nej.	Testområde	Noggrannhet	Upplösning	Mått (mm)	Vikt (kg)
VS-6628	0,9 till 10 000	0,2 %	0,0001 min	345 x 295 x 175	5
VS-6629	0,9 till 10 000	0,1 % (0,9 till 500) 0,2 % (500 till 3000) 0,3 % (3 000 till 10 000)	0,9ï½9,9999ï¼0,0001ï¼ 10ï½99.999ï¼0.001ï¼ 100ï½999.99ï¼0.01ï¼ 1000ï½9999.9ï¼0.1ï¼ 10 000 och uppåtï¼¼1ï¼	325 x 225 x 125	3.8
VS-6630	0,9 till 10 000	0,1 % (0,9 till 2000) 0,3 % (2000 till 10000)	0,0001 min	360 x 280 x 160	6
VS-6628T	0,8 till 10 000	0,1 % (0,8 till 3 000) 0,2 % (3 000 till 10 000)	0,0001 min	320 x 240 x 130	3
VS-6628A	0,9 till 10 000	0,1 % (0,9 till 500) 0,2 % (500 till 3000) 0,3 % (3 000 till 10 000)	0,9ï½9,9999ï¼0,0001ï¼ 10ï½99.999ï¼0.001ï¼ 100ï½999.99ï¼0.01ï¼ 1000ï½9999.9ï¼0.1ï¼ 10 000 och uppåtï¼¼1ï¼	246 x 156 x 62	1.7

Baserat på Supply Chain-problem: Kontakta din föredragna auktoriserade Weshine-distributör för aktuella priser och ledtider.

Kvalitetscertifikat

Vi tror alltid att all framgång för vårt företag är direkt relaterad till kvaliteten på de produkter vi tillhandahåller. Turns ratio tester för testningTransformatorförhållandetestuppfylla de högsta kvalitetskraven specificerade i ISO9001, ISO14000:14001 riktlinjer och vårt strikta kvalitetskontrollsystem.
