Weshine® Transformer Winding Resistance Tester för Transformer Winding DC Resistance Test med CE-certifikat, hög kvalitet och noggrannhet, Uppfunnen och producerad enligt nationella standarder, komplett elektrisk testlösning tillgänglig. Kontakta oss för mer information om DC Resistance Test från Weshine!
Weshine® Transformer Winding Resistance Tester för Transformer Winding DC Resistance Test med CE-certifikat, hög kvalitet och noggrannhet, Uppfunnen och producerad enligt nationella standarder, komplett elektrisk testlösning tillgänglig. Kontakta oss för mer information om DC Resistance Test från Weshine!
PRODUKTINFORMATION |
|||
produktnamn |
TRANSFORMATOR VINDNINGSMOTSTÅNDSTESTER FÖR TRANSFORMATOR VINDNINGS MOTSTÅNDSTEST |
||
Testområde |
200 µΩ ~ 50 kΩ |
Utgångsström |
10 A |
Strömförsörjning |
AC220V |
Noggrannhet |
0,2 % |
Upplösning |
0,0001 µΩ |
Certifikat |
CE; EMC; LVD; ISO; IEC; |
Mått |
250 x 150 x 130 mm |
Modellnummer |
VS-3102A |
Försämring av transformatorns isolationsresistans är en av de vanligaste orsakerna till transformatorfel: en trasig transformator är en kostsam ersättning i ett elektriskt system med potential för långa stillestånd. Om du misslyckas med att underhålla din transformator med regelbunden isoleringstestning av WindingDC Resistance (som kan utföras av Weshine® Transformer WindingDC Resistance Tester (VS-3110-serien) av transformatortestutrustning) kommer den sannolikt att misslyckas innan den når sin maximala livslängd.

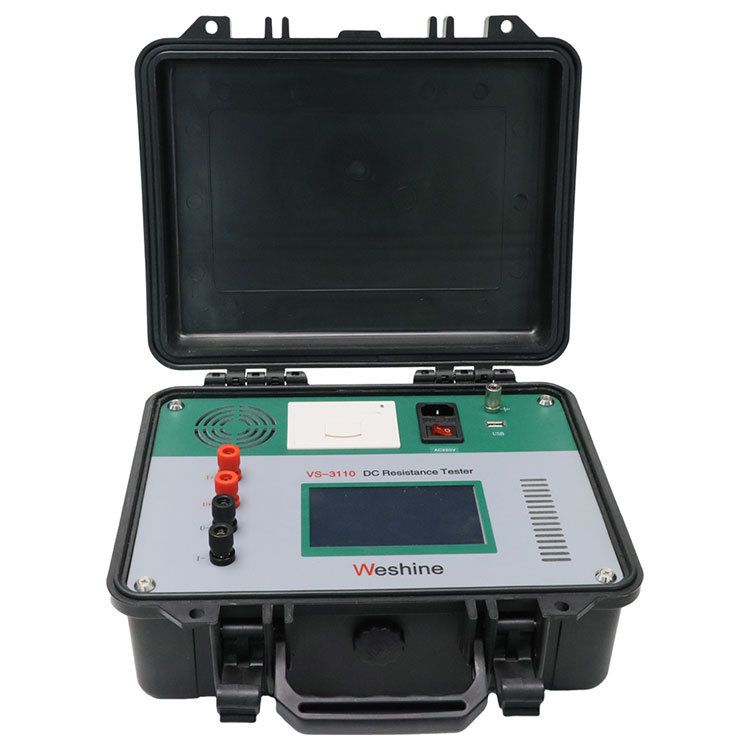

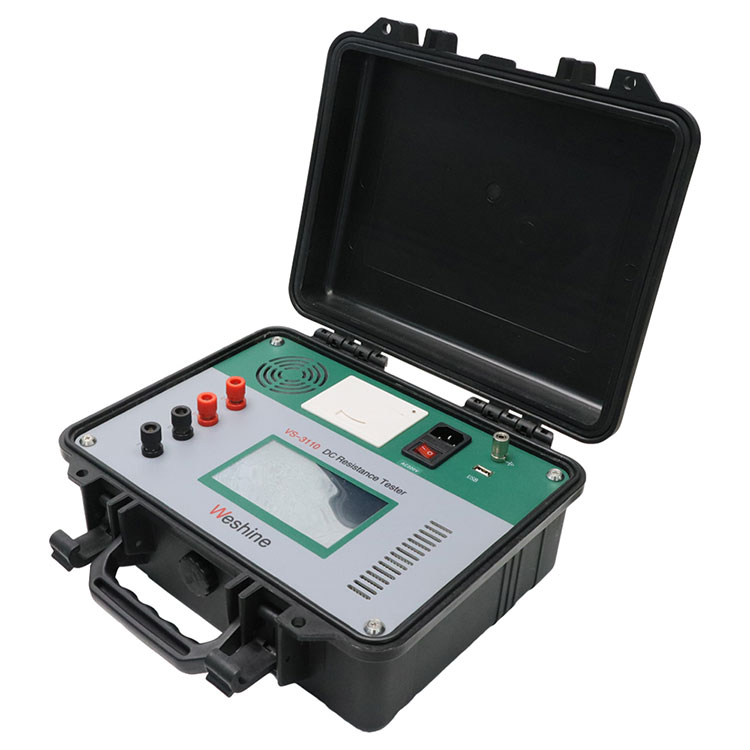

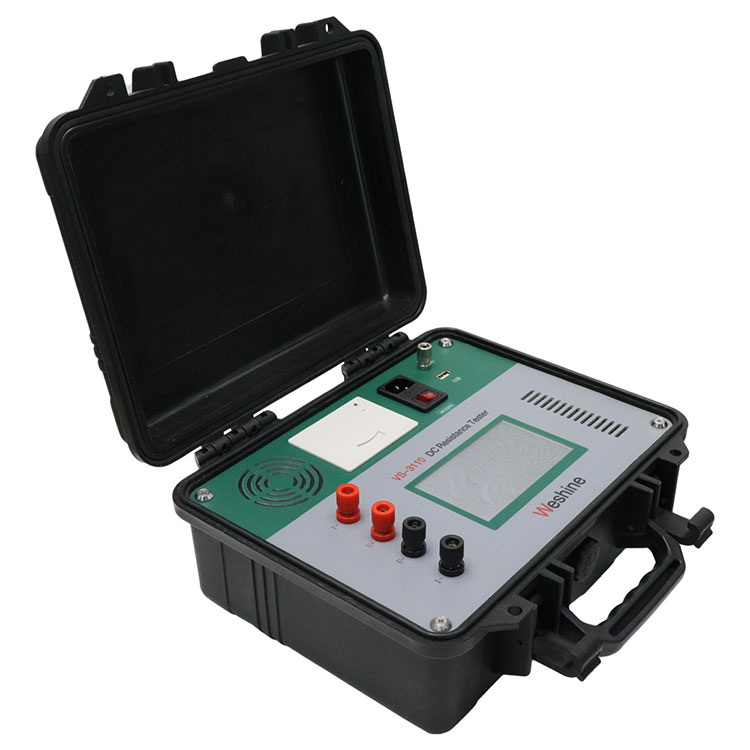

Transformer Resistance Tester, även kallad Transformer Winding Resistance Tester for Transformer WindingDC Resistance Test, gjord för lindning DC-resistanstestning av transformator, är ett linjemanövrerat, fältbärbart instrument speciellt utformat för att säkert och noggrant mäta resistansen hos alla typer av magnetiska lindningar . Transformer Winding Resistance Tester för Transformer WindingDC Resistance Tester transformatorer, roterande motorlindningar, shuntreaktorer och lågresistansmätningar av anslutningar, kontakter och styrkretsar.
Den dubbla potentialingången kan mäta resistansen hos två primärlindningar, två sekundärlindningar eller en primär- och en sekundärlindning samtidigt. Denna dubbla avläsning och dubbla injektionsfunktion är ett effektivt sätt att slutföra testet i tid.
Genom en transformators lindningslikströmsresistanstest från en HV-transformatorbussning till en annan kan transformatorresistanstestning avslöja en hel del information om transformatorn. Förutom den uppenbart felaktiga transformatorlindningen (dvs en öppen lindning eller kortsluten sväng) kan mer subtila problem upptäckas. Likströmmen flyter, förutom att strömma genom lindningen, även genom omkopplaren för justering av belastningsförhållandet (DETC), strömställaren för justering av belastningsförhållandet (på lindningskopplaren eller OLTC), såväl som ett flertal svetsade och mekaniska anslutningar . Därför kan integriteten hos alla dessa komponenter verifieras med hjälp av testinstrument för transformatorresistans. Att applicera DC-testström genom OLTC-omkopplare under övergång (tappändringar) validerar korrekt make-before-break-drift. Erfarenhetsmässigt är det känt att växlaren för belastningstid har störst risk för felfunktion då den arbetar i en transformator.
Typisk applikation
Syftet med Weshine® Transformer Winding Resistance Tester för Transformer Winding DC Resistance Test är:
-Kontrollera integriteten hos transformatorlindningen
-Kontrollera integriteten hos lindningskopplaren (om någon)
-Kontrollera interna anslutningar
- Beräkna ledarförlusten orsakad av DC-resistans (p=I²R)
Specifikationen för varje transformator kommer att bestämmas genom typtest, rutintest, specialtest och andra tester.
Weshine® har 8 års erfarenhet specifikt för hantering av komplett utbud av elektrisk utrustning. För närvarande har Weshine® uppfunnit olika Transformer DC Resistance Tester som visas i form:
BESTÄLLNINGSINFORMATION FÖR TRANSFORMER WINDINGDC RESISTANCE TESTSET |
||||||
Katt. Nej. |
Max testström |
Max testområde |
Noggrannhet |
Lith. batteri |
Lindningsmagnetisering |
Automatisk avmagnetisering |
VS-3102A |
10 A |
50 kΩ |
±0,2 % |
√ |
|
|
VS-3102S |
10 A |
50 kΩ |
√ |
|
|
|
VS-3110 |
10 A |
50 kΩ |
|
|
|
|
VS-3120 |
20 A |
50 kΩ |
|
|
|
|
VS-3140 |
40 A |
50 kΩ |
|
|
|
|
VS-3150 |
50 A |
50 kΩ |
|
|
|
|
VS-3310 |
10 A |
400 Ω |
|
√ |
|
|
10 A |
400 Ω |
|
√ |
√ |
||
VS-3320 |
20 A |
200 Ω |
|
√ |
|
|
VS-3320A |
20 A |
200 Ω |
|
√ |
√ |
|
VS-3340 |
40 A |
200 Ω |
|
√ |
|
|
VS-3340A |
40 A |
200 Ω |
|
√ |
√ |
Baserat på Supply Chain-problem: Kontakta din föredragna auktoriserade Weshine®-distributör för aktuella priser och ledtider.
Weshine® tror alltid att all framgång för vårt företag är direkt relaterad till kvaliteten på de produkter vi tillhandahåller. DC Resistance Test Set uppfyller de högsta kvalitetskraven specificerade i ISO9001, ISO14000:14001 riktlinjer och vårt strikta kvalitetskontrollsystem.
För ytterligare information om Weshines servicelösningar, kontakta vår 24/7 online-säljare för att få offerter från Weshine®.
