Lindningsmotståndstest av transformator

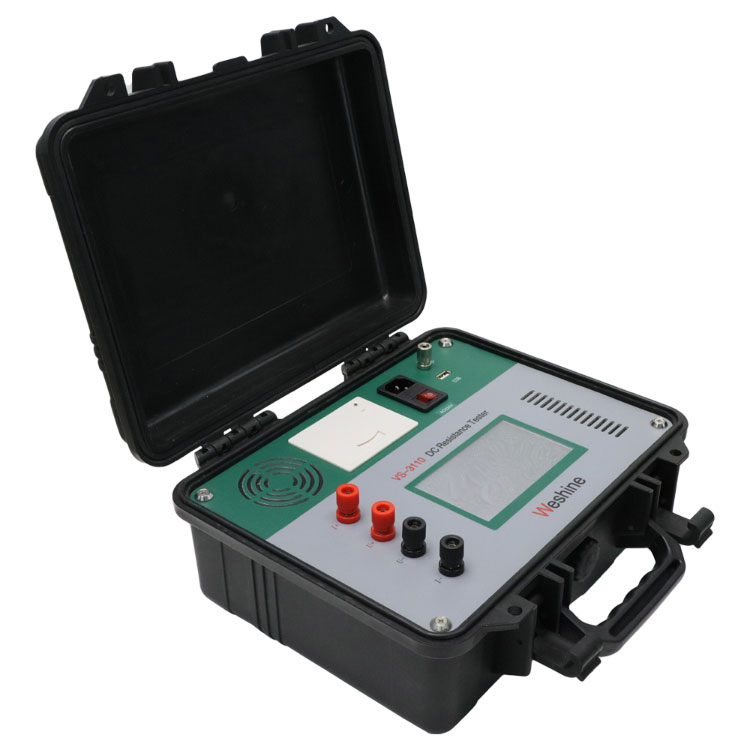

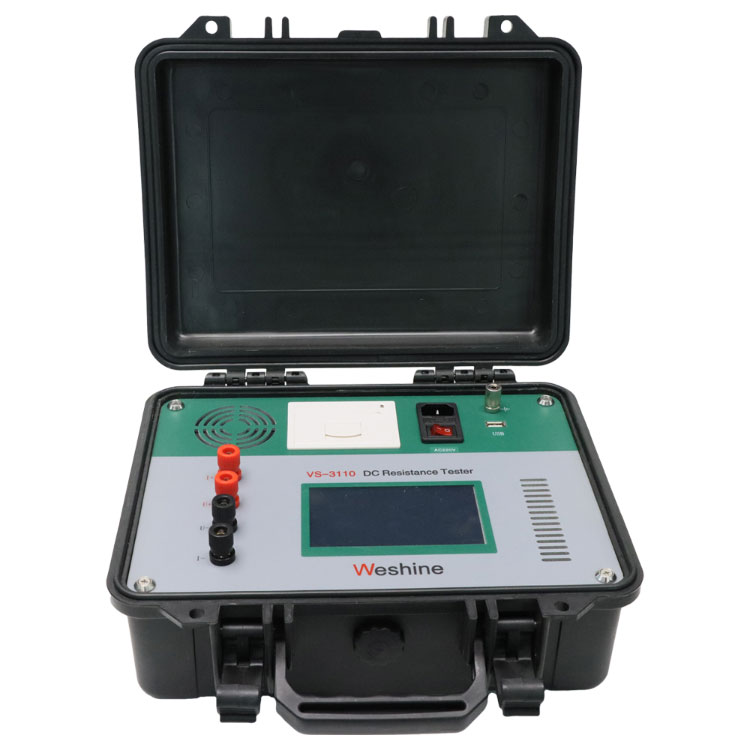

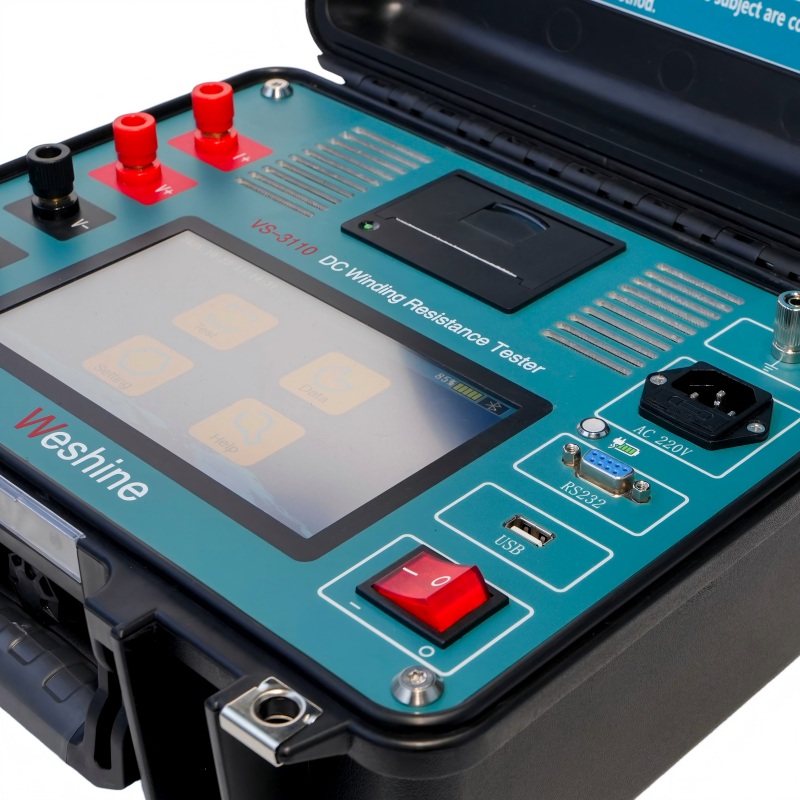

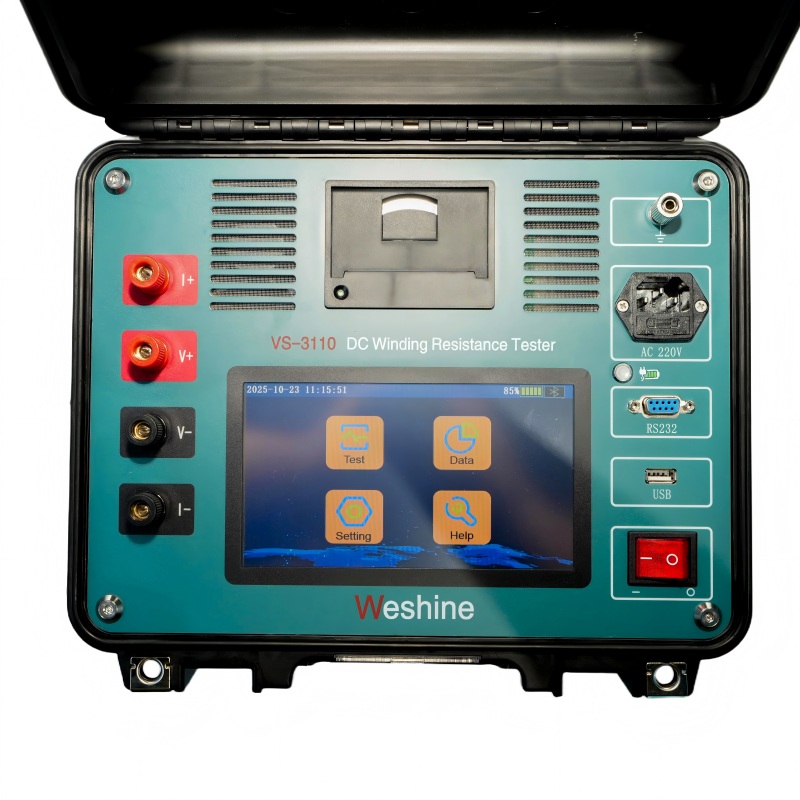

Weshine, en professionell tillverkare i Kina, tillhandahåller VS-3110 Transformer Winding Resistance Tester är ett professionellt elektriskt testinstrument utformat för noggrann test av transformatorlindningsresistans. Även känd som en Transformer DC Resistance Tester eller Transformer Ohmmeter, är detta instrument utvecklat för att mäta resistansen hos olika magnetiska lindningar och lågresistans elektriska anslutningar.

Transformatorlindningsresistanstestet är en viktig diagnostisk metod som används för att verifiera det elektriska tillståndet hos transformatorlindningarna, kontrollera interna anslutningar och utvärdera lindningskopplarnas integritet. Genom att noggrant mäta DC-resistansvärden kan ingenjörer identifiera potentiella problem relaterade till lindningsanslutningar och ledarförhållanden under transformatortillverkning, installation, driftsättning och underhåll.

Varför är det viktigt att testa transformatorlindningsmotstånd?

Transformatorlindningsresistanstestning är ett av de viktigaste elektriska rutintesterna som används för att verifiera lindningens integritet, upptäcka lösa anslutningar, identifiera lindningskopplardefekter och utvärdera ledarförhållanden.

Genom att jämföra resistansvärden mellan faser och historiska underhållsregister kan ingenjörer identifiera avvikelser innan de utvecklas till transformatorfel.

Typiska problem som upptäcks inkluderar:

Lösa lindningsanslutningar

Skadade lindningskopplare

Dåliga lödfogar

Kortade slingrande svängar

Åldrande ledare

Högt kontaktmotstånd

Nyckelfunktioner

1. Noggrann mätning av transformatorlindningsmotstånd

VS-3110 är speciellt designad för exakt DC-resistansmätning av transformatorlindningar. Med ett testområde på 200 μΩ till 50 kΩ och en mätnoggrannhet på ±0,2 % ger den tillförlitliga resistansdata för transformatorinspektion och underhåll.

2. 10 A testströmutgång

Instrumentet ger en maximal utström på 10 A, vilket möjliggör stabil resistansmätning för transformatorlindningstillämpningar.

Lämplig testström hjälper till att erhålla korrekta resistansvärden och stöder effektiva testprocedurer för olika typer av elektriska lindningar.

3. Mätning av dubbla potentiella ingångar

Funktionen för dubbelpotentialingång låter testaren mäta:

Två primärlindningar

Två sekundära lindningar

En primärlindning och en sekundärlindning

Denna design förbättrar testningseffektiviteten genom att möjliggöra samtidiga mätningsfunktioner.

4. Dubbel avläsning och dubbel injektionsfunktion

Den dubbla avläsningen och dubbla injektionsfunktionen ger en praktisk testmetod för ingenjörer som behöver utföra mätningar av lindningsmotståndet effektivt.

Det hjälper till att förbättra fälttestningsproduktiviteten samtidigt som mätnoggrannheten bibehålls.

10 En transformatorresistanstestare för lindningsmotstånd Test av transformator

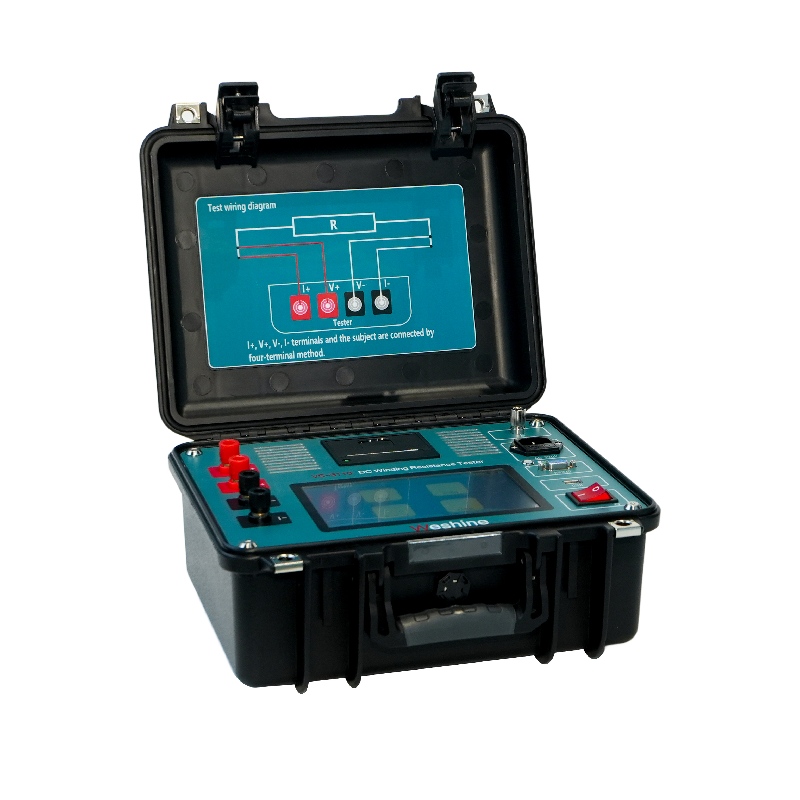

10 A Transformator Resistance Tester, även kallad Transformer DC Resistance Tester eller Transformer Ohmmeter, gjord för lindning resistanstestning av transformator, är en linjestyrd, fältportabel instrument speciellt utformat för att säkert och noggrant mäta motstånd hos alla typer av magnetiska lindningar. Den testar transformatorer, roterande motorlindningar, shuntreaktorer och lågresistansmätningar av anslutningar, kontakter och styrkretsar.

Den dubbla potentialingången kan mäta motstånd hos två primärlindningar, två sekundärlindningar eller en primär och en sekundärlindning samtidigt. Denna dubbla läsning och dubbla injektion funktion är ett effektivt sätt att slutföra testet i tid.

Weshine®Lindningsmotståndstest av transformatorParameter (Specifikation)

Typisk tillämpning

Syftet med Weshine®  Lindningsmotståndstest av transformatorär:

-Kontrollera transformatorlindningens integritet

-Kontrollera lindningskopplarens integritet (om någon)

-Kontrollera interna anslutningar

- Beräkna ledarförlusten som orsakas av DC motstånd (p=I²R)

Specifikationen för varje transformator kommer fastställas genom typprov, rutinprov, specialprov och andra prov.

Urval

Weshine har 8 års erfarenhet specifikt för att hantera komplett utbud av elektrisk utrustning. I dagsläget har Weshine uppfann olika Transformator Resistance Tester som visas i form:

Baserat på Supply Chain-problem: Vänligen kontakta din föredragna auktoriserade Weshine-distributör för aktuella priser och ledtider.

Kvalitetscertifikat

Vi tror alltid att all framgång vårt företag är direkt relaterat till kvaliteten på de produkter vi tillhandahåller. Slingrande motståndstest av transformator uppfyller de högsta angivna kvalitetskraven i ISO9001, ISO14000:14001 riktlinjer och vårt strikta kvalitetskontrollsystem.

Transport

För ytterligare information om Weshine's Service Solutions, kontakta vår 24/7 online-säljare för att få offerter från Weshine.
