Produktbeskrivning

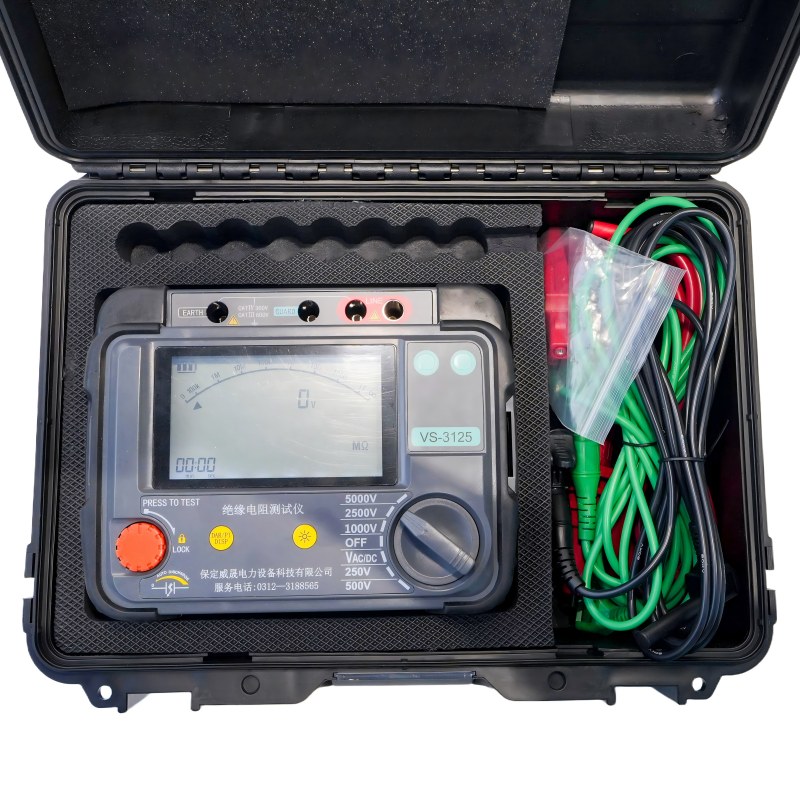

Weshine VS-3125 är en batteridrivenIsolationstestmätaremed digital och analog ljusbågsdisplay, designad för testning av högspänningsisolationsresistans vid underhåll och service av kablar, roterande anläggningsmaskiner, transformatorer, ställverk och industriella applikationer.

DC-isoleringstest utförs vid 250 V, 500 V, 1000 V, 2500 V, 5000 V. Isolationsresistans mätområde är 100 k Ω till 1 000 G Ω. Automatisk urladdning för kapacitiva kretsar som testas tillhandahålls och avklingande spänning visas.

Skyddsterminalen kan användas för att minimera effekterna av ytläckage och därmed felaktiga mätningar vid utförande av isolationsmotståndstester.

För kapacitiva testobjekt kommer instrumentet automatiskt att ladda ur genom ett internt motstånd och indikera spänning över terminalerna i området 30 V till 600 V med högre spänningar indikerade med "Hi". Den här funktionen ger en indikation på avtagande spänning efter testning av reaktiva belastningar. När spänningsindikatorn försvinner är det säkert för användaren att koppla bort testkablarna.

VS-3121AIsolationstestmätaredrivs av åtta 1,5 V IEC LR6 (AA) celler. Designsäkerhetsfunktioner inkluderar högspänningsvarningsindikator, extern spänningsdisplay efter IR-test, automatisk urladdning av reaktiva belastningar och testledningar

ANSÖKAN

Elektriskt isoleringsmaterial försämras med tiden vilket leder till haverier och dyra reparationsräkningar. Isolationsresistanstestare applicerar en reglerad DC-spänning över isoleringen och mäter strömflödet genom den genom att tillämpa Ohms lag för att beräkna isolationsresistansen. Strömmen flyter eftersom inget isoleringsmaterial är perfekt.

Användning av IR-testare inkluderar:

■ Produkttest och kvalificering

■ Installation av utrustning

■ Rutinunderhåll

■ Problemlösningar

Isolationstestning med högspänningslikström påverkar isolationspolariseringen så att på varandra följande tester utan fullständig urladdning av enheten som testas kommer att ge olika resultat.

Man bör se till att alltid använda samma process och teknik för att ansluta till och testa en isolator för att kunna trendresultat. Det är viktigt att registrera temperatur på isoleringen samt IR-värden

EGENSKAPER OCH FÖRDELAR

■ Kompakt, robust isoleringsresistanstestare

■ Enkel användning och val av spänningsområde

■ AC och DC voltmeter (30 V - 600 V)

■ Användarinställbar IR-testtimer (standard 1 min), (max. 19 m 50 s)

■ Mjuk bärväska för instrument och sladdar

■ Snabbstart och fullständig användarguide

■ Låsande HV-isolerade pluggar för extra säkerhet

■ Luckor över terminalerna förhindrar oavsiktlig inträngning av smuts och andra föremål

SPECIFIKATIONER

Isoleringsområde	0,1 MΩ till 2 TΩ
Nominella testspänningar	250 V, 500 V, 1000 V, 2500 V, 5000 V
Terminalspänningsnoggrannhet
	<1000 V 0...+10% av nominellt testspänning
	≥1000 V 0...+5% av nominellt testspänning
Isoleringsnoggrannhet	±5 % ±3 siffror
Kortslutningsström	5 mA ±0,5 mA
Voltmeter noggrannhet	±2%rdg±3dgt
Strömförsörjning	8 x LR6/AA batterier
Drifttemperaturområde och luftfuktighet
	-20°C till +45°C
Fuktighet	80% RH
Lagringstemperatur och luftfuktighet
	-20 °C till +60 °C
Säkerhetsskydd	Isolering Cat III 600 V
Notera	Servicefel med angivna miljögränser är dubbelt inneboende fel
EMC	Överensstämmer med IEC 61326-1:2013
Mått	177 mm x 226 mm x 100 mm
Vikt	1,9 kg (inklusive batteri)

VS-3121

VS-3121Isolationstestmätarehar designats för elektriska och industriella testapplikationer, där driftspänningar överstiger 1000 V och högre isolationstestspänningar krävs.

Till skillnad från VS-3121A erbjuder VS-3121 fasta spänningar på 50 V, 100V, 250 V, 500 V, 1000 V och 2500 V.

Utrustning med driftsspänningar över 1 kV kräver motsvarande högre testspänningar. För att vara i full överensstämmelse med de modernaste testkraven erbjuder Weshine en familj av hög kvalitetIsolationstestmätares vid spänningar över 1 kV. I kärnan av högspänningstestning erbjuder våra 5/10/15 kV-enheter högsta kvalitetstestning tillsammans med högsta säkerhet, bekvämlighet och portabilitet.

För fullständig isoleringstestkapacitet för all högkapitalutrustning går Weshine ett steg längre! Den universella teststandarden för rotationsutrustning, IEEE 43-2000, ökade testspänningsrekommendationen till 10 kV för utrustning klassad 12 kV och högre. Full överensstämmelse med denna standard kan uppnås med bara en testare, vår 10 kV-modell.

VS-3127

VS-3127Isolationstestmätareerbjuder möjligheten att utföra noggranna isolationsresistansmätningar upp till 15 kV testspänning med en maximal resistans på 30 TΩ. Resistansmätningsnoggrannheten är ± 5 % från 1 MΩ till 3 TΩ!

För energi- och tjänsteföretag är VS-3127 en allsidig testare med sin flexibilitet och framtidssäkringsförmåga. Weshine VS-3127 är designad för att fungera var du än arbetar.

Utgående märkspänning når max 7 växlar (250V，500V，1KV，2,5KV，5KV，10KV，15KV).

Max kortslutningsström 7mA

Isolationsresistanstest (IR), polarisationsindextest (PI), dielektriskt absorptionsförhållandetest (DAR). Ramptestläge (RAMP), filtrerat motståndstestläge (FR). *Kapacitanstest (kap.).

Spänningsövervakningsfunktion, övervakar automatiskt den uppmätta spänningen

VARFÖR TESTA PÅ 15 KV?

5 kV till 15 kV tredubblar testströmmen - detta kan förhindra negativ testström i närvaro av högt brus.

15 kV specificeras för tillgångar på 35 000 V till 69 000 V baserat på NETA ATS 2007.

Motorer över 34 500 V bör testas vid 15 kV baserat på NETA ATS 2007.

SPECIFIKATIONER

Isoleringsområde	0,1 MΩ till 30 TΩ
Nominella testspänningar	250 V, 500 V, 1 kV, 2,5 kV, 5 kV, 10 kV, 15 kV
Terminalspänningsnoggrannhet
	（5%–10%）±10V
Isoleringsnoggrannhet	1 MΩ till 3 TΩ, ±5 % ±3 siffror
	＞3 TΩ, ±20 % ±3 siffror
Kortslutningsström	≥7 mA ±0,5 mA
Ramptestläge	±2%rdg±3dgt
Strömförsörjning	Kliv upp till den förinställda spänningen genom att testa med 10 % stegstorlek av förinställd spänning
Drifttemperaturområde och luftfuktighet
	-20°C till +50°C
Fuktighet	80% RH
Lagringstemperatur och luftfuktighet
	-25 °C till +65 °C
Spänningstest	AC/DC:0V~1000V, Noggrannhet: ±5%rdg±3V
Kapacitanstest	10nF~25uF, Noggrannhet: ±10%rdg±10nF
Aktuellt test	0,01nA～7mA, Noggrannhet: ±5%rdg±0,5nA
Säkerhetsskydd	Isolering Cat III 600 V
Notera	Servicefel med angivna miljögränser är dubbelt inneboende fel
EMC	Överensstämmer med IEC 61326-1:2013
Mått	280 mm x 260 mm x 160 mm
Vikt	4,9 kg (inklusive batteriet)

Urval

Weshine har 8 års erfarenhet specifikt för att hantera komplett utbud av elektrisk utrustning. I dagsläget har Weshine uppfunnit olikaIsolationstestmätareför varje steg enligt formuläret:

BESTÄLLNINGSINFORMATION FÖRIsolationstestmätareS
Katt. Inga.	Max testspänning	Max testområde	IR/PI/DAR	RAMP	FR	Lock.
VS-3121	2,5 kV	100 GΩ	√
VS-3121A	5,0 kV	20 TΩ	√
VS-3125	5,0 kV	10 TΩ	√	√	√
VS-3125A	5,0 kV	10 TΩ	√	√	√	√
VS-3126	10,0 kV	20 TΩ	√	√	√
VS-3126A	10,0 kV	20 TΩ	√	√	√	√
VS-3127	15,0 kV	30 TΩ	√	√	√	√

Baserat på Supply Chain-problem: Kontakta din föredragna auktoriserade Weshine-distributör för aktuell prissättning och ledtider.

Kvalitetscertifikat

Vi tror alltid att all framgång för vårt företag är direkt relaterad till kvaliteten på de produkter vi tillhandahåller.Isolationstestmätareuppfyller de högsta kvalitetskraven specificerade i ISO9001, ISO14000:14001 riktlinjer och vårt strikta kvalitetskontrollsystem.
