Ultralågfrekvent högspänningsgenerator

Som en professionell tillverkare i Kina vill Weishine erbjuda dig högkvalitativ Ultra Low Frequency High Voltage Generator, som är designad för AC-tålighetstestning av elektrisk isolering där konventionell utrustning för strömfrekvenstest skulle kräva överdriven kapacitet. Vid förebyggande isoleringstestning är högspänningshållfasthetstestning en av de viktigaste metoderna för att verifiera om utrustningens isolering säkert tål den specificerade testspänningen. För testobjekt med stor kapacitans som XLPE-strömkablar, kraftkondensatorer, stora generatorer och motorer kräver 50 Hz AC-motståndstestning ofta en stor testtransformator eller resonanstestsats. Ett 0,1 Hz ultralågfrekvent testsystem minskar den erforderliga testeffektkapaciteten och gör fälttestning mer praktisk. Kompakt och bärbar design sänker den totala upphandlingskostnaden för fältteknikteam.

Testenheten genererar kontrollerad ultralågfrekvent AC-högspänning. De tillgängliga utgångsfrekvenserna är 0,1 Hz, 0,05 Hz, 0,02 Hz och 0,01 Hz. Den lägre frekvensen gör att instrumentet kan testa större kapacitiva belastningar samtidigt som testutrustningens storlek och effektbehov kan hanteras. Enligt manualen är systemet särskilt lämpligt för elektrisk utrustning med stor ekvivalent kapacitans, inklusive kraftkablar, kondensatorer, medelstora och stora generatorer samt motorer.

Produktkomponenter

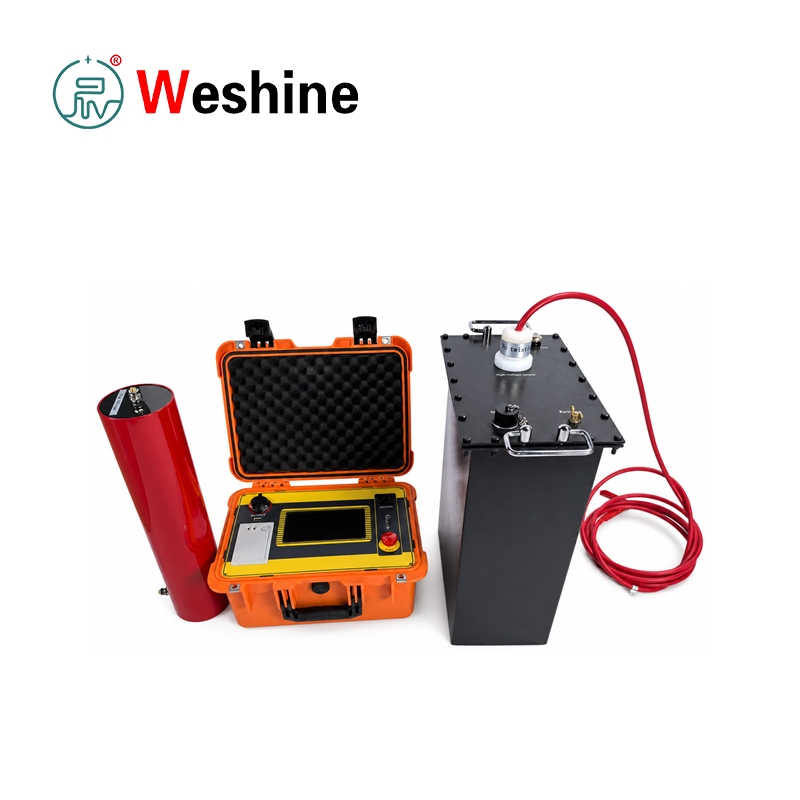

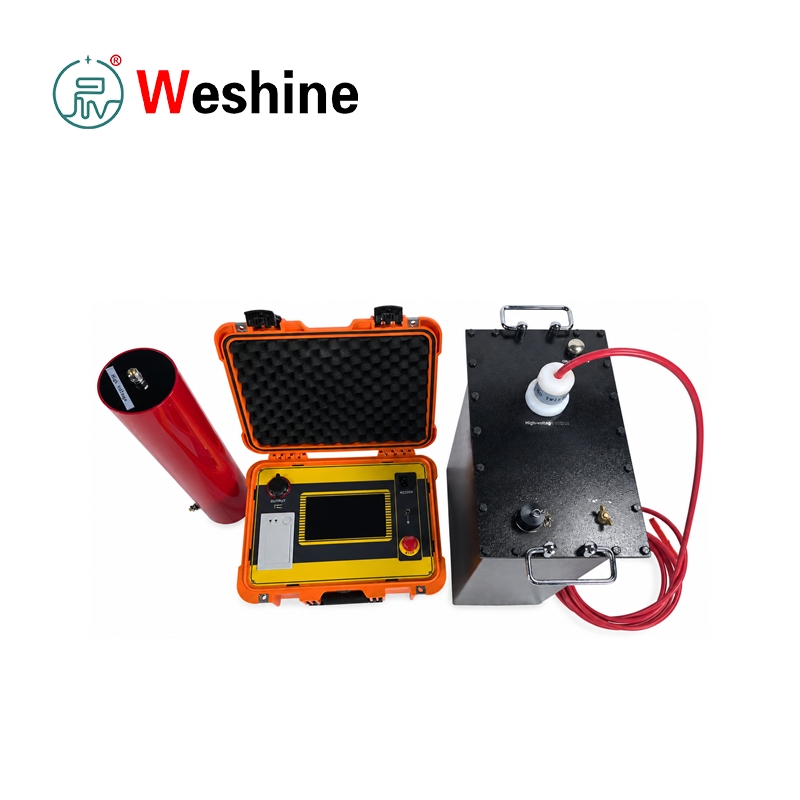

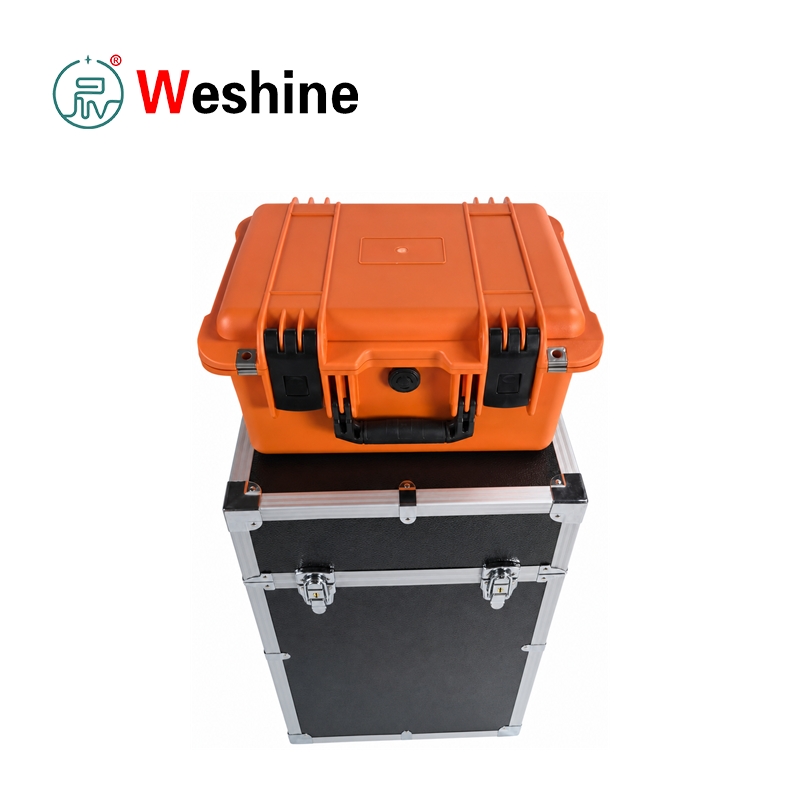

Systemet består av två huvuddelar: en styrenhet och en högspänningsbooster.

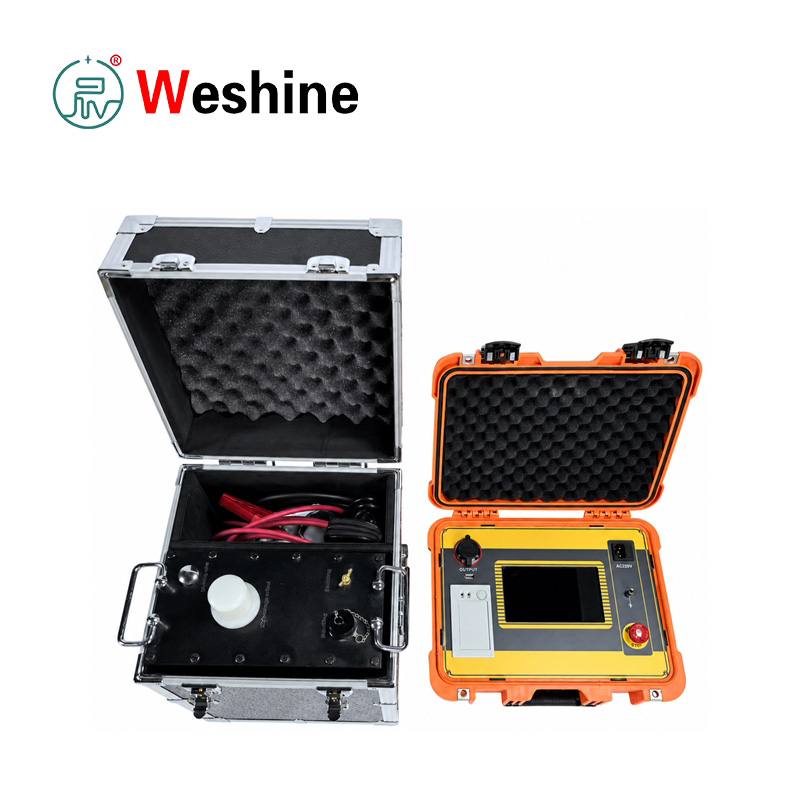

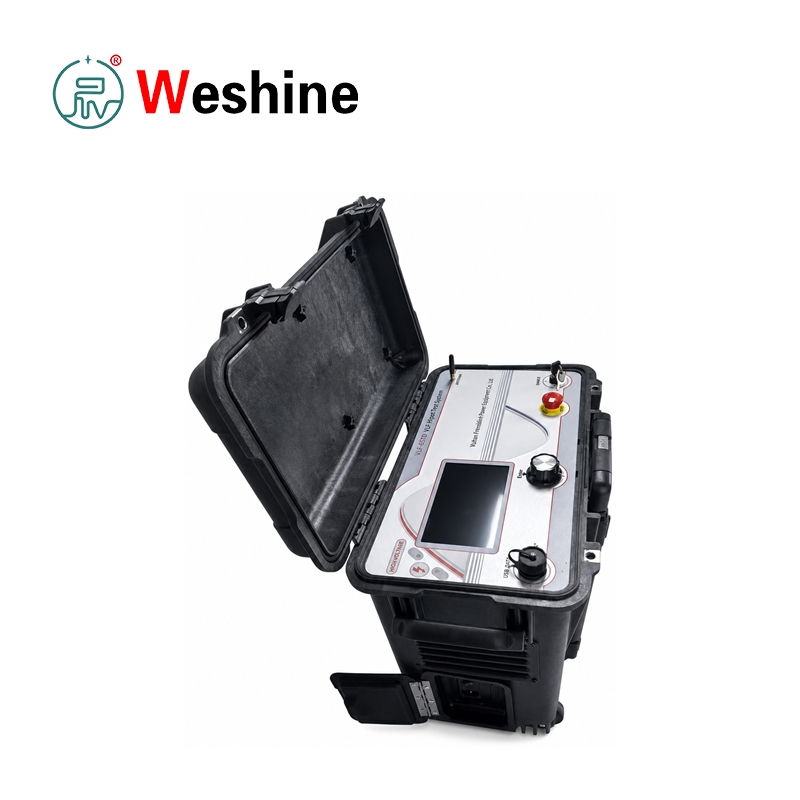

Styrenheten inkluderar en 7-tums kapacitiv pekskärm, strömbrytare, AC 220 V-ingång, jordad terminal, USB-kommunikationsport, skrivare och nödstoppsknapp.

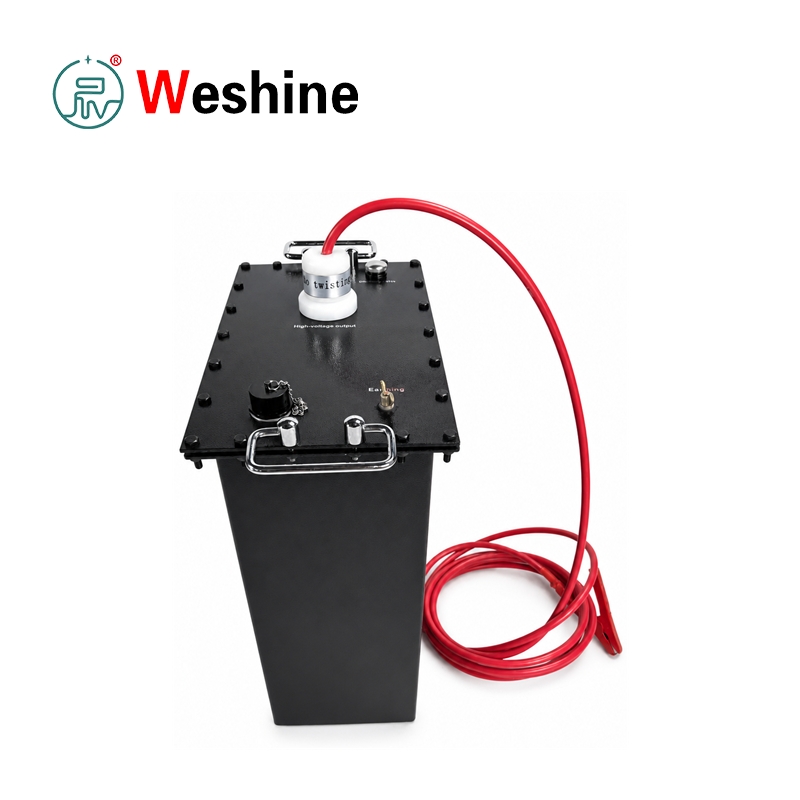

Boostern producerar högspänningsutgången och ansluts till styrenheten via den medföljande lågspänningskabeln. Högspänningsutgång ansluts till testobjektet med hjälp av den medföljande högspänningskabeln och jordtillbehör.

Driften är automatiserad

Efter kabeldragning ställer användaren in utgångsfrekvensen, testtiden, testspänningen, högspänningssidans överströmsgräns och överspänningsgränsen på pekskärmen. När testet startar utför instrumentet självkontroll av belastningen, automatisk spänningsökning, konstant amplitudutgång, timing, normal avstängning och automatisk urladdning. Instrumentet kan stoppas med timer eller manuellt stopp. Det ger också onormalt avstängningsskydd genom överspännings- och överströmsskydd.

Denna ultralågfrekventa högspänningsgenerator använder högspännings- och lågspänningskontroll med sluten slinga med negativ återkoppling. Handboken anger att utgången inte ger en kapacitiv stigeffekt. Flera skyddsfunktioner inkluderar överspänningsskydd, överströmsskydd på högspänningssidan och överströmsskydd på lågspänningssidan, med skyddsåtgärdstid inte mer än 10 ms. Styrenheten och högspänningsgeneratorn är anslutna genom lågspänningsstyrning, och optisk styrning används för säkrare drift. Hållbar hårdvarudesign, lång livslängd för långvarig projektanvändning och upprepade tester.

Testresultat kan skrivas ut direkt som en testrapport. Historiska data sparas automatiskt efter normalt timerstopp, manuellt stopp, överspänningsskyddsstopp eller överströmsskyddsstopp. Instrumentet kan lagra upp till 64 mätposter; Äldre poster raderas automatiskt när lagringsgränsen överskrids. Systemet stöder även datum- och tidsinställning, kinesiska och engelska gränssnittsväxling, automatisk lagring, automatisk utskrift och USB-kommunikation med programvara för övre ledning.

Testutrustningen överensstämmer med DL/T 849.4-2004, Allmänna tekniska villkor för ultralågfrekventa högspänningsgeneratorer. Manualen hänvisar också till 0,1 Hz VLF-testmetoden för 35 kV och lägre XLPE-isolerade kraftkablar. Vid fältanvändning får testobjektets kapacitans inte överstiga den nominella kapacitiva belastningen för den valda instrumentkonfigurationen. Om testobjektets kapacitans är lägre än 0,05 μF, kan en extra 0,05 μF kondensator kopplas parallellt för att stödja normal utgång.

Produktparameter

Produktguide

Arbetsprincip för VLF-testenhet

Den bärbara VLF-testenheten fungerar genom att ersätta ett 50 Hz effekt-frekvensmotståndstest med ett ultralågfrekvent AC-test.

För kapacitiva testobjekt är strömmen proportionell mot frekvens, kapacitans och spänning. Genom att minska frekvensen till 0,1 Hz eller lägre, reduceras den erforderliga testeffektkapaciteten avsevärt samtidigt som det praktiska syftet med AC-isoleringsmotståndstestning bibehålls.

Anslutning av utrustning före testning

Innan du testar, anslut:

enligt kopplingsschemat i manualen.

Jordterminalen måste vara ansluten till jord. AC-ingången är ansluten till en 220 V, 50 Hz strömkälla.

Om en bärbar generator används måste generatorns utspänning och frekvens vara stabil.

Parameterinställning och testförberedelse

Slå på styrenheten och gå till skärmen för parameterinställning.

Ställ in följande parametrar:

Tillgängliga frekvenser inkluderar:

Testtiden kan ställas in från 0 till 99 minuter.

Spännings- och strömvärden som visas av instrumentet är toppvärden.

Automatisk testprocess

Efter att ha tryckt på Start utför instrumentet självkontroll.

Testprocessen inkluderar:

1. Ladda självkontroll
2. Automatisk spänningsökning
3. Konstant-amplitudutgång
4. Tål tajming
5. Automatisk avstängning och urladdning

Om ingen last upptäcks visar styrenheten en varning för tomgång.

Efter att ha uppnått den inställda spänningen, bibehåller instrumentet konstant amplitud och startar motståtimingsprocessen.

När den inställda tiden uppnås stoppar systemet högspänningsutgången och laddar automatiskt ur testobjektet.

Avstängningslägen och datahantering

Instrumentet stöder:

Normal avstängning

Onormal avstängning

I varje avstängningsläge lagras testdata som historiska data.

Användare kan:

Guide för kabeltestning

För kabeltestning:

1. Koppla bort all elektrisk utrustning som är ansluten till kabeln innan du testar.
2. Mät isolationsresistansen med en megohmmeter.
3. Utför VLF-hållfasthetstest först efter att isoleringskontrollen är acceptabel.

Manualen specificerar:

Testets varaktighet:

Testguide för synkronmotorer

För synkronmotortestning rekommenderar manualen fas-för-fas-testning.

Testmetod:

Testtiden är i allmänhet densamma som testning av effekt-frekvensmotstånd, vanligtvis:

Under testning bör operatörer observera:

Säkerhetsurladdning efter testning

Efter avstängning, använd urladdningsstaven för att ladda ur testobjektet helt innan du tar bort eventuella kablar.

Detta steg är viktigt, särskilt för kapacitiv utrustning som:

Drag

1．Stöder 0,1 Hz ultralågfrekvent växelströmstestning.

2. Stöder val av utgångsfrekvens för 0,05 Hz, 0,02 Hz och 0,01 Hz.

3. Ger automatisk spänningsökning, konstant amplitudutgång, timing, avstängning och urladdning.

4. Mäter och visar högspänningsutgång och testström som toppvärden.

5. Ger överspänningsskydd för högspänningsutgången.

6. Ger överströmsskydd på högspänningssidan och lågspänningssidan.

7. Stänger automatiskt av utgången när spänning eller ström överskrider den inställda gränsen.

8. Skyddsåtgärdstid inte mer än 10 ms.

9. Ger 7-tums kapacitiv pekskärmsfunktion.

10．Visar testdata och utdatavågform på pekskärmen.

11．Inkluderar automatisk lagring av historiska data för upp till 64 poster.

12．Tillhandahåller inbyggd skrivare för utskrift av testrapporter.

13．Stöder USB-kommunikation med programvara för övre ledning.

14．Inkluderar kinesiska och engelska gränssnittsväxling.

15．Tillhandahåller sluten-slinga högspännings- och lågspännings negativ återkopplingskontroll.

16. Stöder AC-tålighetstestning av testobjekt med stor kapacitans.

17. Inkluderar urladdningsstav och jordkabel för säker urladdning efter test.

18．Har nödstoppsknapp på styrenheten.

19．Stöder drift inomhus och utomhus.

20. Inkluderar kompensationskondensator för testobjekt med liten kapacitans.

Applikationsscenarier

Power Utilities

Elbolag använder VLF-testutrustningen för att motstå testning av medelspänningskablar, stora motorer, generatorer, kondensatorer och annan elektrisk utrustning med stor kapacitans under förebyggande underhåll och acceptanstestning.

Transformatortillverkare

Tillverkare av transformatorer och elektrisk utrustning kan använda testsetet i testområden där isoleringssystem med stor kapacitans kräver AC-motståndsverifiering med reducerad frekvens.

Kraftverk

Kraftverk använder instrumentet för att motstå testning av generatorstatorlindningar, stora motorer, stationsservicekablar och relaterade isoleringssystem under driftsättning, översyn och rutinunderhåll.

Järnvägar

Järnvägsnätverk använder mellanspänningskablar och roterande utrustning. Testenheten stöder fälttålighetstester under schemalagda underhållsavbrott.

Industrianläggningar

Industriella anläggningar som gruv-, petrokemi-, stål- och tillverkningsanläggningar kan använda instrumentet för kabel- och motorisoleringstestning i kraftdistributionssystem.

universitet

Universitet och utbildningscentra kan använda systemet för att lära ut VLF motstå testprinciper, kapacitiv strömberäkning, kabeltestprocedurer och högspänningspraxis.

Testlaboratorier

Högspänningslaboratorier kan förlita sig på Ultra Low Frequency High Voltage Generator för AC-tålighetstestning av kapacitiva testobjekt, kabelprover, motorer och isoleringssystem som kräver kontrollerad ultralågfrekvent spänning.

Kabelunderhåll

Kabelunderhållsteam använder testenheten för XLPE-kabelacceptanstest, förebyggande tester, feluppföljningskontroller och isoleringsverifiering efter installation eller reparation.

Ansökningar

1．0,1 Hz VLF AC tål testning.

2．XLPE-strömkabel tål testning.

3．35 kV och lägre kabelisoleringstestning.

4. Kraftkondensator tål testning.

5. Medelstor och stor generatorisoleringstestning.

6. Motorstatorlindning tål testning.

7. Kabelöverlåtelsetestning.

8. Testning av kabelförebyggande underhåll.

9. Verifiering av isoleringsutrustning med stor kapacitans.

10. Fält AC tål testning med reducerad testeffektkapacitet.

11. Automatisk tidsinställd högspänningstestning.

12. Överspännings- och överströmsskyddad tål testning.

13. Lagring av historiska testposter.

14. Generering av utskrivna testrapporter.

15．Skärmning av isoleringstillstånd före spänningssättning.

Kundcase

Bransch: Kabelunderhållsentreprenör.

Problem: En underhållsentreprenör behövde utföra acceptanstestning av en nyinstallerad mellanspännings XLPE-kabel. Konventionell växelströmsmotståndsutrustning var svår att transportera och krävde högre effektkapacitet på grund av kabelkapacitansen. Teamet behövde en bärbar AC-motståndslösning som var lämplig för testning av fältkabel.

Testprocess: Teknikerna kopplade bort all utrustning som var ansluten till kabeln och kontrollerade först varje fas med en megohmmeter. Efter att ha bekräftat acceptabelt isolationsmotstånd anslöt de styrenheten, boostern, högspänningsutgångskabeln, jordkabeln och urladdningsstaven enligt testledningarna. Testspänningen ställdes in enligt kabelfasspänningen och överströmsvärdet beräknades från kabelkapacitansen, testfrekvensen och spänningen. Teamet valde 0,1 Hz utgång, ställde in den erforderliga testtiden och startade automatisk spänningsökning.

Resultat: Instrumentet slutförde automatisk spänningsökning, konstant amplitudutgång, timing, avstängning och urladdning. Ingen destruktiv urladdning, onormalt ljud, rök, lukt, instabil spänning eller onormal ström observerades under motståndsperioden. Testdata lagrades och skrevs ut för projektposten.

Fördelar: Entreprenören genomförde kabelns AC-tålighetstestet med ett mindre och mer praktiskt fältsystem. Automatiskt skydd, timing, urladdning, lagring och utskrift bidrog till att minska manuell drift och förbättrad testdokumentation.

FAQ

Vad används Ultra-Low Frequency High Voltage Generator till? Den används för VLF AC-motståndstestning av elektrisk utrustning med stor kapacitans, speciellt kraftkablar, kraftkondensatorer, generatorer och motorer.

Varför använda 0,1 Hz VLF-testning istället för 50 Hz AC-hållfasthetstestning? Testobjekt med stor kapacitans kräver hög ström vid 50 Hz. En minskning av testfrekvensen till 0,1 Hz minskar den erforderliga testkapaciteten avsevärt, vilket gör att fältet AC tål testning mer praktiskt.

Vilka utgångsfrekvenser finns tillgängliga? Testenheten stöder 0,1 Hz, 0,05 Hz, 0,02 Hz och 0,01 Hz utgångsfrekvensinställningar.

Vad är den maximala kapacitiva belastningen? Den maximala belastningen är 0,5 μF vid 0,1 Hz, 1,1 μF vid 0,05 Hz, 2,2 μF vid 0,02 Hz och 5,5 μF vid 0,01 Hz.

Vilka skyddsfunktioner ingår? Instrumentet inkluderar överspänningsskydd, överströmsskydd på högspänningssidan, överströmsskydd på lågspänningssidan, nödstopp och automatisk urladdning efter avstängning.

Kan testsetet skriva ut testrapporter? Ja. Den inbyggda skrivaren kan skriva ut aktuella testdata och historiska data som visas på skärmen.

Hur många historiska dokument kan lagras? Instrumentet kan lagra upp till 64 historiska testposter. Poster äldre än de senaste 64 raderas automatiskt.

Vilka säkerhetsåtgärder krävs efter testning? Efter avstängning, använd urladdningsstaven för att ladda ur testobjektet helt innan du tar bort eventuella kablar. Högspänningstestning bör endast utföras av utbildad personal som följer högspänningssäkerhetsprocedurer.

Weshine fördelar

Weshine Electric tillhandahåller elektrisk testutrustning för kraftverk, entreprenörer, industrianläggningar, laboratorier och kabelunderhållsteam. För VLF-hållfasthetstestning fokuserar Weshine på praktisk fältdrift, stabil högspänningsutgång, automatiskt skydd, kompletta tillbehör och tydlig testdokumentation. Instrumenten levereras med fabriksinspektionsprotokoll och driftvägledning för att stödja tillförlitlig användning efter leverans.

Weshine kan hjälpa kunder med modellval, kabeltestspänningsinställning, belastningskapacitansutvärdering och anpassade testkrav. Om du letar efter stabil, långsiktig testutrustning kan vår ultralågfrekventa högspänningsgenerator fullt ut tillgodose dina olika testkrav på plats. Med ingenjörserfarenhet, kvalitetskontroll, teknisk support, pålitliga testlösningar och internationell service hjälper Weshine användare att utföra kabel- och isoleringstestning med stor kapacitans effektivt och säkert. Snabb global logistik, flera betalningsalternativ för utländska bulkköpare.
