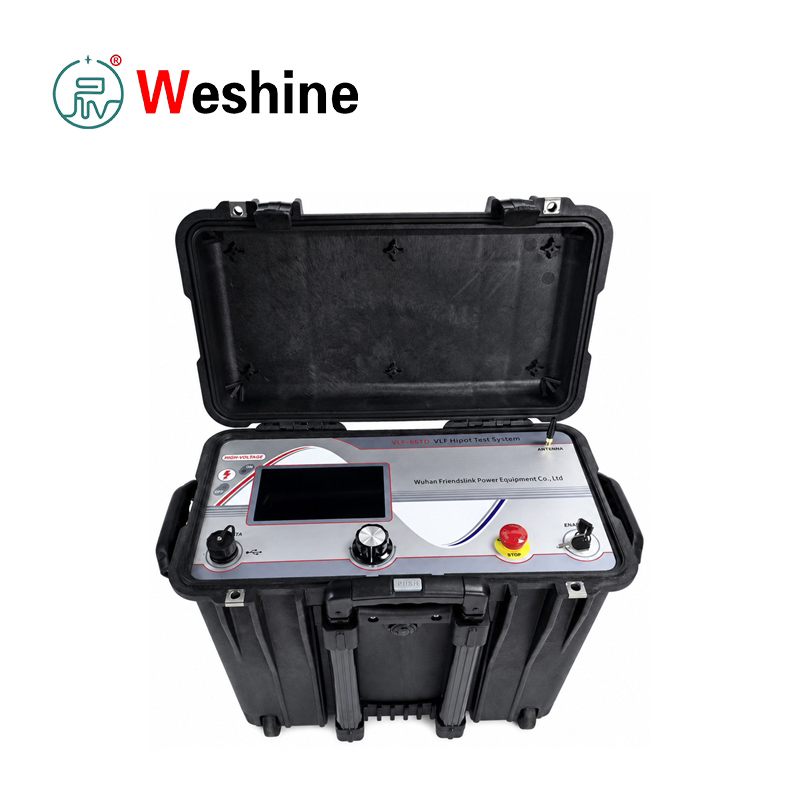

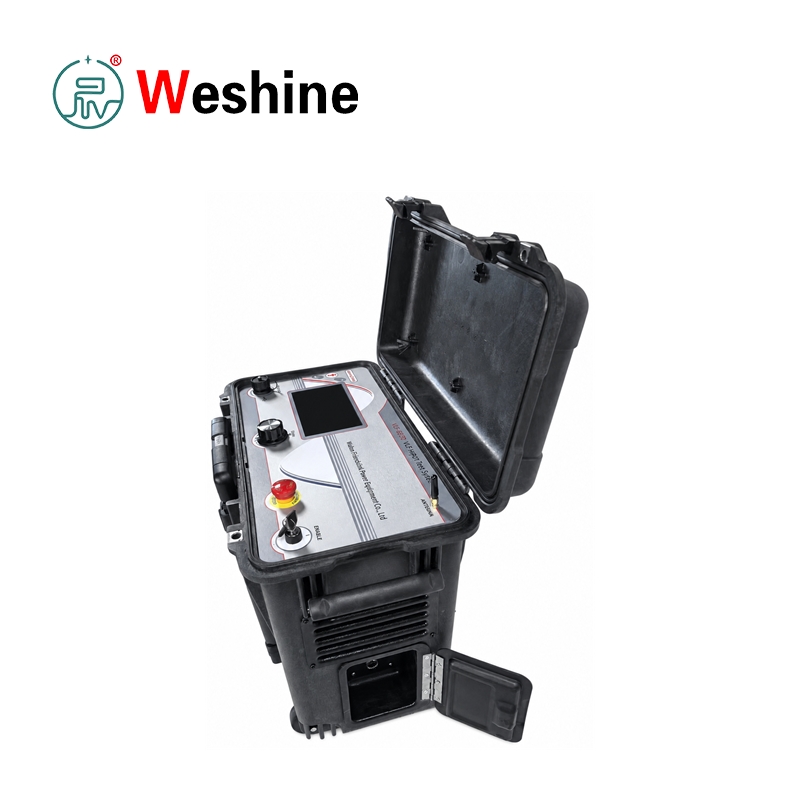

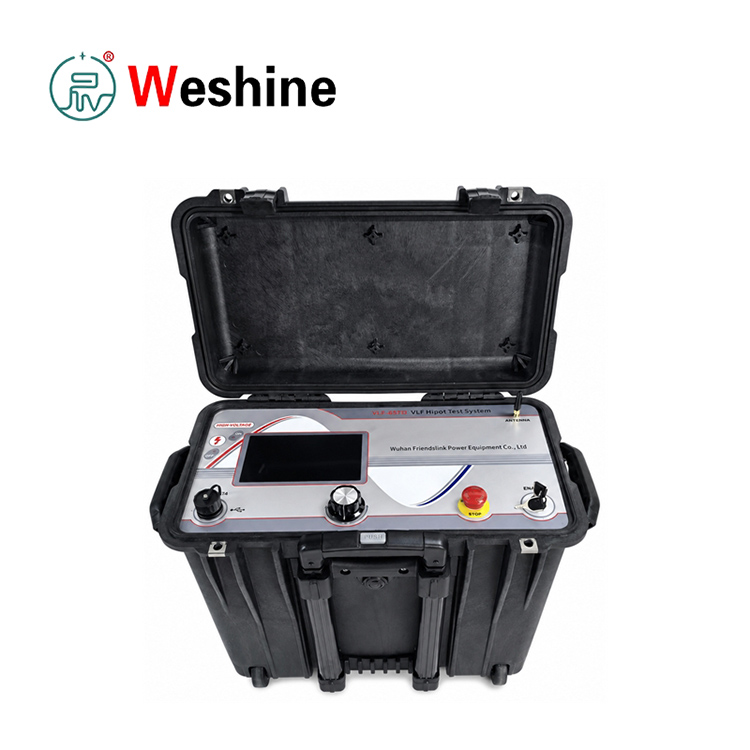

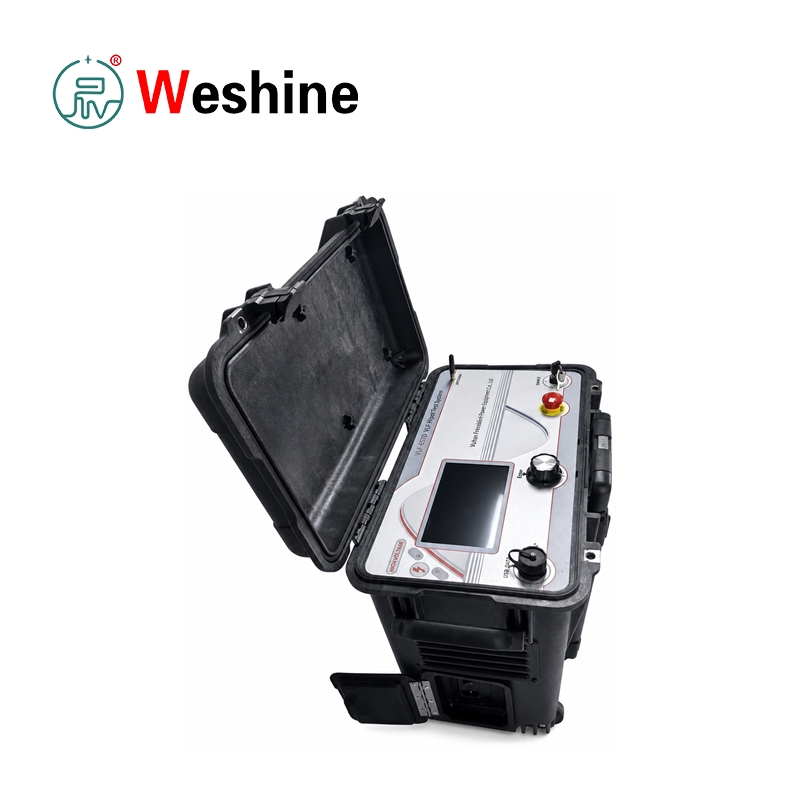

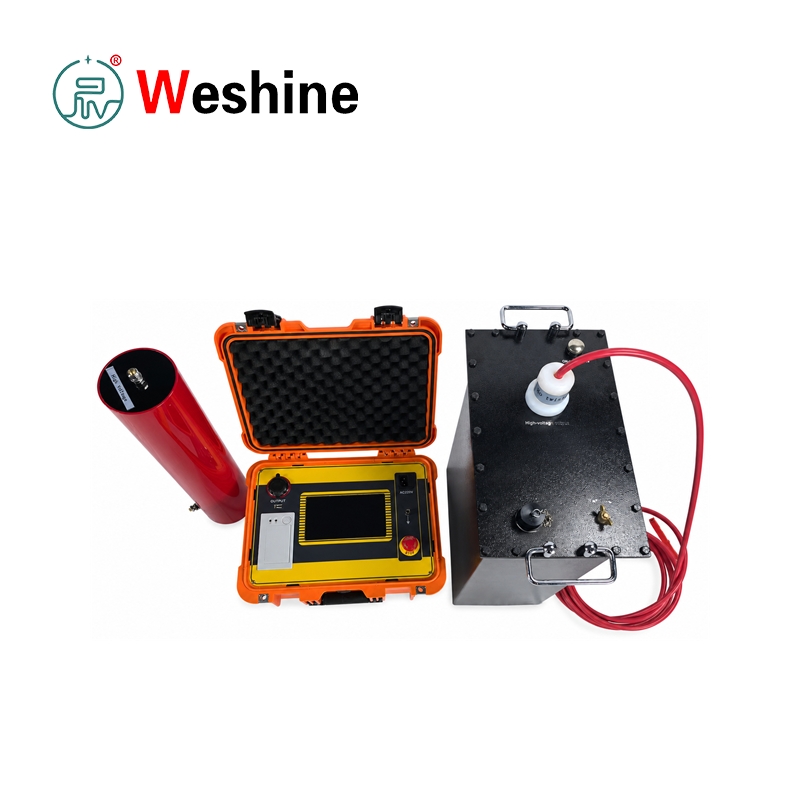

VLF Tan Delta Test System

Det hållbara VLF Tan Delta-testsystemet som erbjuds av Weshine, en professionell tillverkare i Kina, är designat för isoleringsdiagnos och tål testning av medelspänningskablar. Den integrerar VLF AC-spänningsbeständighet och dielektrisk förlustmätning i en kompakt enhet. Utrustningen uppfyller CENELEC-standarderna HD 620 S1:1996 och HD 621 S1:1996, tillämpliga på PE, XLPE och pappersisolerade kablar.

Under rutinmässigt kabelunderhåll kan osynliga isoleringsdefekter inklusive åldrande av vattenträd, kontaminering, mekanisk skada och partiell försämring inte upptäckas genom en enkel visuell inspektion. 0,1 Hz VLF sinusvågstestet applicerar AC-spänning på kabelisolering samtidigt som det kräver mycket mindre strömkapacitet än traditionell 50 Hz testutrustning, vilket gör fälttestning av långa medelspänningskablar mycket enklare.

Detta VLF Tan Delta-testsystem levererar VLF-sinusvågsutgång för att tåla tester och direkt tan-delta-mätning. Tan delta-avläsning reflekterar kabelisoleringens dielektriska förlustfaktor, som bedömer åldrande och försämringsgrader. Enheten kör automatiskt förlusttester under flera spänningsnivåer efter en fast procedur: 0,5 U0 cykler, U0 cykler och 1,5 U0 cykler. Efter avslutad alla omgångar sparas testdata och kabeln är helt urladdad.

Två standardkonfigurationer finns tillgängliga: 34 kV och 45 kV toppmodeller. 34 kV-enheten genererar sinusvåg upp till 24 kV RMS (34 kV-topp); 45 kV-enheten når 31,8 kV RMS (45 kV-topp). DC-spänningsutgång är också inbyggd, som sträcker sig ±1~34 kV för 34 kV-versionen och ±1~45 kV för 45 kV-versionen. Rektangulära våg- och DC-testlägen stöds också.

För underhåll av kabelmantel stöder testmaskinen mantelinspektion och felsökning med maximalt 10 kV uteffekt. Läckströmsmätning i DC-läge hjälper till att bedöma den övergripande kabelisoleringens kvalitet. Inbyggd haveridetektering stänger omedelbart av högspänning när överslag eller kabelfel inträffar, vilket ger fullt skydd.

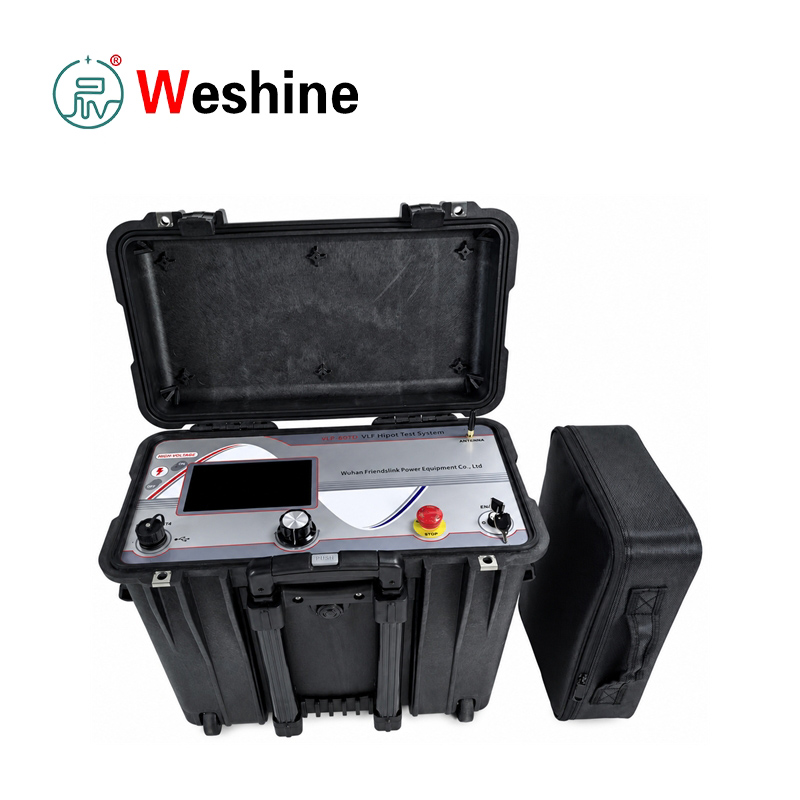

Det kompletta setet innehåller huvudtestvärd, högspänningskabel, jordkabel, nätsladd, USB-minne och tillbehörsväska. USB 2.0-porten möjliggör dataexport och uppgradering av firmware. Alla testloggar lagras lokalt och kan exporteras till USB för rapportgenerering på PC. Matchande programvara stöder samtidig öppning av fas A/B/C-datafiler och ger detaljerade rapporter med testsiffror och dielektriska förlustkurvor.

Säkerhet är högsta prioritet. Högspänning kommer att genereras under drift, så endast professionellt utbildade tekniker får arbeta. Operatörer måste strikt följa fem kärnsäkerhetsregler: bryta strömmen, låsa ut återspänning, verifiera nollspänning, jord och kortslutning, isolera intilliggande strömförande komponenter. Högspänningsprovning behöver två eller fler personal på plats för tillsyn.

Produktguide

Den integrerade kabeltestaren fungerar genom att applicera kontrollerbar 0,1 Hz sinusspänning på testade kablar. Jämfört med konventionella 50 Hz AC-tester, sänker ultralågfrekvensteknik avsevärt strömbehovet för kapacitiva kabelbelastningar, vilket möjliggör portabel fältinspektion av mellanspänningskablar.

Innan kabelanslutningen följs strikt de fem högspänningsreglerna. Se till att testkabeln är avstängd, isolerad, spänningsverifierad, jordad och kortsluten. Alla närliggande spänningsförande delar måste täckas över eller separeras. Endast utbildade operatörer kan köra utrustningen med minst en arbetsledare närvarande.

Anslut tillbehör i fast ordning: länka jordkabeln till värdjordningsterminalen först, anslut sedan till stationens skyddsjord; anslut högspänningskabeln till högspänningsutgångsporten; anslut högspänningskabelns inre ledare till kabelfas eller mantel via matchade kopplingar; fixera högspänningskabelns skärm till en närliggande jordstång; anslut till sist nätsladden.

För VLF-motståndstester, välj vågform, märkspänning, frekvens och testlängd. Realtidstoppspänning, ström, utgångsvågform, inställd frekvens och RMS-värden visas på skärmen. Timern startar automatiskt när spänningen når det förinställda värdet.

För tan delta-diagnos, aktivera den dielektriska förlustfunktionen och mata in kabelns märkfasspänning U0. Maskinen startar automatiska testcykler och varje fullständig mätning tar ungefär 3 minuter och 30 sekunder. Den registrerar kabelkapacitans, resistans, genomsnittlig dielektrisk förlust och realtidsförlustvärden under 0,5 U0, 1,0 U0 och 1,5 U0.

När testet är klart sparas data automatiskt och kabeln laddas ur helt. Användare kan bläddra i historiska poster, exportera enstaka eller flera loggar till USB 2.0 och generera utskrivbara rapporter via stödjande programvara. Verktyget visar förlustkurvor och oberoende data för tre kabelfaser.

När du kör manteltestning eller felsökning, kontrollera att kabelmanteln inte är jordad i båda ändar, utan indirekt jordning genom skarvar eller fästen. Maximal effekt för mantelinspektion och felsökning är 10 kV.

Drag

1．Stöder VLF sinusvåg AC tål testning

2. Allt-i-ett funktion för mätning av dielektrisk förlust tan delta

3．Två toppspänningsalternativ: 34 kV och 45 kV

4．Sinusvågutgång: max 24 kV RMS eller 31,8 kV RMS

5．Inbyggd DC-spänningsutgång för extra isoleringstester

6．Rektangulär vågspänningstestläge tillgängligt

7. Funktion för mätning av läckström i DC-läge

8．Max 10 kV uteffekt för manteltest och mantelfelsökning

9. Testsekvenser för automatisk dielektrisk förlust vid 0,5 U0, U0 och 1,5 U0

10. Display för toppspänning och ström i realtid under drift

11．Visualisering av vågform i realtid på skärmen

12. Automatisk högspänningsavstängning vid spänningsavbrott

13．Lokal intern lagring för alla testloggar

14．Testa dataexport via USB 2.0-gränssnitt

15．Stödprogram för anpassad testrapport

16．Firmware-uppgraderingsfunktion via USB-enhet

17．Flerspråkigt gränssnitt (engelska och förenklad kinesiska)

18. Utrustad med nödstoppsknapp och högspänningsutgångslås

19. Design för skydd mot omvänd spänning

20．Bärbart skyddsfodral för testning av kablar utomhus

Applikationsscenarier

Power Utilities

Nätoperatörer använder testenheten för idrifttagning av mellanspänningskabel, regelbundet underhåll, tan delta-diagnos, mantelinspektion och isoleringsutvärdering på distributionsnät och transformatorstationer.

Transformatortillverkare

Transformator- och elutrustningsfabriker använder testaren för kabel- och komponentisoleringstester som kräver mätning av VLF-spänning och dielektrisk förlust.

Kraftverk

Kraftverk förlitar sig på utrustningen för inspektion av stationskablar, underhåll av extra generatorkabel, manteltestning och isolationsdiagnos under underhållsavbrott.

Järnvägar

Järnvägsnät för kraftförsörjning lägger mellanspänningskablar i traktionsstationer och transmissionsledningar. Maskinen stöder kabelhållfasthetstest och tan delta-analys under underhållsfönster.

Industrianläggningar

Gruv-, petrokemi-, stål- och tillverkningsverkstäder använder den för nya kabelacceptanstester, periodiskt underhåll och undersökning av mantelfel.

universitet

Högskolor och forskningsinstitut använder testanordningen för att lära ut teorier för VLF-kabeltestning, beräkning av dielektriska förluster, analys av isoleringsåldring och säkerhetsstandarder för högspänning.

Testlaboratorier

Professionella högspännings- och kabellaboratorier använder detta VLF Tan Delta-testsystem för att utföra VLF-motståndstester, tan delta-mätning, mantelinspektion och tredjeparts kabeldiagnostiktjänster.

Kabelunderhåll

Kabelservicepersonal använder utrustningen för XLPE, PE och pappersisolerad kabelinspektion, diagnos av åldrande av vattenträd, lokalisering av mantelfel och upprättande av testrapporter.

Tillämpliga testartiklar

1．VLF sinusvågskabel tål testning

2. Medelspänningskabel tan delta dielektrisk förlusttestning

3. Åldringsdiagnos för XLPE-kabelisolering

4．PE-kabel tål spänningsinspektion

5. Test av pappersisolerad kabelprestanda

6. Bedömning av försämring av kabelvattenträd

7. Upp till 10kV kabelmanteltestning

8．Fel på kabelmanteln

9. DC-spänning tål testning

10. Testning av rektangulär vågspänning

11. DC-läges läckströmsmätning

12. Nya acceptanstest för kabelöverlåtelse

13. Rutinmässiga tester för förebyggande underhåll av kablar

14．Trefas integrerad testrapport generering

15．Lokal logglagring och USB-dataexport

Kundcase

Branschområde:Underhållstjänst för mellanspänningskabel

Projektproblem

Ett underhållsteam för elnät behövde utvärdera flera åldrade XLPE-kabelmatare. Enkla hållfasthetstest kunde bara kontrollera genombrottsmotståndet, medan teamet också krävde dielektriska förlustdata för att bedöma isoleringens åldrande och identifiera kablar med potentiella vattenträdsdefekter.

Testa driftflöde

Tekniker isolerade målkabeln, följde fem säkerhetsspecifikationer, jordade hela setet, anslöt högspänningskabeln och skärmkabeln enligt instruktionerna och slog sedan på testenheten. De valde tan delta-testläge, fyllde i kabelns märkfasspänning U0, släppte nödstopp och högspänningslås och började sedan automatiskt testa. Enheten mätte dielektrisk förlust under 0,5 U0, U0 och 1,5 U0, lagrade data och laddade ur kabeln efter komplettering.

Testresultat

Personalen kontrollerade historiska register och exporterade all data till en USB-enhet. Matchande programvara genererade fasjämförelserapporter med dielektriska förlustvärden och trendkurvor. Kablar med normala förlustindikatorer förblev i drift, medan kraftigt försämrade kablar planerades för uppföljande övervakning.

Applikationsfördelar

Teamet avslutade både tålspänningsinspektion och åldringsdiagnos med en bärbar enhet. Automatiska testcykler, USB-export och rapportgenerering förbättrar dataspårbarheten avsevärt och minskar manuell pappersarbete.

FAQ

F: Vilka funktioner har denna testutrustning?

S: Den slutför mellanspänningskabelns VLF-beständighetstestning, mätning av tan delta dielektrisk förlust, mantelinspektion, mantelfelsökning, DC-motståndstestning, rektangulär vågtestning och läckströmsdetektering.

F: Vad är skillnaden mellan VLF-motståndstest och tan delta-test?

A: VLF-motståndstest verifierar om kabelisolering tål specificerad AC-spänning; tan delta-test mäter dielektrisk förlustfaktor för att bedöma isoleringens åldrande och försämringsgrad.

F: Vilka spänningskonfigurationer är valfria?

A: Två modeller: 34 kV topp och 45 kV topp. 34 kV-modellen matar ut sinusvåg upp till 24 kV RMS / 34 kV topp; 45 kV modellen når 31,8 kV RMS / 45 kV topp.

F: Vid vilken frekvens mäts tan delta?

A: Tan delta-mätning utförs under 0,1 Hz ultralåg frekvens.

F: Vilket kabelkapacitansområde stöder tan delta-testning?

A:34 kV modell: 1 nF ~ 8 μF; 45 kV-modell: 1 nF ~ 5 μF.

F: Kan utrustningen exportera testposter?

A: Ja. Testloggar lagras internt och kan exporteras via USB 2.0. Exporterade filer kan öppnas med dedikerad programvara för att generera formella testrapporter.

F: Stödjer det felsökning av fodral?

S: Ja, testmaskinen stöder mantelinspektion och felsökning med maximalt 10 kV uteffekt.

F: Viktiga säkerhetsanvisningar under drift?

S: Endast utbildad personal kan använda enheten. Testkabeln måste vara avstängd, jordad och helt isolerad innan kabeldragning. Högspänningstestning kräver övervakning på plats, och nödstopp och högspänningslås bör användas korrekt.

Weshine fördelar

Weshine Electric levererar professionella elektriska testinstrument till elnätsoperatörer, kabelunderhållsteam, ingenjörsentreprenörer, testlabb och alla typer av industriella användare. För diagnos av VLF och tan delta-kabel fokuserar vi på enkel fältdrift, stabil högspänningsutgång, exakt förlustmätning, komplett datalagring och rapportstödjande funktioner. Vi tillhandahåller one-stop-service inklusive vägledning för val av modell, matchning av kabeltestschema, utbildning i säkerhetsdrift och skräddarsydda testlösningar. Med riklig ingenjörserfarenhet, strikt kvalitetskontroll, fullständig teknisk support, mogna testlösningar och global eftermarknadsservice hjälper vi kunder att slutföra kabeltålighetsinspektioner och isoleringsdiagnos med tydliga, spårbara testdata. Om du behöver pålitlig allt-i-ett-kabeldiagnostisk utrustning kan vårt VLF Tan Delta-testsystem fullt ut uppfylla dina testkrav på plats.
