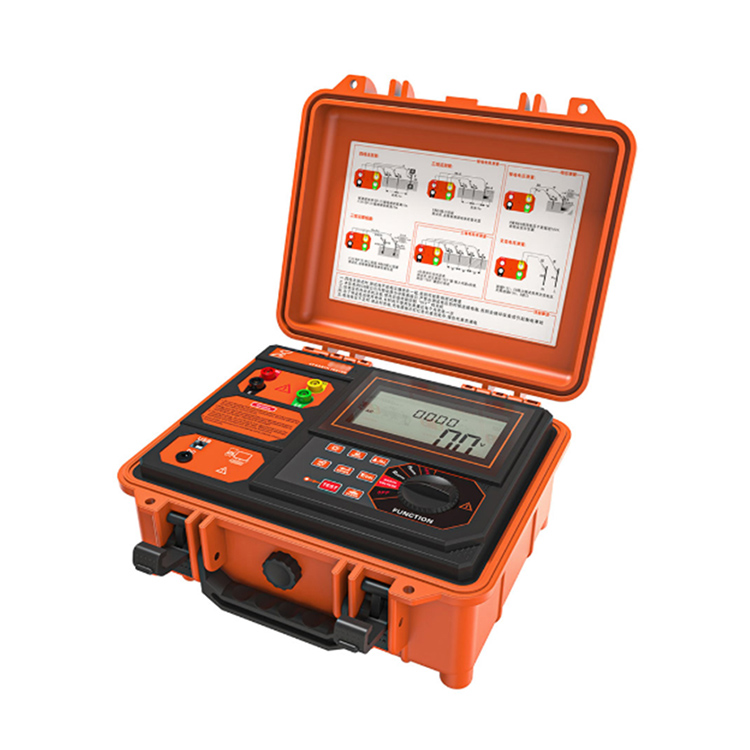

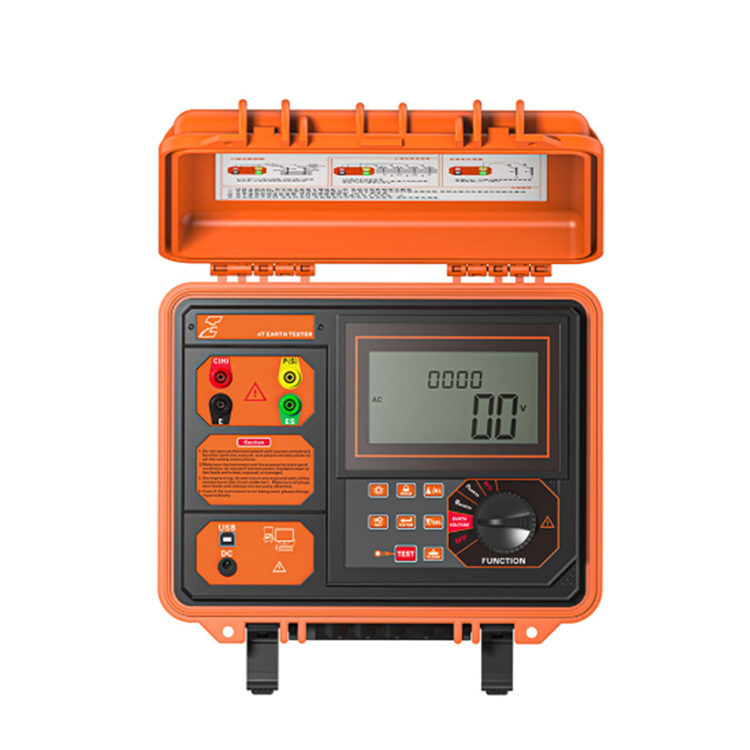

VS-3001 Digital Earth Resistance Tester

VS-3001 Jordningsresistans och jordresistivitetstestare är speciellt designad och tillverkad för mätning på plats av jordresistans, jordresistivitet, jordspänning och växelspänning i kombination med den nya standarden för test av åskskyddsjordresistans. Testströmmen är upp till 20mA. Digital och mikrobearbetningsteknik, precisions 4-trådsmetod, 3-trådsmetod och enkel 2-trådsmetod för att mäta jordresistans, importera FFT (Fast Fourier Transform) teknologi, AFC (Automatic Frequency Control) teknologi, automatiskt identifiera störningar och välja mätfrekvens, göra störningar Minimera påverkan och ge ett mer exakt jordmotståndsvärde. Den har unik anti-interferensförmåga och miljöanpassningsförmåga, och har god konsistens av upprepade tester, vilket säkerställer hög precision, hög stabilitet och hög tillförlitlighet vid långtidsmätning. Det används i stor utsträckning vid mätning av jordresistans, jordresistivitet, jordspänning och växelspänning för elkraft, telekommunikation, meteorologi, oljefält, konstruktion, åskskydd och industriell elektrisk utrustning.

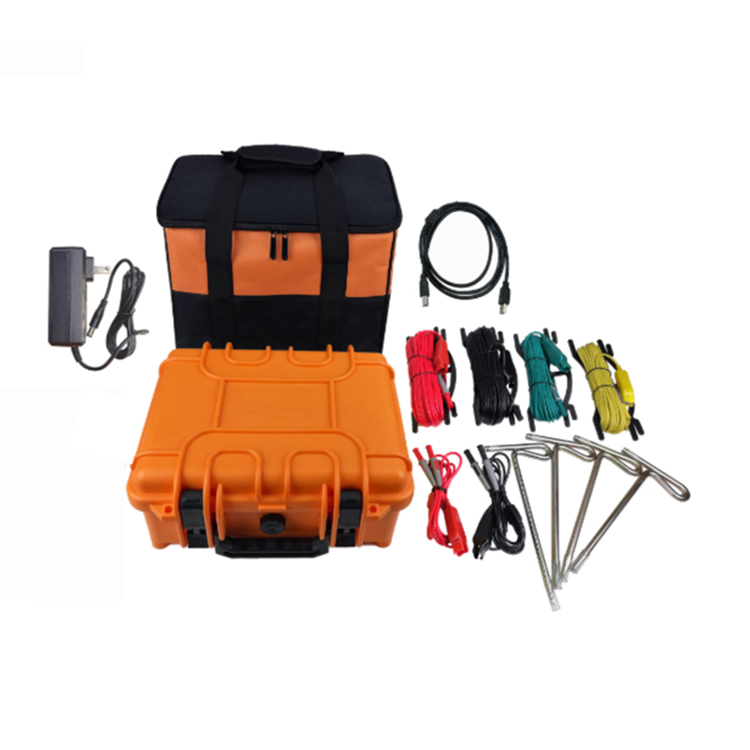

VS-3001 jordresistans- och jordresistivitetstestare, även känd som precisionsjordningsresistanstestare, fyrtrådsjordningsresistanstestare, två-tre-fyra-tråds jordresistanstestare, jordresistivitetstestare, består av värd, dataprogramvara, testlinje, hjälpjordstavar, kommunikationslinjer, etc. Den speciella värdverktygslådans design av polypropylen, lägg till en ny design av plastverktygslåda, polypropylen. fyllmedel för engångsformsprutning , låg densitet, styrka, styvhet, hårdhet, slitstyrka, värmebeständighet, isoleringsprestanda är mer överlägsen, dess lådkropp Den tål ett tryck på cirka 200 kg, vilket säkerställer hög precision, hög stabilitet och hög tillförlitlighet i olika miljötester. Värdens stora LCD-skärm, med bakgrundsbelysning och stapeldiagram, är tydlig med ett ögonkast. Samtidigt kan den lagra 300 uppsättningar data, och funktionerna för att läsa, visa, spara, rapportera och skriva ut historiska data kan realiseras genom dataprogramvara.

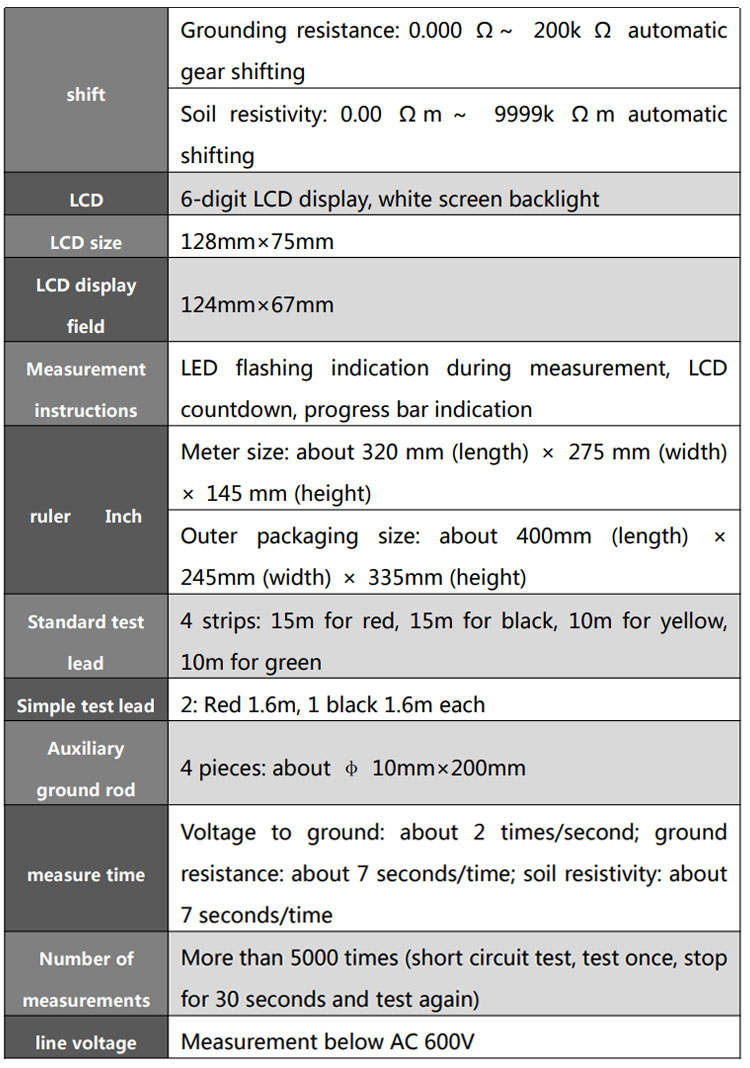

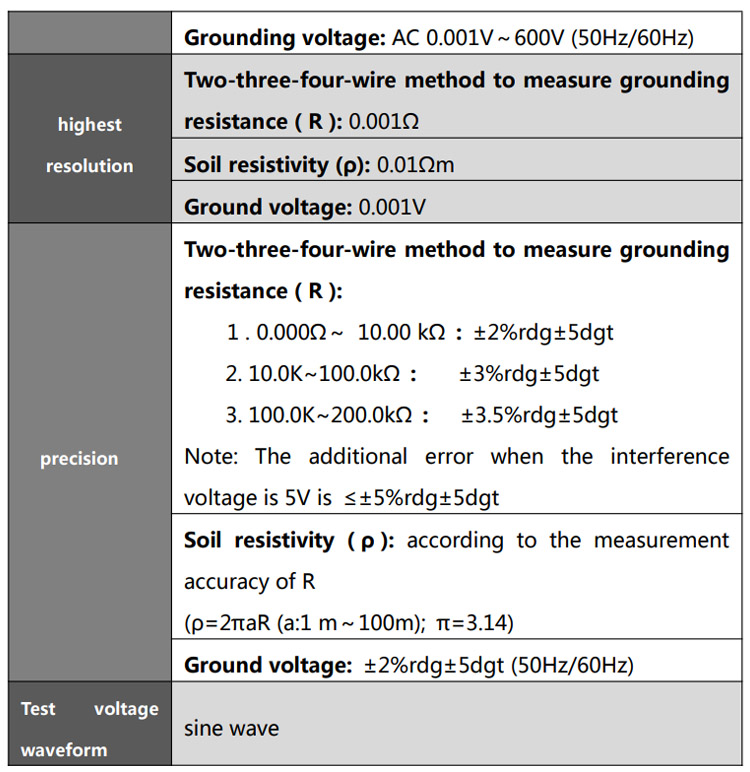

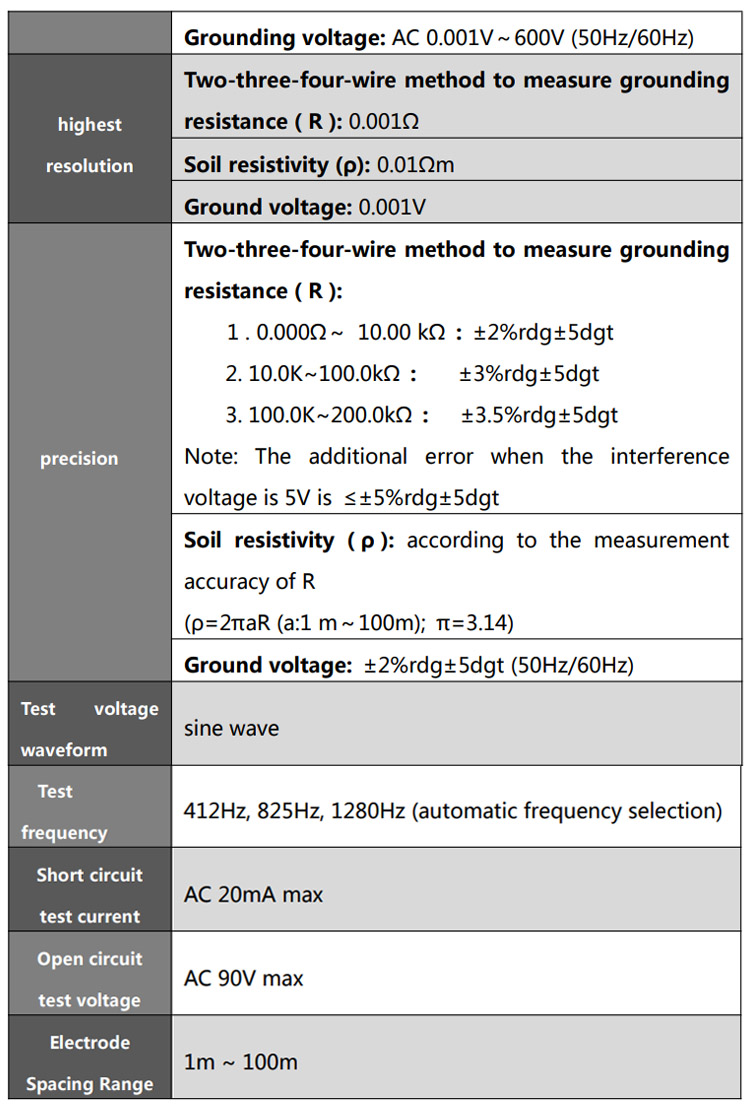

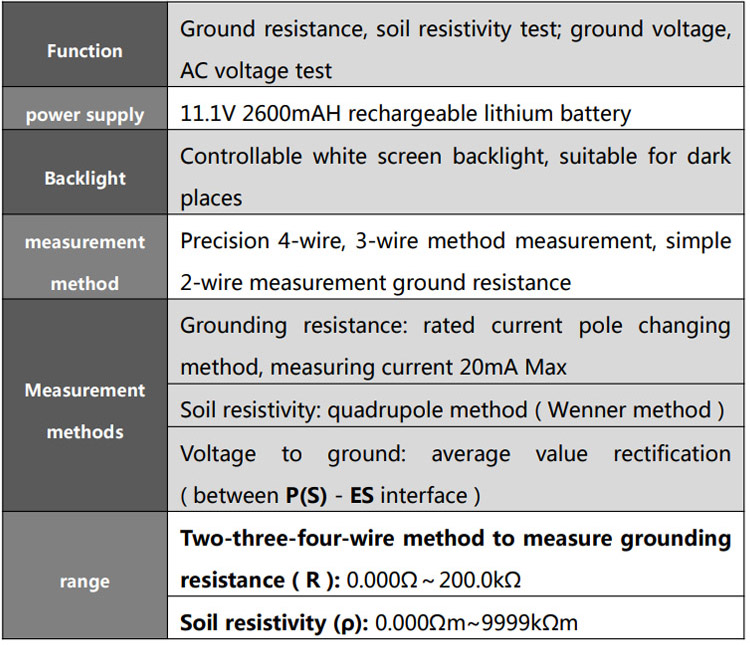

Tekniska specifikationer

Nyckelfunktioner

Hög noggrannhet och anti-störning‌: Automatiskt frekvensval (412Hz/825Hz/1280Hz) hjälper till att minimera störningar. Noggrannheten vid mätning av jordresistans kan nå ±2%rdg±5dgt för området 0,000Ω–10,00kΩ.

Robust och bärbar design‌: Levereras i en basstationsverktygslåda av industrikvalitet klassad för att tåla 200 kg tryck. Den är lätt (basstation 2,7 kg) och lämplig för fältbruk.

Brett mätområde‌: Markresistans: 0,000Ω–200 kΩ; Jordresistivitet: 0,00 Ω·m–9999 kΩ·m; Jordning/AC-spänning: 0,001–600,0 V.

Användarvänlig användning‌: Stor LCD med bakgrundsbelysning, testförloppsindikator, nedräkningsindikator och intuitiva funktionsratt/knappar. Den kan automatiskt upptäcka störningar (brusvarning >5V) och överbelastningsförhållanden (OL-display).

Datahantering‌: Lagrar upp till 300 uppsättningar data. Data kan lagras, granskas, raderas på enheten och överföras via ‌RS232/USB till en PC‌ med hjälp av medföljande programvara för rapportering och utskrift.

Säkerhetsöverensstämmelse‌: Uppfyller IEC61010-1 (CAT III 300V, CAT IV 150V), med överbelastningsskydd och tydliga säkerhetsvarningar angående isolering, spänningsgränser (inte överstiger 600V) och korrekt drift.

Ansökningar

VS-3001 används i stor utsträckning i branscher som kräver tillförlitliga testning av jordsystem och jordanalys, inklusive:

Elektroteknik‌ – Test

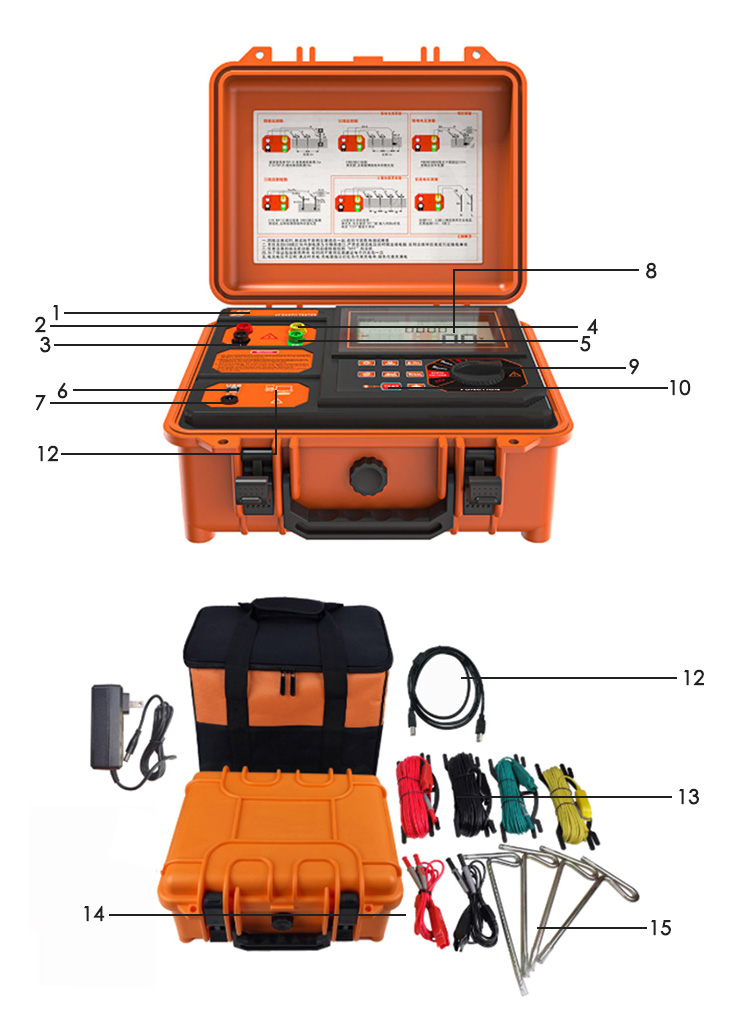

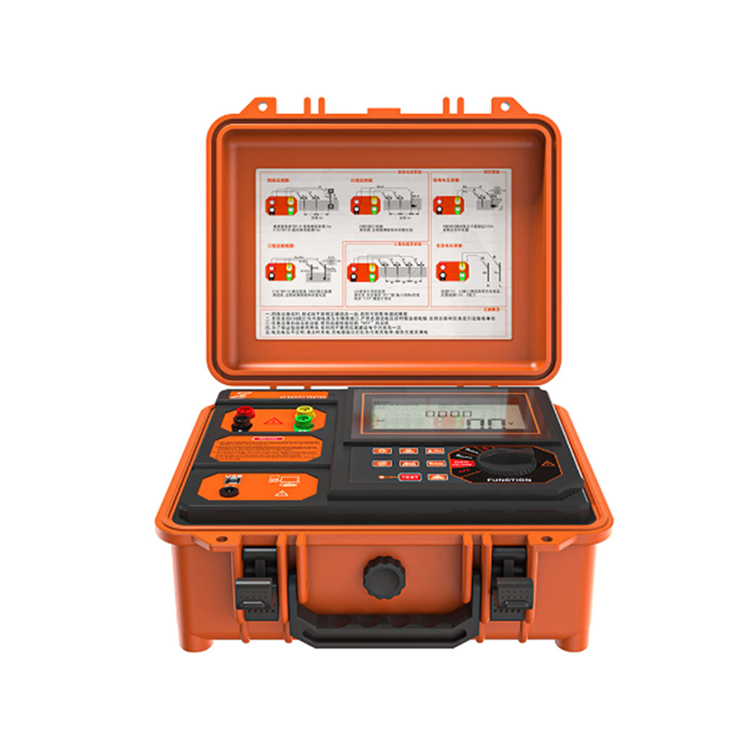

Strukturera

1: Produktmodellplacering

2: C(H)-gränssnitt: strömpol

3: E-gränssnitt: jordstolpe

4: P(S)-gränssnitt: spänningspol

5: ES-gränssnitt

6: USB-gränssnitt

7: Laddningsport

8: LCD

9: Funktionsväxelknapp

10: Nyckelområde

11: USB-datakabel

12: S480 meter

13: 4 standardtestlinjer

14: 2 enkla testrader

15: Hjälpjordstav

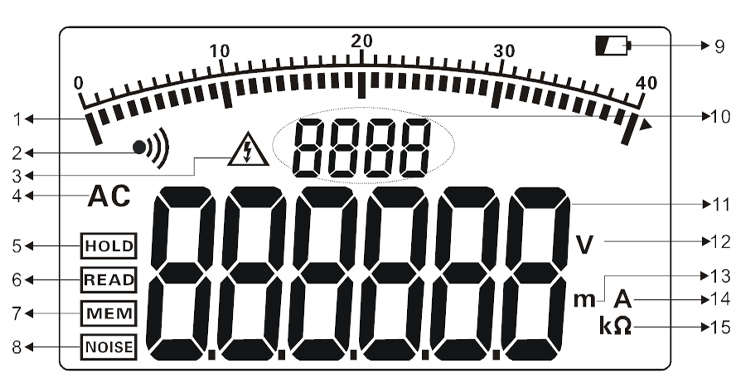

1. Testförloppsdiagram (visa testförlopp, dynamisk visning)

2. Larmindikator (visas när larmfunktionen är aktiverad och blinkar när larmtröskeln överskrids)

3. Överspänningsindikering (visas när den testade spänningen överstiger 30V, påminner om att vara uppmärksam på säkerheten)

4. kommunikationsinstruktioner

5. Datahållningsindikation (visas när HOLD-tangenten trycks ned för att lagra data)

6. Datagranskningsinstruktion (visas när du håller ned HOLD-knappen länge i 3 sekunder för att gå in i datagranskning)

7. Datalagringsindikering (visas när data lagras samtidigt som data håller kvar genom att trycka på HOLD-tangenten)

8. Indikering av störsignal (visas när störspänningen överstiger 5V)

9. Indikator för lågt batteri

10. Indikering av antalet lagrade datagrupper

11. Testdata

12. Symbol för spänningsenhet

13. Symbol för längdenhet

14. Symbol för aktuell enhet

15. Motståndsenhetssymbol

Företaget ansvarar inte för andra förluster orsakade av missbruk.

Innehållet i denna bruksanvisning ska inte användas som skäl att använda produkten för ett speciellt ändamål.
